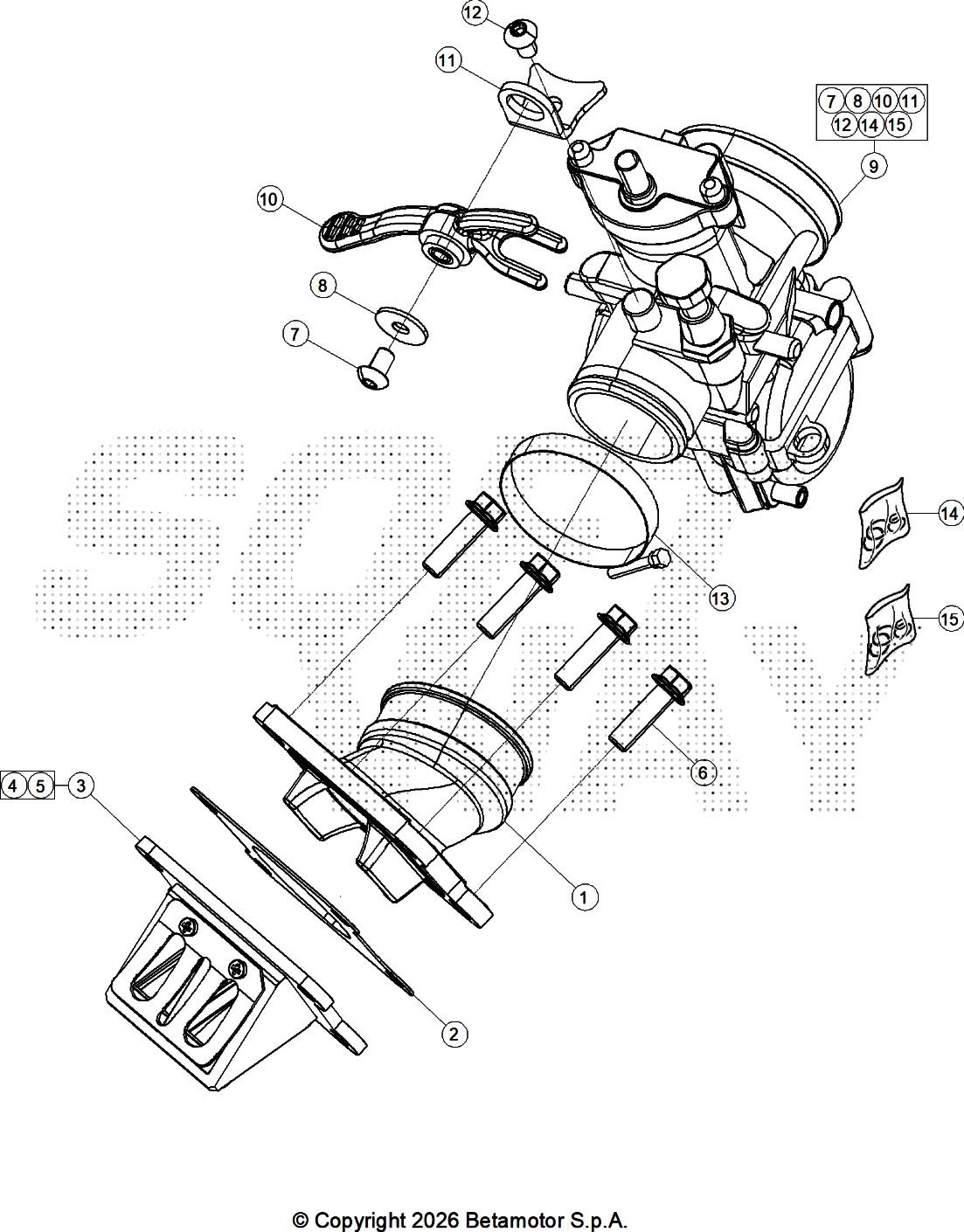

Drawing
Motore > Carburatore

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	033.12.003.87.00	COLLETTORE ASPIRAZIONE	39,26 €	1
2	16.92550.000	GUARNIZIONE VALVOLA M4/PM	0,81 €	1
3	31.02140.000	VALVOLA COMPL.VULCANIZZATA TECHNO	64,31 €	1
4	25.59670.000	PIASTRINA PER VALVOLA M4/PM	1,54 €	1
5	21.15360.000	LAMELLA VALVOLA 4M/PM	6,23 €	1
6	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	4
7	31.96829.000	VITE TCBEI M5X8 .9 UNI7380 ZDB	0,49 €	1
8	27.36500.000	RONDELLA 5.15	0,31 €	1
9	033.12.000.80.00	CARBURATORE COMPLETO SINCRO 2T -250-3	399,92 €	1
10	033.12.006.87.00	LEVA STARTER	8,54 €	1
11	033.12.005.15.00	STAFFA CARBURATORE	3,54 €	1
12	31.29828.000	VITE 5.12 TBCEI FLANG.	0,29 €	1
13	15.15360.000	FASCETTA /45	2,33 €	1
14	033.12.008.82.00	CAVO	18,30 €	1
15	059.35.003.82.00	CAVO COMANDO GAS	17,93 €	1

To see all drawing, select a model
