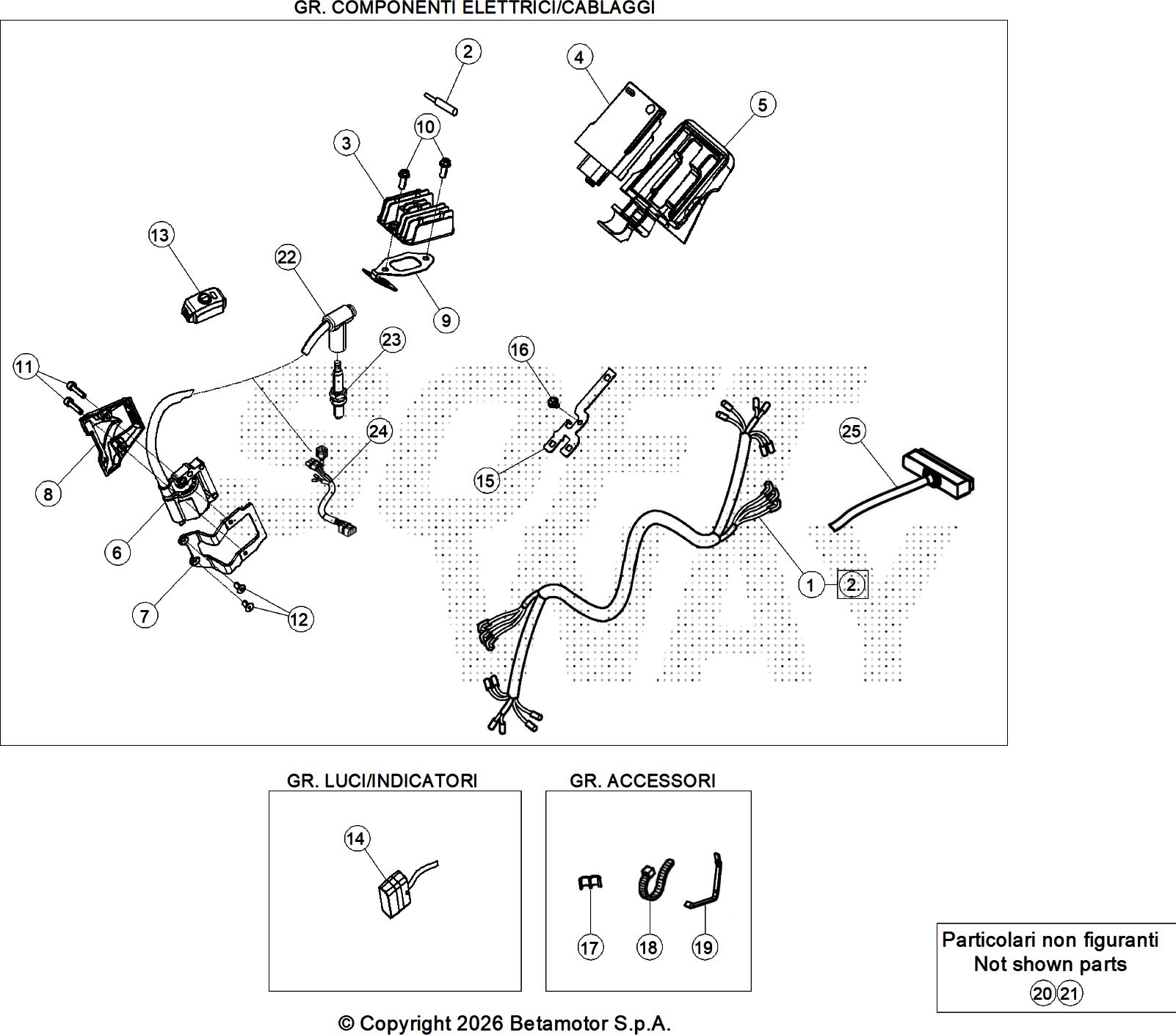

Drawing
Telaio > Impianto Elettrico

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	059.40.000.00.00	IMPIANTO ELETTRICO PRINCIPALE	96,08 €	1
2	037.40.022.00.00	CONDENSATORE	7,20 €	1
3	059.40.017.00.00	REGOLATORE DI TENSIONE	35,97 €	1
4	059.40.032.83.00	CENTRALINA SINCRO 2T GB-SS	262,35 €	1
5	059.40.011.00.00	SUPPORTO CENTRALINA	8,64 €	1
6	007.40.044.00.00	BOBINA	58,35 €	1
7	059.40.007.38.00	STAFFA BOBINA	14,40 €	1
8	007.40.033.00.59	PROTEZIONE BOBINA	2,34 €	1
9	059.40.019.22.00	STAFFA IMPIANTO ELETTRICO	9,03 €	1
10	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	2
11	31.30015.000	VITE BRUGOLA TCCE 5.20 DIN	0,26 €	2
12	31.30085.000	VITE "TORX" M5X10 INOX	0,20 €	2
13	007.40.088.00.00	DISPOSITIVO SWITCH MAPPA EVO	46,19 €	1
14	007.40.045.00.00	GRUPPO OTTICO	29,82 €	1
15	059.40.018.00.00	STAFFA	13,91 €	1
16	C24.31.046.00.00	VITE M5X8 8.8 DIN6921	0,26 €	1
17	25.24442.000	PASSACAVO DOPPIO TIPO 6/8	1,05 €	3
18	037.40.026.00.00	FASCETTA	1,18 €	1
19	037.40.182.00.00	FASCETTA	1,32 €	1
20	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	1
21	C24.22.010.00.00	VITE M3X6 DIN	0,06 €	2
22	27.13514.000	RACCORDO CANDELA CR-65/2001	12,70 €	1
23	12.25195.000	CANDELA CR7 EB	6,42 €	1
24	059.40.028.00.00	IMPIANTO ELETTRICO BOBINA	9,27 €	1
25	007.40.089.00.00	IMPIANTO ELETTRICO LUCI EVO	24,72 €	1

To see all drawing, select a model
