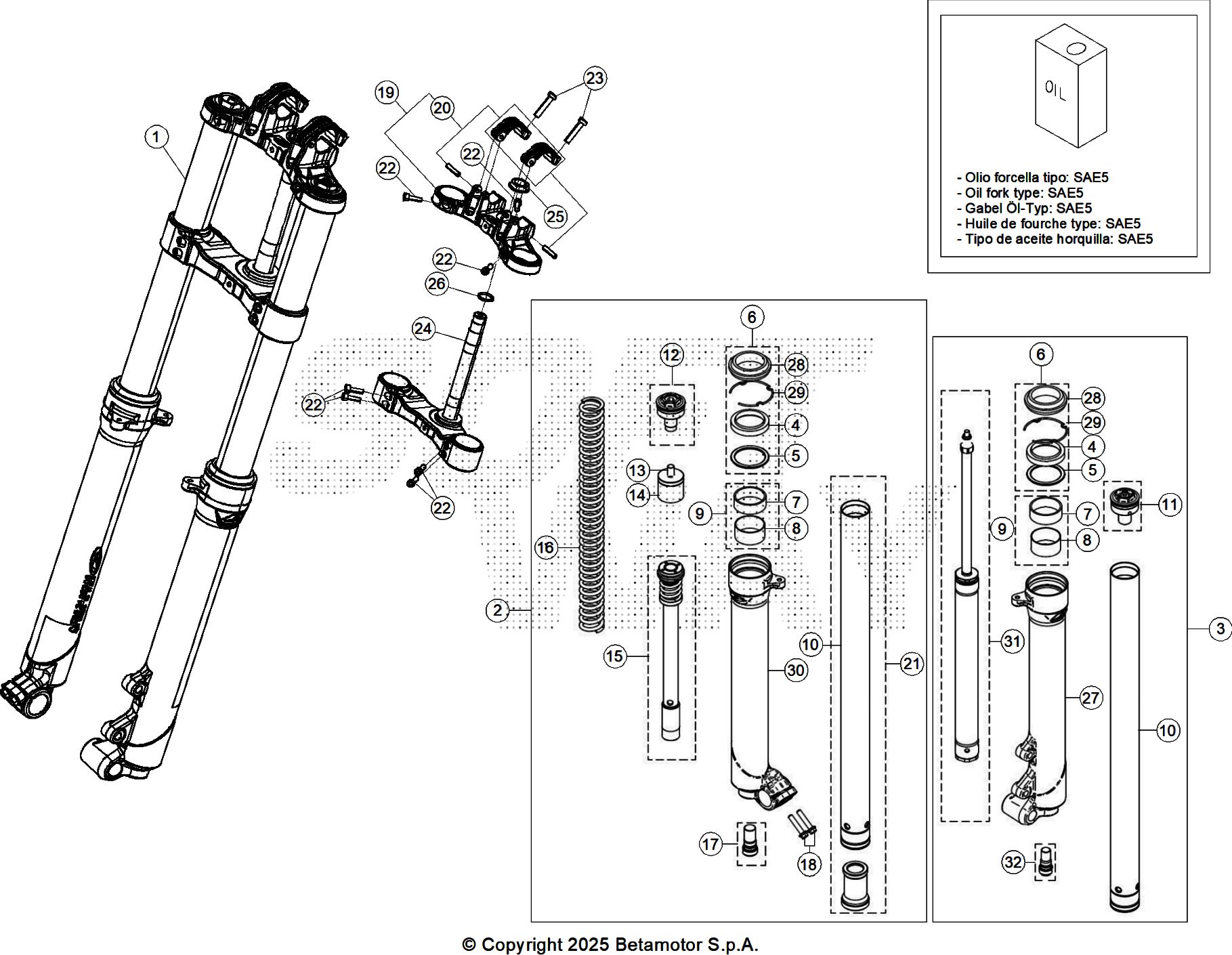

Drawing
Telaio > Forcella

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	059.34.000.80.50	FORCELLA COMPLETA RED	1.417,71 €	1
2	059.34.001.80.50	GAMBA FORCELLA DESTRA RED SINCRO	638,79 €	1
3	059.34.002.80.50	GAMBA FORCELLA SINISTRA RED SINCRO	638,79 €	1
4	007.34.133.00.00	ANELLO DI TENUTA	32,79 €	2
5	007.34.134.00.00	RONDELLA	5,66 €	2
6	007.34.135.00.00	ANELLO DI TENUTA - KIT	68,61 €	2
7	007.34.136.00.00	DISTANZIALE	23,80 €	2
8	007.34.137.00.00	DISTANZIALE	26,07 €	2
9	007.34.138.00.00	DISTANZIALE - KIT	48,25 €	2
10	059.34.011.00.59	STELO	349,16 €	2
11	007.34.140.00.00	TAPPO	66,26 €	1
12	007.34.141.00.00	TAPPO	64,09 €	1
13	007.34.142.00.00	TAMPONE	17,91 €	1
14	059.34.014.00.00	TAMPONE	17,34 €	1
15	007.34.144.00.00	CARTUCCIA	167,21 €	1
16	007.34.145.00.00	MOLLA	57,68 €	1
17	007.34.146.00.00	TAPPO	27,15 €	1
18	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	2
19	059.34.005.80.59	PIASTRA DI STERZO SUPERIORE	77,42 €	1
20	059.34.010.82.59	CAVALLOTTO MANUBRIO - KIT	40,91 €	1
21	059.34.013.00.59	STELO COMPLETO	370,89 €	1
22	31.34510.000	VITE BRUGOLA TCCE 6.20	0,61 €	7
23	31.63911.000	VITE BRUGOLA TCCE 8.35 T.BASSA(DIN )	1,48 €	2
24	059.34.006.80.59	PIASTRA DI STERZO INFERIORE	106,75 €	1
25	007.34.005.00.00	DADO CANNOTTO FORCELLA EVO	14,58 €	1
26	10.66301.000	ANELLO OR-17,96.2,62 70EPDM281	0,16 €	1
27	059.34.004.00.50	FODERO RED	267,66 €	1
28	007.34.149.00.00	ANELLO DI TENUTA	31,67 €	2
29	024.34.669.00.00	ANELLO D'ARRESTO	12,25 €	2
30	059.34.003.00.50	FODERO RED	267,66 €	1
31	059.34.012.00.00	CARTUCCIA	292,25 €	1
32	007.34.153.00.00	TAPPO	30,32 €	1

To see all drawing, select a model
