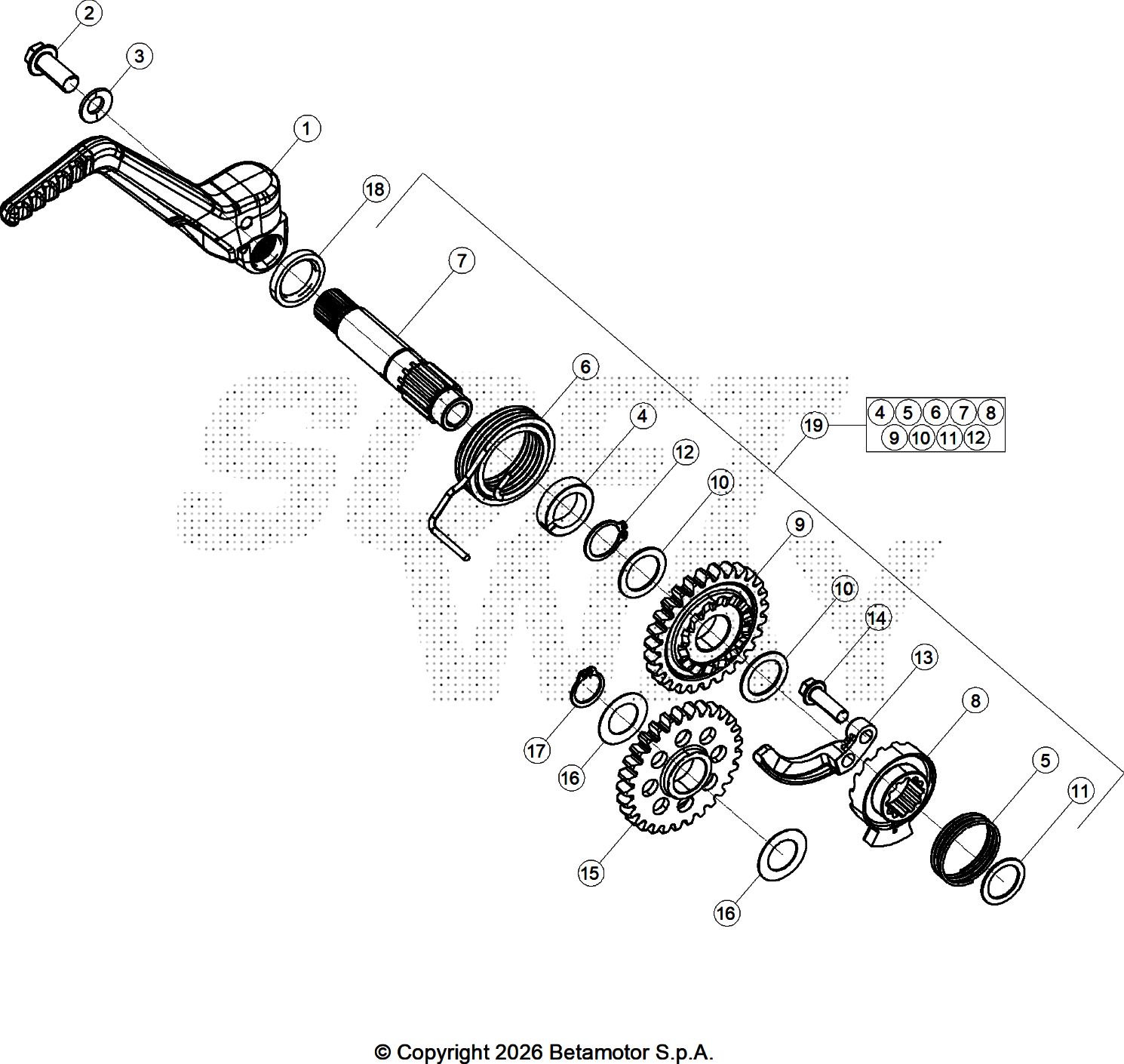

Drawing
Motore > Avviamento A Pedale

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	033.06.009.80.00	LEVA MESSA IN MOTO	65,27 €	1
2	11.54521.000	BULLONE 8.16 RS C/RONDELLA CH.10	0,70 €	1
3	27.49520.000	RONDELLA M8 8,2 . CONICA ZIGRINATA	0,29 €	1
4	035.06.003.00.00	DISTANZIALE	2,39 €	1
5	006.06.015.00.00	MOLLA	0,45 €	1
6	006.06.013.00.00	MOLLA RICHIAMO MESSA IN MOTO	5,99 €	1
8	035.06.004.00.00	INNESTO MESSA IN MOTO	58,68 €	1
9	033.06.002.00.00	INGRANAGGIO MESSA IN MOTO	85,40 €	1
10	C19.04.003.00.00	RONDELLA 17X24X1 DIN988	2,57 €	2
11	C19.04.002.00.00	RONDELLA 16X22X1 DIN988	2,57 €	1
12	C01.23.001.00.00	ANELLO D'ARRESTO 17X1 DIN471 A	0,17 €	1
13	033.06.003.00.00	INNESTO MESSA IN MOTO	8,05 €	1
14	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	1
15	033.06.004.80.00	INGRANAGGIO	34,06 €	1
16	27.64500.050	RONDELLA SPESS. .25.0,50	0,38 €	1
17	28.23600.000	SEEGER 15E	0,50 €	1
18	C02.01.039.00.00	ANELLO TENUTA 17X26X6	1,51 €	1
19	033.06.000.80.00	MESSA IN MOTO	129,86 €	1

To see all drawing, select a model
