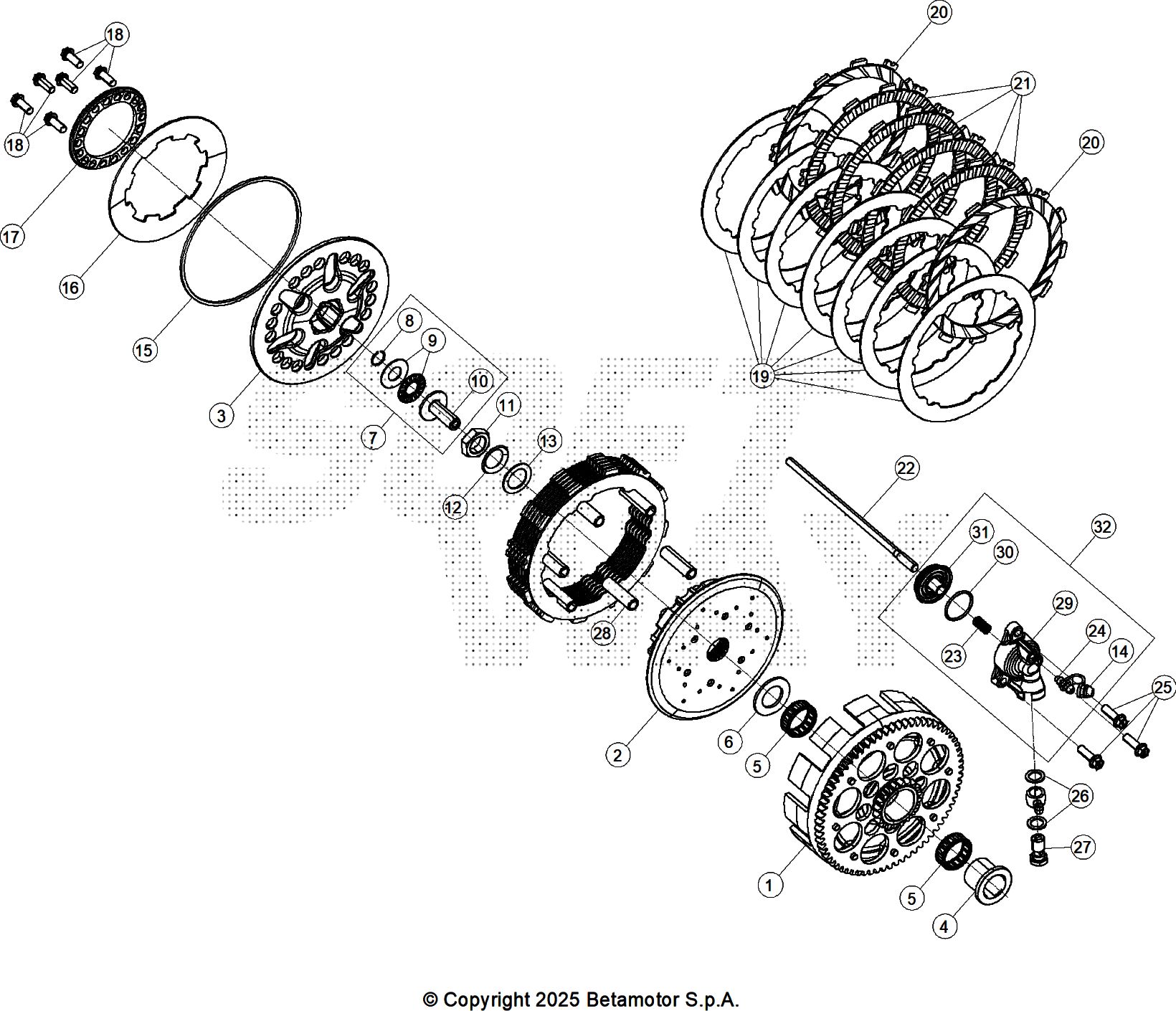

Drawing
Motore > Trasmissione Primaria/Frizione

Valid for:

Rif.	Sku	Name	Price	Qty needed
2	033.03.057.00.00	MOZZO FRIZIONE	27,45 €	1
3	033.03.058.00.00	PIATTELLO	16,47 €	1
4	033.03.005.00.00	BOCCOLA FRIZIONE	10,02 €	1
5	36.25029.000	GABBIA A RULLI 25X29X10 0-2	5,71 €	2
6	033.03.019.00.00	RONDELLA	3,01 €	1
7	033.03.050.80.00	PIATTELLO INNESTO FRIZIONE	18,91 €	1
8	28.23105.000	SEEGER RB14 DIN	0,09 €	1
9	C06.39.005.00.00	CUSCINETTO NTN AXK1226-A	6,41 €	1
11	033.03.067.00.00	DADO M16X1,5	4,62 €	1
12	C19.42.005.00.00	RONDELLA RONDELLA SCHNORR 17X24X1,4	0,99 €	1
13	27.67510.000	RONDELLA SPESS. .26.1	0,65 €	1
14	16.33788.000	CAPPUCCIO	2,20 €	1
15	033.03.074.00.00	ANELLO ,5X117X5X2	7,71 €	1
16	033.03.066.00.00	MOLLA	24,96 €	1
17	037.03.005.00.00	ANELLO	33,07 €	1
18	037.03.007.00.00	VITE SPECIALE M6X16	0,35 €	6
19	037.03.008.00.00	DISCO CONDOTTO	5,40 €	7
20	033.03.068.00.00	DISCO CONDUTTORE	17,08 €	2
21	029.03.053.00.00	DISCO CONDUTTORE	18,64 €	4
22	033.03.051.00.00	ASSE COMANDO FRIZIONE	10,98 €	1
23	006.03.083.00.00	MOLLA ATTUATORE FRIZIONE	1,18 €	1
24	28.91050.000	SFIATO ARIA PINZA POST. TR-89	7,27 €	1
25	C24.31.052.00.00	VITE M6X20 ISO -DIN (TORX)	2,07 €	3
26	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	2
27	11.65040.000	BULLONE FORATO .1 X TUBO FRENO	2,49 €	1
28	033.03.046.00.00	SPINA	2,37 €	6
29	033.03.075.42.59	CILINDRO ATTUATORE FRIZIONE BLACK	22,27 €	1
30	10.66520.000	ANELLO OR ,52.1,78 EPDM (OR2-021)	1,98 €	1
31	033.03.052.80.00	PISTONE ATTUATORE INNESTO FRIZ	6,36 €	1
32	033.03.075.80.59	CILINDRO ATTUATORE FRIZIONE SINCRO 2T	39,28 €	1

To see all drawing, select a model
