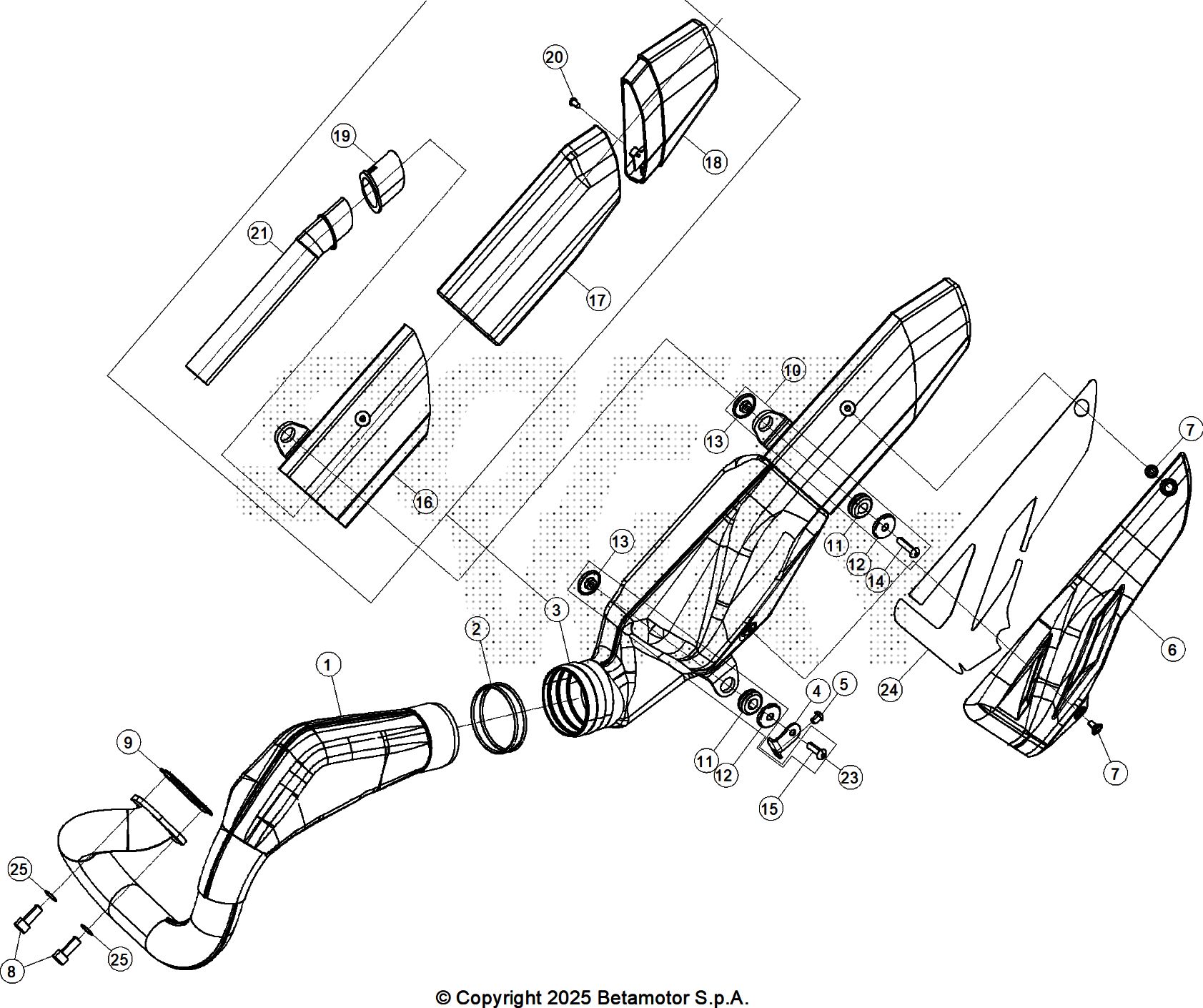

Drawing
Telaio > Impianto Di Scarico

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	059.37.001.80.00	COLLETTORE SCARICO	348,80 €	1
2	007.37.024.00.00	ANELLO OR SILEZIATORE CENTR. VTM TS	2,24 €	2
3	059.37.049.80.00	SILENZIATORE	339,16 €	1
4	059.37.034.15.00	ATTACCO SILENZIATORE	5,43 €	1
5	31.38015.000	VITE 6.8 TBCE	0,82 €	1
6	059.37.042.00.59	PROTEZIONE SILENZIATORE BLACK	4,88 €	1
7	059.43.020.00.00	VITE SPECIALE M5X10	0,17 €	2
8	31.63890.000	VITE BRUGOLA TCCE 8.20	0,76 €	2
9	16.80700.000	GUARNIZIONE SCARICO	2,88 €	1
10	007.37.034.80.00	SILENT BLOCK COMPL.	17,67 €	1
11	007.37.035.00.00	SILENT BLOCK GOMMA	6,87 €	2
12	007.37.036.00.00	SCODELLINO SILENT BLOCK	4,29 €	2
13	007.37.037.00.00	SCODELLINO FILETTATO SILENT BLOCK	5,08 €	2
14	31.30790.000	VITE TBCE 6.25	1,45 €	1
15	31.30780.000	VITE TBIB 6.20	1,40 €	1
16	059.37.014.00.00	SILENZIATORE	24,71 €	1
17	059.37.044.00.00	PREFORMATO SILENZIATORE	27,45 €	1
18	059.37.015.00.59	FONDELLO SILENZIATORE BLACK	12,91 €	1
19	059.37.032.00.00	SILENT BLOCK	3,40 €	1
20	007.37.113.00.00	VITE SICUREZZA	2,96 €	3
21	059.37.024.00.00	TUBO	24,92 €	1
23	059.37.085.80.00	SILENT BLOCK - KIT	17,67 €	1
24	059.37.043.00.00	ISOLANTE	14,58 €	1
25	27.48000.000	RONDELLA 8 GROWER	0,21 €	2

To see all drawing, select a model
