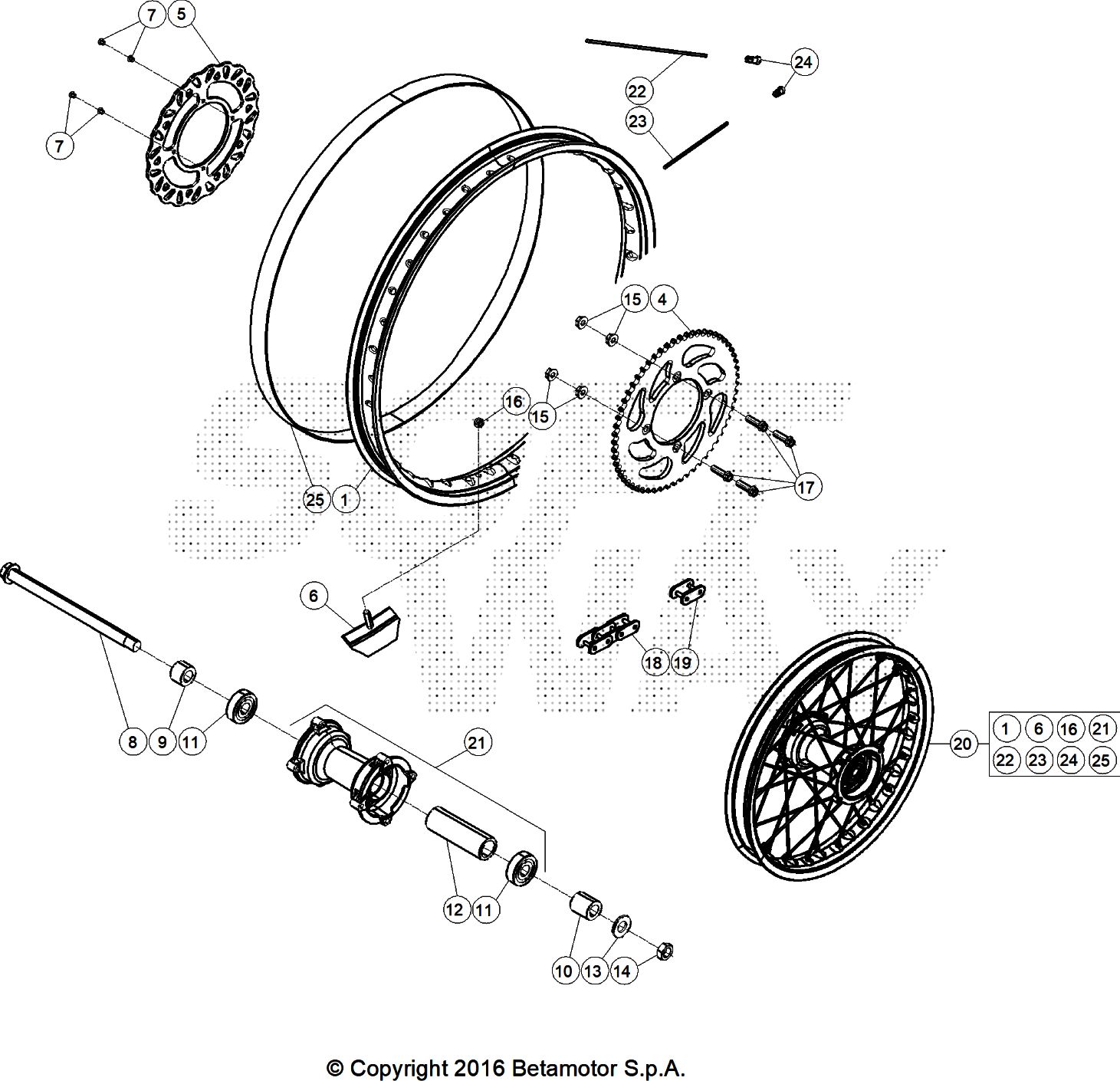

Drawing
Telaio > Ruota Posteriore

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	021.42.020.00.59	CERCHIO RR-50 .1,85 -36 FORI-NERI-	212,52 €	1
4	046.42.002.42.00	CORONA TRASMISSIONE SECONDARIA Z62	60,79 €	1
5	024.42.001.00.00	DISCO FRENO POSTERIORE WAVE RR	55,03 €	1
7	31.30476.000	VITE TBCE 6.16	0,56 €	4
8	25.55621.000	PERNO RUOTA POST. RR-50	30,30 €	1
9	13.85728.000	DISTANZIALE MOZZO POST.L/DISCO RR	4,15 €	1
10	13.85737.000	DISTANZ.MOZZO POST.L/COR.RR50/ANT VEM125	5,16 €	1
11	12.97005.000	CUSCINETTO .47.14 RS PER MOZZI	36,14 €	2
12	13.62727.000	DISTANZIALE INT. MOZZO POST. RR	15,73 €	1
13	27.71210.000	RONDELLA ,2 . . 3	2,54 €	1
14	13.29600.000	DADO .1,5	5,75 €	1
15	13.17031.000	DADO M8 AUTOBLOCCANTE CONELOCK	0,66 €	4
16	13.17120.000	DADO M8 FLANGIATO CH.13 (ZIGRINATO)	0,65 €	1
18	046.42.019.00.00	CATENA 1/2 1/4 P.140	26,24 €	1
19	046.42.023.00.00	MAGLIA FALSA	1,07 €	1
20	024.42.206.00.59	RUOTA POSTERIORE	524,42 €	1
21	014.42.001.00.00	MOZZO POST.RR C/CUSC.DIST.INTDIAMANTATO	228,52 €	1
22	024.42.002.00.59	RAGGIO 3,5.203	1,46 €	18
23	024.42.003.00.59	RAGGIO 3,5.206	1,46 €	18
24	23.10110.000	NIPPLES D.3,5	0,90 €	36

To see all drawing, select a model
