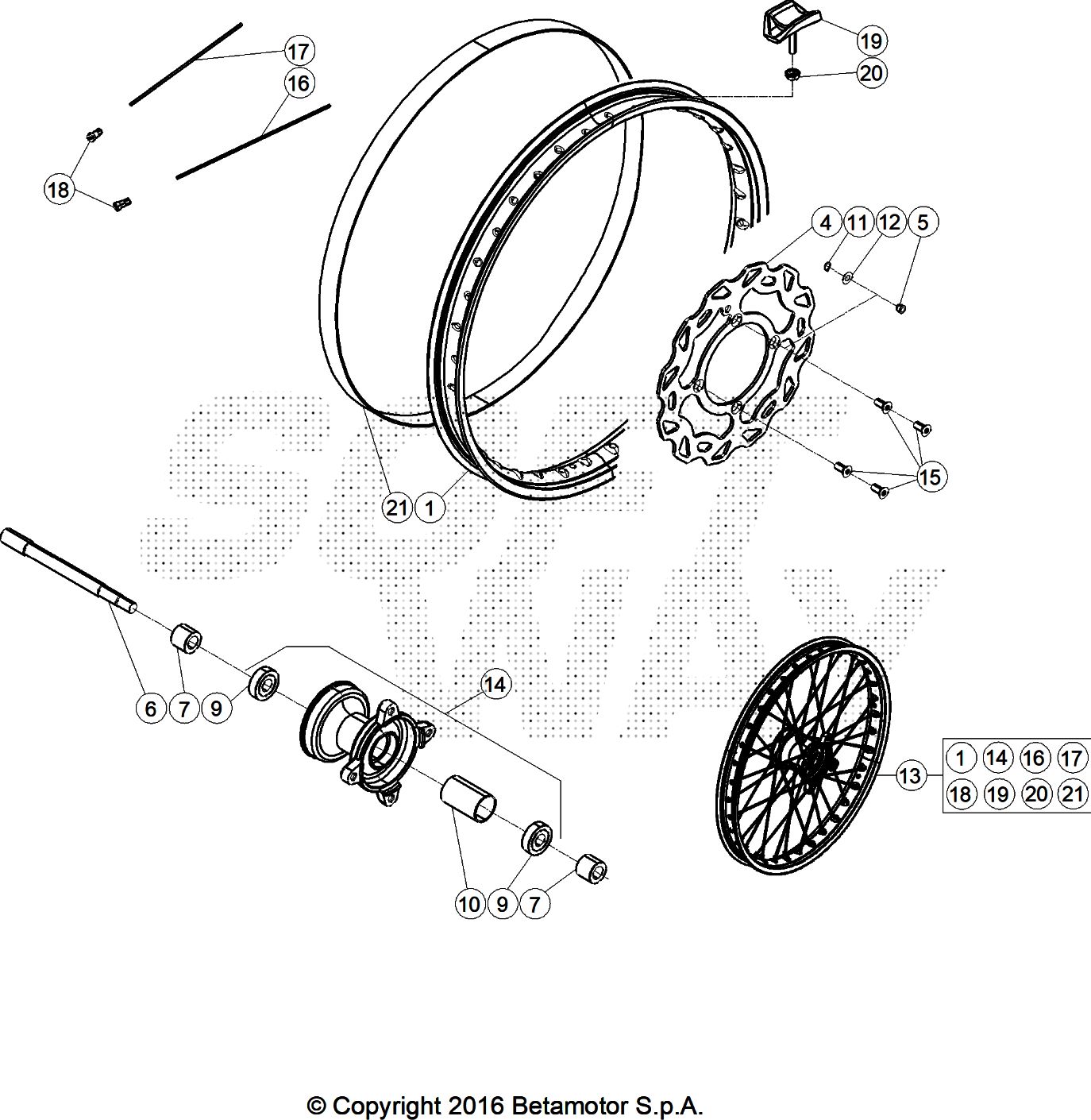

Drawing
Telaio > Ruota Anteriore

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	021.41.010.00.59	CERCHIO RR-50 .1,6-36 FORI -NERI-	207,03 €	1
4	024.41.001.00.00	DISCO FRENO ANT. WAVE RR	63,95 €	1
6	021.41.001.00.00	PERNO RUOTA ANTERIORE VEM125	31,10 €	1
7	13.85737.000	DISTANZ.MOZZO POST.L/COR.RR50/ANT VEM125	5,16 €	2
9	12.96005.000	CUSCINETTO .40.12 RS PER MOZZI	21,83 €	2
11	28.22660.000	SEEGER 9E	0,31 €	1
12	27.58080.000	RONDELLA SPESS. 9 . . 0,4	0,88 €	1
13	046.41.026.00.59	RUOTA ANTERIORE	418,00 €	1
14	046.41.008.80.00	MOZZO RUOTA	86,71 €	1
16	024.41.002.00.59	RAGGIO D.3X240	1,20 €	18
17	024.41.003.00.59	RAGGIO D.3.238	1,20 €	18
18	23.10100.000	NIPPLES D.3	0,60 €	36
19	15.17500.000	FERMAFASCIONI ANTERIORE	11,27 €	1
20	13.17120.000	DADO M8 FLANGIATO CH.13 (ZIGRINATO)	0,65 €	1
21	15.38200.000	FLAP .25	5,01 €	1
