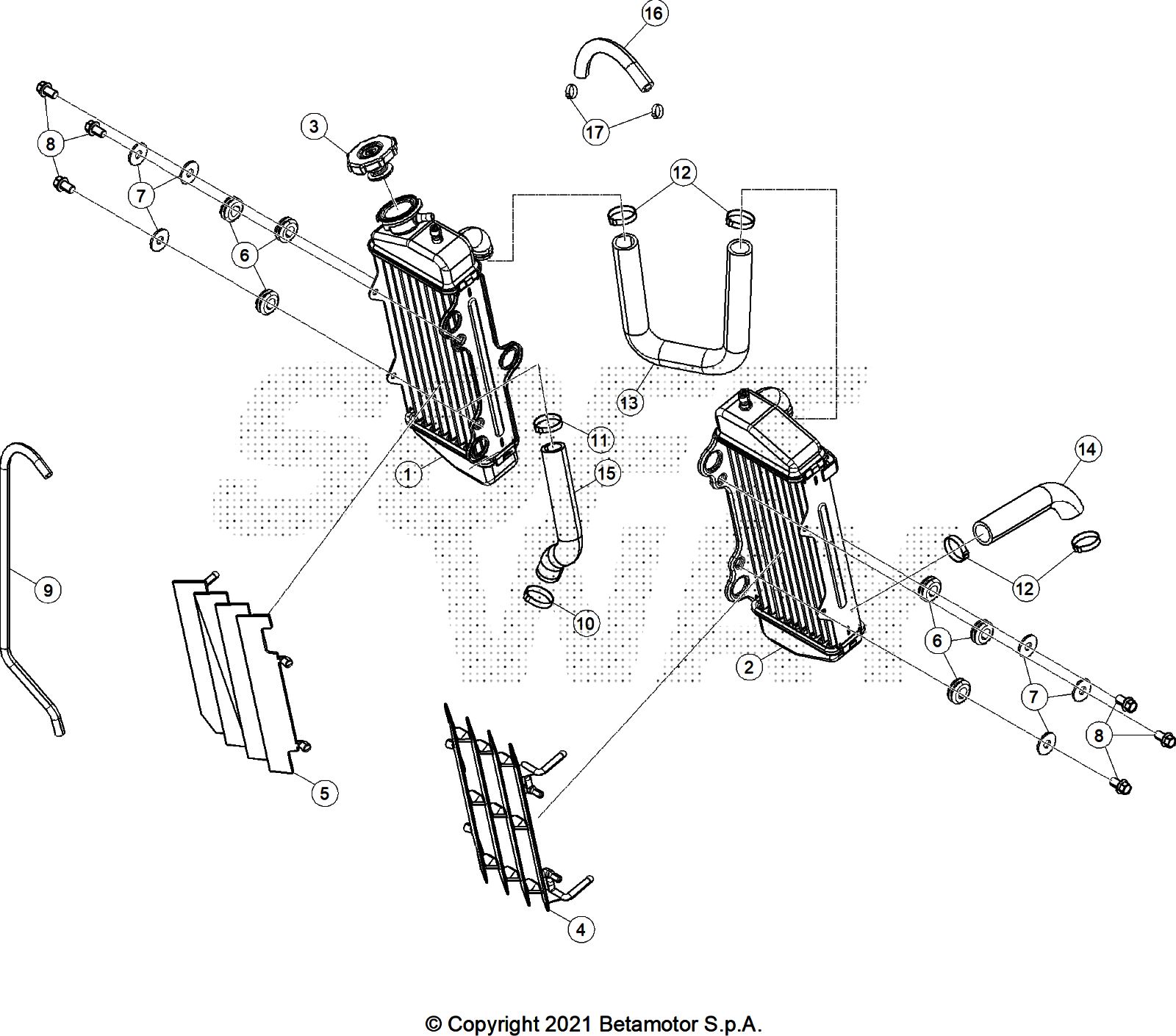

Drawing
Telaio > Sistema Di Raffreddamento

Valid for:

Rif.	Sku	Name	Price	Qty needed
3	29.01260.000	TAPPO RADIATORE RK6-50	13,31 €	1
4	032.39.009.00.97	GRIGLIA RADIATORE RED RR 2T	3,90 €	1
5	021.39.010.10.97	GRIGLIA RADIATORE RED RR	3,90 €	1
6	28.92101.000	SILENT-BLOCK ROSSO -RES. CALORE-	4,47 €	6
7	27.43250.000	RONDELLA 6.24	0,10 €	6
8	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	6
9	024.39.003.00.00	TUBO SFIATO RADIATORE DX	4,32 €	1
10	C07.16.009.00.00	FASCETTA D23	1,87 €	1
11	020.39.008.00.00	FASCETTA AUTOAGGRAPPANTE	4,29 €	1
12	C07.16.005.00.00	FASCETTA D25	1,98 €	4
13	046.39.001.00.00	TUBO RADIATORE RR 2T RACING	11,70 €	1
14	046.39.002.00.00	TUBO RADIATORE RR 2T RACING	8,41 €	1
15	024.39.001.00.00	TUBO RADIATORE INFERIORE RR	9,32 €	1
16	024.39.004.00.00	TUBO COLLEGAMENTO SFIATI	4,32 €	1
17	15.15320.000	FASCETTA 8/19 2C	1,89 €	2

To see all drawing, select a model
