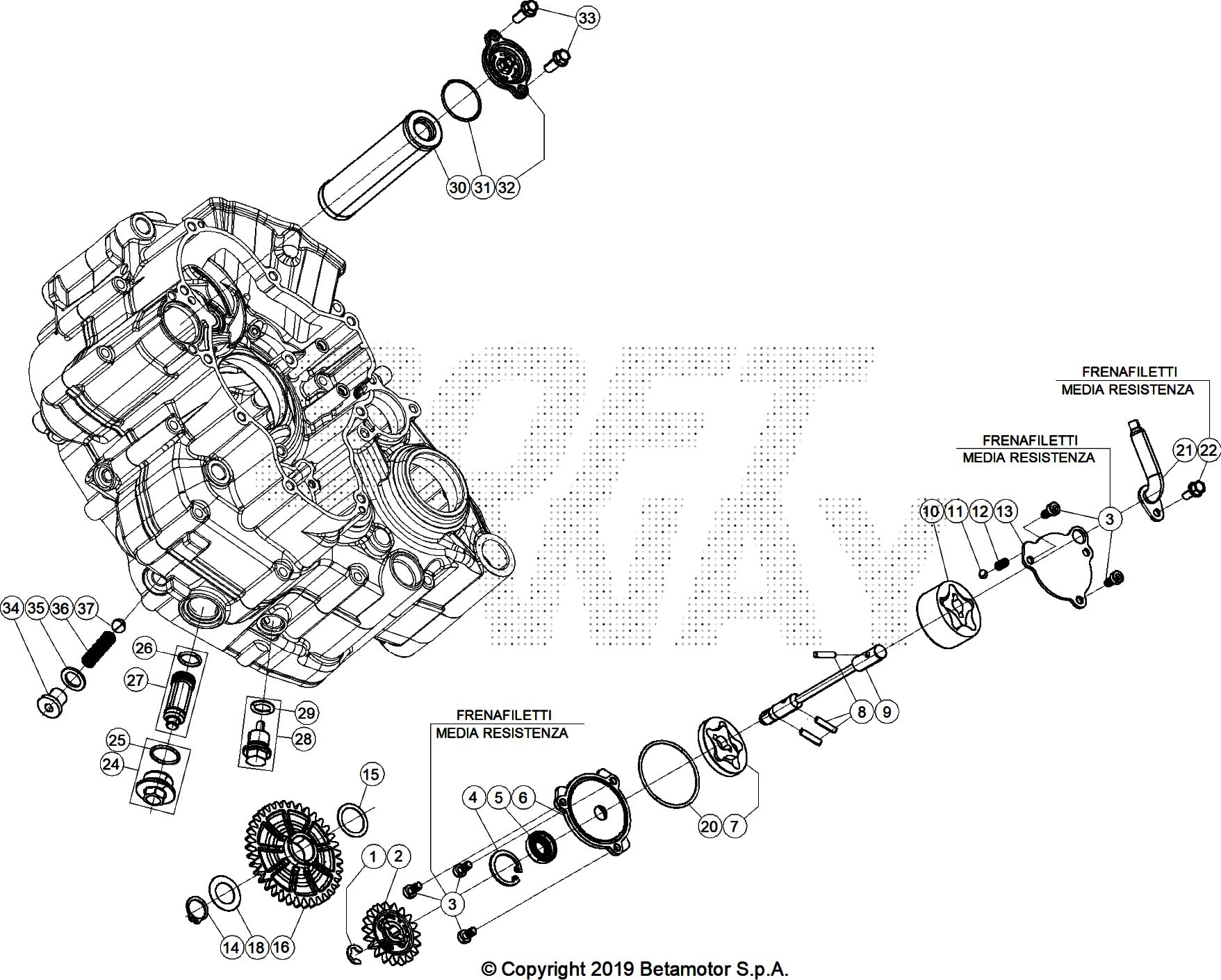

Drawing
Motore > Sistema Di Lubrificazione

Valid for:

BETA > ENDURO RR 480 4T RACE > 2025

Rif.	Sku	Name	Price	Qty needed
1	28.22645.000	SEEGER RA 7 DIN	0,04 €	1
2	037.08.008.00.00	INGRANAGGIO POMPA OLIO Z19	2,35 €	1
3	C24.24.047.00.00	VITE BRUGOLA TCCE 5.12 (EN AW7075)	1,07 €	5
4	28.25502.000	SEEGER JS24 DIN	0,43 €	1
5	10.44695.000	ANELLO PARAOLIO .22.6 BABSL75FKW595	12,46 €	1
6	029.08.011.00.00	COPERCHIO POMPA OLIO PRESSIONE	16,97 €	1
7	006.08.010.80.00	POMPA OLIO D 40,56 B 5	32,99 €	1
8	12.93384.000	RULLINO 4.15,8 G2 NBR	0,50 €	3
9	037.08.007.00.00	ALBERO POMPA OLIO	31,54 €	1
10	006.08.000.80.00	POMPA OLIO D 40,56 B 19	34,68 €	1
11	28.90220.000	SFERA D.5,5 DIN	0,68 €	1
12	006.08.041.00.00	MOLLA VENTILAZIONE	1,21 €	1
13	037.08.004.00.00	COPERCHIO POMPA OLIO	6,42 €	1
14	28.23600.000	SEEGER 15E	0,50 €	1
15	037.08.010.00.00	RONDELLA 18X23X0,5	0,18 €	1
16	037.08.009.00.00	INGRANAGGIO POMPA OLIO Z36	3,09 €	1
18	27.64500.050	RONDELLA SPESS. .25.0,50	0,38 €	1
20	10.66934.000	ANELLO OR . 2 NBR	0,24 €	1
21	037.08.005.85.00	TUBO OLIO	27,58 €	1
22	11.46360.000	BULLONE 5.16 RS CH 8 FLANGIATO	0,65 €	1
24	029.08.050.80.00	TAPPO SCARICO OLIO -COMPLETO-	20,73 €	1
25	10.66321.000	ANELLO OR ,17.1,78	0,12 €	1
26	10.66168.000	ANELLO OR .2	0,72 €	1
27	029.08.051.80.00	FILTRO OLIO -COMPLETO-	17,17 €	1
28	006.08.152.80.00	VITE M14X1,5	11,39 €	1
29	10.66164.000	ANELLO OR .2,5 NBR 70SH	0,05 €	1
30	006.08.070.00.00	FILTRO OLIO	13,66 €	1
31	10.66675.000	ANELLO OR . 2	0,46 €	1
32	029.15.001.80.00	TAPPO FILTRO OLIO CMPL	42,30 €	1
33	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	2
34	36.25062.000	TAPPO M12 X 1,5 DACROMET	4,03 €	1
35	27.60265.000	RONDELLA SPESS. .18.1,5 IN RAME	0,56 €	1
36	029.08.040.00.00	SPRING (PRESSURE VALVE)	1,92 €	1
37	28.90225.000	SFERA D.9 DIN	1,10 €	1

To see all drawing, select a model

BETA > ENDURO RR 480 4T RACE > 2025
