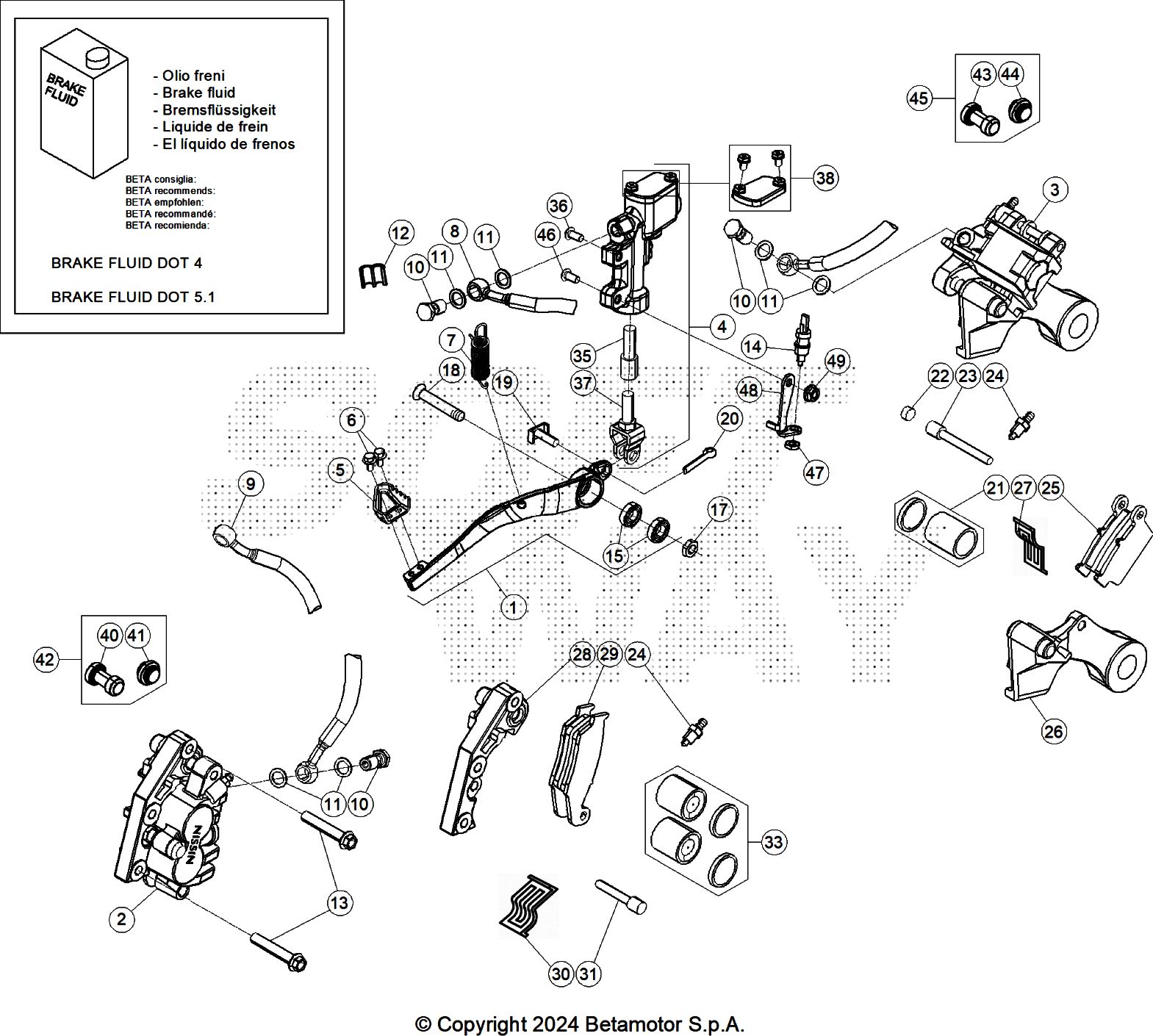

Drawing
Telaio > Freni

Valid for:

BETA > ENDURO RR 390 4T RACE > 2025

Rif.	Sku	Name	Price	Qty needed
1	037.36.010.80.59	PEDALE FRENO BLACK	61,34 €	1
2	037.36.013.00.00	PINZA FRENO ANTERIORE	153,71 €	1
3	049.36.011.00.00	PINZA FRENO POSTERIORE	149,28 €	1
4	049.36.004.00.00	POMPA FRENO	119,00 €	1
5	22.90053.000	MOZZETTO CON PEDANA	3,61 €	1
6	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	2
7	037.36.003.00.00	MOLLA	1,96 €	1
9	037.36.009.00.00	TUBO FRENO	82,26 €	1
10	11.65053.000	BULLONE FORATO M10X125 TUBO FRENO RR 4T	2,57 €	3
11	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	6
12	25.24442.000	PASSACAVO DOPPIO TIPO 6/8	1,05 €	1
13	026.11.011.00.00	VITE CON FLANGIA M8X35	0,83 €	2
14	037.36.012.00.00	INTERRUTTORE STOP	13,26 €	1
15	C06.01.047.00.00	CUSCINETTO 10X26X8 - 2RSH	2,28 €	2
17	13.21060.000	DADO M10X1.25 H.8.5 CH.14 SELF-LOCKING	2,32 €	1
18	037.36.015.00.00	VITE SPECIALE	4,49 €	1
19	25.41830.000	PERNO FISSAGGIO ASTA POMPA FRENO POST.	18,13 €	1
20	12.81995.000	COPIGLIA 2.15 INOX	0,10 €	1
22	31.96821.000	VITE SPECIALE PER PERNO PINZA2503056/66	3,53 €	1
23	25.41860.000	PERNO ACORAG.PASTIGLIE PINZA POS.2503066	6,88 €	1
24	28.91002.000	SFIATO PINZA FRENO 2503066	5,40 €	2
26	049.36.012.00.00	STAFFA PINZA FRENO	48,39 €	1
27	22.32208.000	MOLLA FERMA PASTIGLIE X PINZA25.03066	4,11 €	1
28	020.36.012.00.00	STAFFA PINZA FRENO ANTERIORE .03056	39,09 €	1
30	22.32207.000	MOLLA FERMA PASTIGLIE X PINZA25.03056	4,43 €	1
31	25.41859.000	PERNO ACORAG.PASTIGLIE PINZA ANT.2503056	4,36 €	1
33	20.02716.000	KIT PISTONCINI E GUARNIZ. PINZA .03056	43,07 €	1
35	049.36.009.00.00	PISTONE	23,69 €	1
36	31.30750.000	VITE TBIB 6.16	1,16 €	1
37	20.08277.000	KIT LEVA POMPA FRENO .91178	22,25 €	1
40	036.36.002.00.00	PROTEZIONE	1,12 €	1
41	036.36.003.00.00	PROTEZIONE	1,32 €	1
42	036.36.006.82.00	PROTEZIONE ANTERIORE	12,44 €	1
43	036.36.004.00.00	PROTEZIONE	1,88 €	1
44	036.36.005.00.00	PROTEZIONE	1,42 €	1
46	31.30790.000	VITE TBCE 6.25	1,45 €	1
47	13.21820.000	DADO FERRO ZINCATO	1,45 €	1
48	037.36.011.50.00	STAFFA INTERRUTTORE	6,83 €	1
49	13.13020.000	DADO AUTOBLOCCANTE 6 BASSO	0,56 €	1

To see all drawing, select a model

BETA > ENDURO RR 390 4T RACE > 2025
