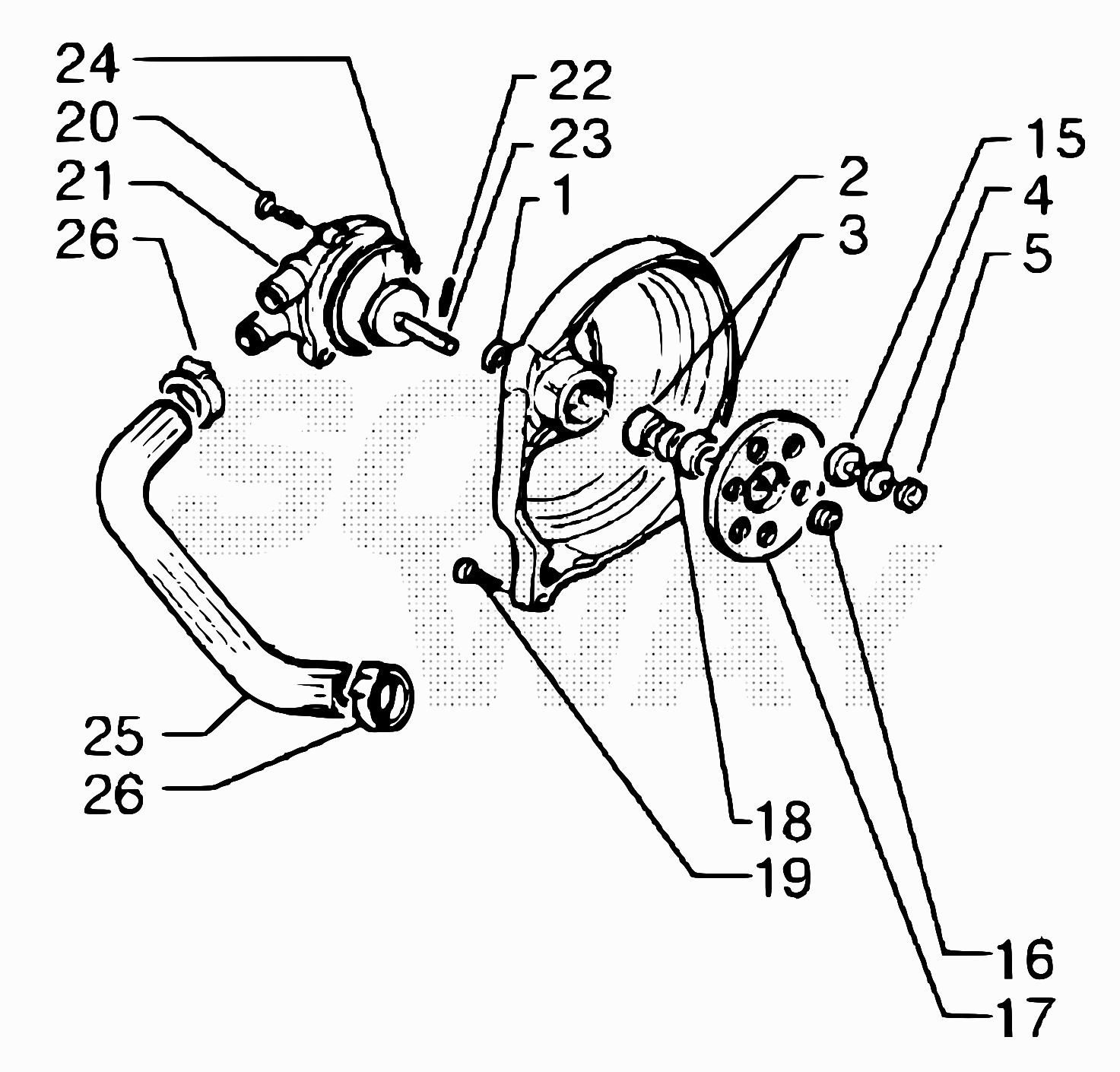

Drawing
Motore > Sistema Di Raffreddamento

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	10.44610.000	ANELLO PARAOLIO .18.4 M/INOX	2,83 €	1
5	33.02160.000	PERNO PER TRAINO GIRANTE POMPAACQUA	4,67 €	1
15	33.02080.000	GOMMIMO SU PERNO TRAINO POMPA ACQUA	3,18 €	1
16	28.22650.000	SEEGER 8E	0,31 €	1
17	33.02200.000	TRAINO PER GIRANTE POMPA ACQUA	7,21 €	1
18	33.02125.000	DISTANZIALE ,9 X ,5 X 4,5	4,71 €	1
19	31.38010.000	VITE BRUGOLA TCCE 6.25 UNI	0,56 €	1
20	31.30010.000	VITE BRUGOLA TCCE 5.18 BRUNITA	0,56 €	1
21	33.02190.000	CORPO POMPA ACQUA SCOOTER,	22,47 €	1
22	34.01090.000	RULLO X INGRAN.CONDOTTO POMPA-56.0400.7	2,40 €	1
23	33.02140.000	PERNO POMPA ACQUA C/GIRANTE	20,15 €	1
24	10.67120.000	ANELLO OR ,7.1,78 (N.2212)	2,64 €	1
26	33.00420.000	MOTORINO AVVIAMENTO	227,19 €	1

To see all drawing, select a model
