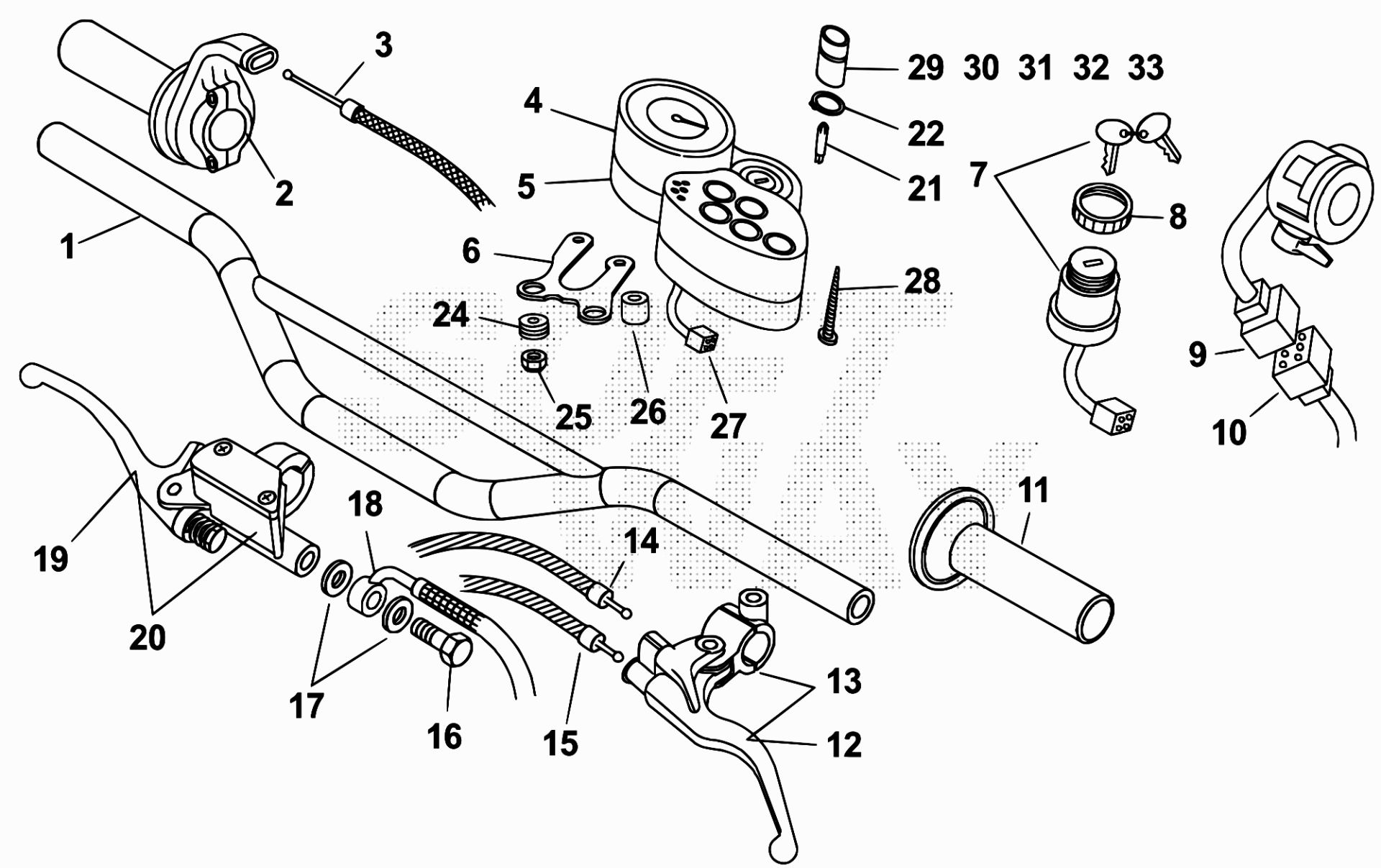

Drawing
Telaio > Comandi/Manubrio

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	014.35.050.00.59	MANUBRIO RR 50CC -NEROOPACO-	36,66 €	1
5	12.73620.000	COPERCHIO INFERIORE CONTA-KM RR	21,17 €	1
6	014.35.011.00.05	STAFFA FIS.CONTA-KM RR/MOT 50CC STD-ZINC	10,27 €	1
7	12.55287.000	COMMUTATORE RR	16,81 €	1
8	16.20640.000	GHIERA COMMUTATORE RR MOTARD	3,42 €	1
9	13.36695.000	DIP LUCI CON FRECCE RR'05	81,95 €	1
10	014.40.015.00.00	IMPIANTO ELETTR. MOTARD STD	178,27 €	1
11	024.35.030.80.00	MANOPOLE (COPPIA) RR	16,19 €	1
12	21.27086.000	LEVA COM.FRIZ.NUDA-LEVA .02394	23,94 €	1
13	21.02394.000	LEVA COM. FRIZ. RR	67,54 €	1
14	29.12781.000	TRASMISSIONE STARTER RR	6,53 €	1
15	032.35.081.82.00	CAVO COMANDO FRIZIONE	21,07 €	1
16	11.65040.000	BULLONE FORATO .1 X TUBO FRENO	2,49 €	1
17	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	1
18	014.36.012.00.00	TUBO FRENO ANT.X PINZA RR/MOTSTD	57,71 €	1
20	21.02067.009	LEVA C/FRENO ANTERIORE	90,78 €	1
24	16.34905.000	GOMMINO STAFFA CONTAKM RR/RADIATORE VTM	1,61 €	1
25	13.13020.000	DADO AUTOBLOCCANTE 6 BASSO	0,56 €	1
26	13.46921.000	DISTANZIALE 8,5.17.11	0,90 €	1
29	28.92889.000	SPIA LUCE OLIO MISCELATORE	3,36 €	1
30	28.92895.000	SPIA INDICATORI DIREZIONE	3,51 €	1
31	28.92896.000	SPIA LUCI POSIZIONE	3,51 €	1
32	28.92897.000	SPIA LUCE ABBAGLIANTE	3,51 €	1
33	28.92898.000	SPIA LUCE CAMBIO IN POSIZIONE NEUTRA	3,36 €	1

To see all drawing, select a model
