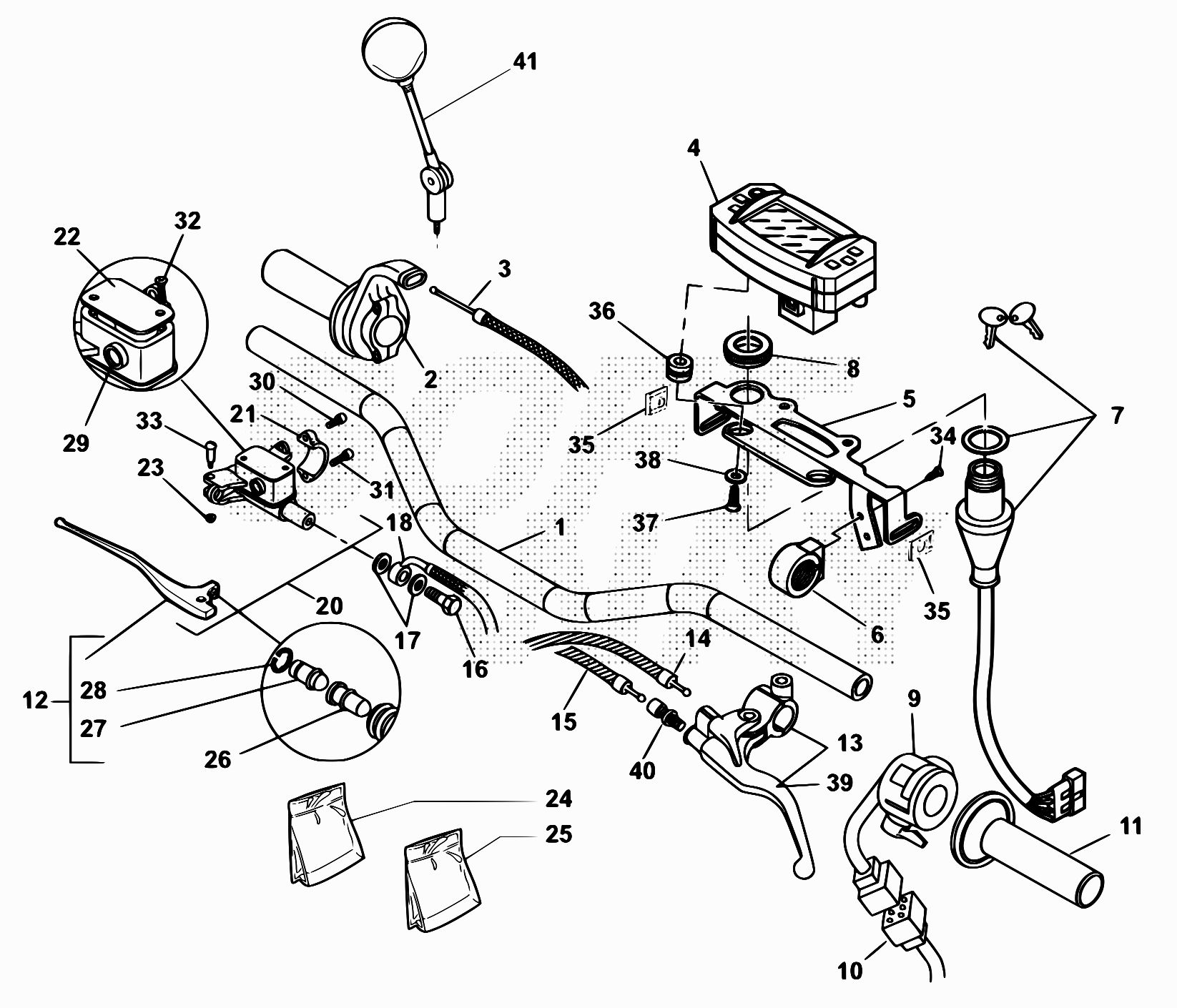

Drawing
Telaio > Comandi/Manubrio

Valid for:

BETA > MOTARD RR 50 > 2010

BETA > MOTARD RR 50 > 2011

Rif.	Sku	Name	Price	Qty needed
1	22.20392.059	MANUBRIO M4	36,03 €	1
1	014.35.020.00.59	MANUBRIO MOTARD TRACK/STD -NERO OPACO-	35,33 €	1
2	017.35.010.00.00	COMANDO GAS C/MANOPOLE	39,47 €	1
5	014.40.251.00.26	SUPPORTO CONTA KM INT.50FORC.36	7,05 €	1
5	014.40.352.00.26	SUPPORTO CONTA KM MOTARD STD	8,48 €	1
7	12.55291.000	COMMUTATORE CON CHIAVI E B/STERZO RR	87,89 €	1
7	014.40.002.00.00	COMMUTATORE MOTARD STD	98,60 €	1
8	16.20640.000	GHIERA COMMUTATORE RR MOTARD	3,42 €	1
9	13.36695.000	DIP LUCI CON FRECCE RR'05	81,95 €	1
10	024.40.020.00.00	IMPIANTO ELETTRICO RR 50CC END.MOT	111,25 €	1
11	024.35.030.80.00	MANOPOLE (COPPIA) RR	16,19 €	1
12	21.27108.000	LEVA FR.ANT.NUDA C/PUNT.REG. 2102067	32,31 €	1
13	21.02394.000	LEVA COM. FRIZ. RR	67,54 €	1
14	014.12.010.00.00	TRASMISSIONE STARTER RR50	8,31 €	1
14	014.12.011.00.00	TRASMISSIONE STARTER MOTARD STD	6,94 €	1
15	032.35.081.82.00	CAVO COMANDO FRIZIONE	21,07 €	1
16	11.65040.000	BULLONE FORATO .1 X TUBO FRENO	2,49 €	1
17	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	1
18	29.09523.000	TUBO FRENO ANT.X PINZA BAS.RR STD/MOT'05	61,00 €	1
18	014.36.013.00.00	TUBO FRENO ANT.X PINZA MOTARD STD	43,21 €	1
20	21.02067.009	LEVA C/FRENO ANTERIORE	90,78 €	1
21	12.30105.000	CAPPELLOTTO FISSAGGIO POMPA IN "ALU"	6,55 €	1
22	12.55916.000	COPERCHIO POMPA FR.ANOD.NERO 2102067	11,76 €	1
23	13.11510.000	DADO 6X4 CH	0,39 €	1
24	20.05064.000	KIT PISTONCINO LEVA .02059	25,28 €	1
25	20.08274.000	KIT RICAMBI POMPA FRENO .02059/67	15,15 €	1
26	25.41874.000	PUNTALINO INTERNO COMANDO POMPA 2102059	3,46 €	1
27	25.41873.000	PUNTALINO LEVA COMANDO POMPA 2102059/67	5,26 €	1
28	28.22550.000	SEEGER RA4 (UNI )	0,28 €	1
29	29.10281.000	TAPPO LIVELLO OLIO	2,12 €	1
30	31.96808.000	VITE SPECIALE TCBEI M6X25	2,06 €	1
31	31.96809.000	VITE SPECIALE TCBEI M6X30	1,12 €	1
32	31.23410.052	VITE COP.SERB.OLIO PER (2102428/2102058)	0,39 €	1
33	31.96818.000	VITE SPECIALE LEVA FRENO / FRIZIONE	6,08 €	1
34	31.23370.000	VITE 4.11 TTLIC AUTOFIL.(X PLASTICA)	0,21 €	1
35	25.60311.000	PIASTRINA PER VITE M6	1,11 €	1
36	16.34915.000	GOMMINO STAFFA CONTAKM RR 4T -	0,27 €	1
37	31.23566.000	VITE 4,5.9 SCREWPLAST TCCCR	0,70 €	1
38	27.34800.000	RONDELLA TRANCIATA 4.16	0,31 €	1
39	21.27086.000	LEVA COM.FRIZ.NUDA-LEVA .02394	23,94 €	1
40	27.26063.000	REGISTRO LEVA FRIZ. X 2102394E 2102429	6,50 €	1
41	28.92925.000	SPECCHIO RETROVISORE	33,21 €	1
