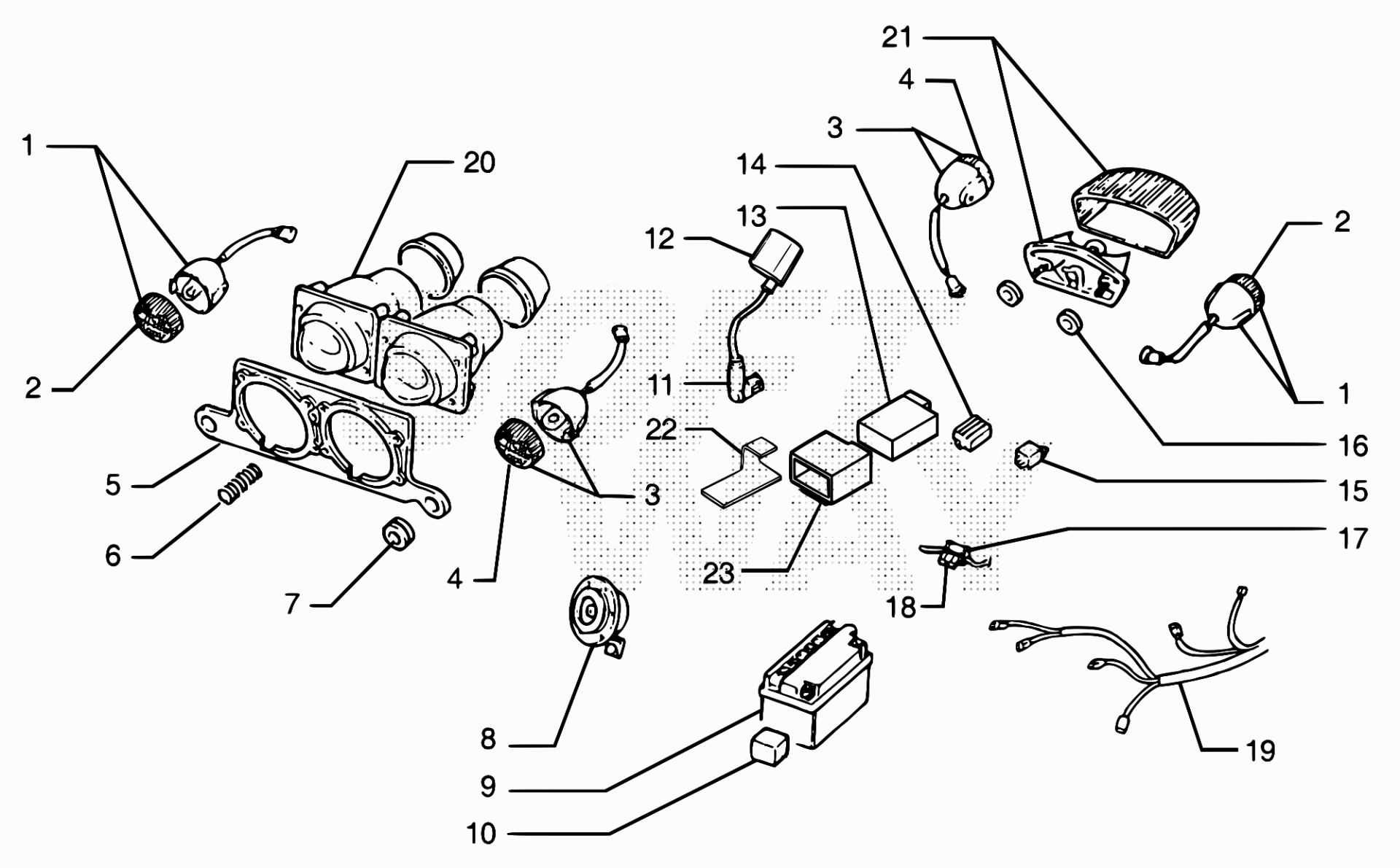

Drawing
Telaio > Impianto Elettrico

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	18.00500.800	IND.DIREZ.COMPL. ANT.DX-POST.SX -ARK	15,52 €	1
2	12.81860.000	COPPETTA IND.DIREZ.ANT.DX.SCOOTER	3,46 €	1
3	18.00501.800	IND.DIREZ.COMPL.ANT.SX-POST.DX-ARK	15,52 €	1
5	28.98021.052	SUPPORTO GRUPPO OTT.2FARI LENT.SC.ACQUA	6,34 €	1
6	22.38600.000	MOLLA REGOLAZIONE GRUPPO OTTICO CROSS	0,70 €	1
7	28.91500.000	SILENT-BLOCK	0,70 €	1
8	007.40.050.00.00	AVVISATORE ACUSTICO EVO 2T/4T	6,50 €	1
10	29.10611.000	TAMPONE BATTERIA SCOOTER ACQUA	10,25 €	1
11	27.13557.000	RACCORDO CANDELA SCHERMATO RJ7-10 D	8,34 €	1
12	11.20631.000	BOBINA ATE ELETTR. X MINI CROSS	76,40 €	1
13	12.41865.000	CENTRALINA SCOOTER ARK VOLANO 12POLI	84,23 €	1
13	18.84940.000	INTERMITTENZA C/STAFFA SCOOTERE CICLOM.	14,40 €	1
14	27.27800.000	REGOLATORE SCOOTER/94	37,56 €	1
14	013.45.003.80.00	KIT SOSTITUZIONE REGOLATORE 2727810	188,55 €	1
15	27.28460.000	RELAIS SCOOTER	16,82 €	1
16	13.46491.000	DISTANZIALE 6,5.18.3	0,65 €	1
18	25.91780.000	PORTAFUSIBILE SCOOTER/94 C/FUSIBILE	5,10 €	1
19	18.01703.000	IMPIANTO CENTRALE SC.ARK VOLANO POLI	104,68 €	1
22	27.97893.000	SUPPORTO CENTRALINA ARK VOLANO12 POLI	3,54 €	1
23	16.23325.000	GOMMA SUPP.CENTRALINA REV 3	2,09 €	1

To see all drawing, select a model
