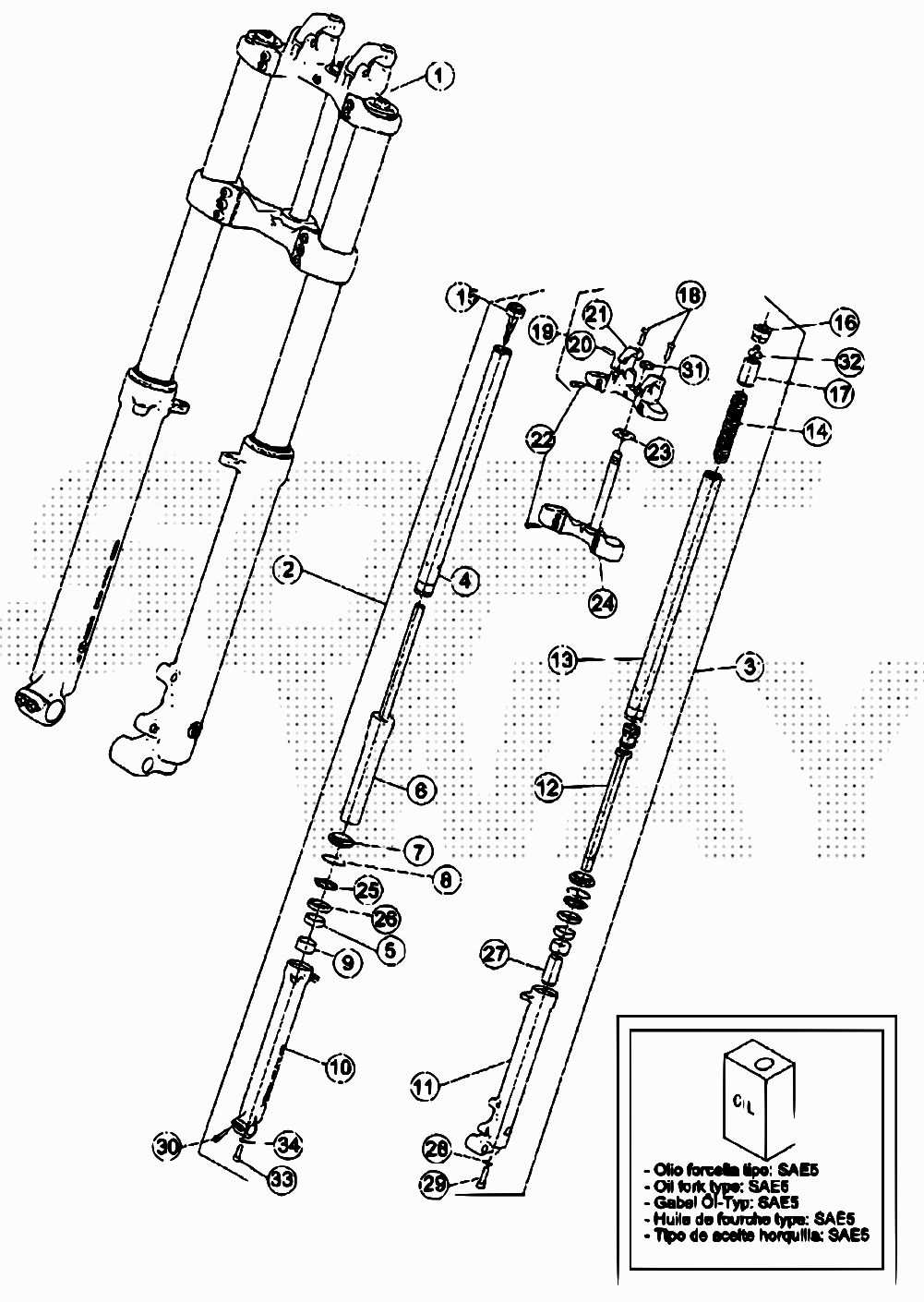

Drawing
Telaio > Forcella

Valid for:

BETA > TRIAL EVO 250 2T > 2009

Rif.	Sku	Name	Price	Qty needed
1	007.34.000.80.00	FORCELLA EVO 2T /290CC	1.703,94 €	1
2	007.34.270.80.00	GRUPPO P/RUOTA DX FORC.EVO2T /290	746,58 €	1
3	007.34.230.80.00	GRUPPO P/RUOTA SX FORC.EVO2T /290	636,71 €	1
5	13.99940.000	D.U. GAMBA FORCELLA .0803	26,00 €	1
6	007.34.100.00.00	GRUPPO CARTUCCIA FORCELLA EVO	345,11 €	1
8	10.41478.000	ANELLO FERMA PARAOLIO15.08028/9	0,96 €	1
9	13.99930.000	D.U. TUBO FORCELLA .0803	24,38 €	1
10	007.34.270.00.00	GAMBA DESTRA FORCELLA EVO	289,40 €	1
17	007.34.062.00.00	GRUPPO STELO POMPANTE FORCELLA EVO	138,73 €	1
13	007.34.050.80.00	TUBO DI FORZA SX FORC.EVO2T /90-EVO4T	404,36 €	1
14	22.52703.000	MOLLA FORCELLA (K 7,65 N/MM)	29,56 €	1
15	007.34.080.80.00	GRUPPO TAPPO DESTRO FORCELLA EVO	112,46 €	1
18	31.63911.000	VITE BRUGOLA TCCE 8.35 T.BASSA(DIN )	1,48 €	1
19	007.34.020.80.00	GRUPPO TRAPEZIO SUP. FORC. EVO COMPLETO	209,11 €	1
20	007.34.022.00.00	PERNO CAVALLOTTO FORCELLA EVO	4,76 €	1
21	007.34.021.00.00	CAVALLOTTO FORCELLA -LAVORATO-	49,89 €	1
22	31.38010.000	VITE BRUGOLA TCCE 6.25 UNI	0,56 €	1
24	007.34.010.80.00	GRUPPO TRAPEZIO CANNOTTO FORCELLA EVO	406,06 €	1
26	27.74790.000	RONDELLA APP.PARAOLIO X FORCELLA .0804	3,97 €	1
27	007.34.003.00.00	CONO FINE CORSA SX FORCELLA EVO	22,55 €	1
28	007.34.004.00.00	RONDELLA RAME FORCELLA EVO	2,03 €	1
29	31.65305.000	VITE BRUGOLA TCCE .35 UNI	3,56 €	1
30	31.96828.000	VITE SPEC. M6X30 FORCELLA REV	1,05 €	1
31	007.34.005.00.00	DADO CANNOTTO FORCELLA EVO	14,58 €	1
32	007.34.001.00.00	GHIERA PREMI DISTANZIALE FORCELLA EVO	17,01 €	1
33	31.63910.000	VITE BRUGOLA TCCE 8.30 UNI	0,65 €	1
34	007.34.006.00.00	RONDELLA 8,15 . ,15 FORCELLA EVO	4,03 €	1

To see all drawing, select a model

BETA > TRIAL EVO 250 2T > 2009
