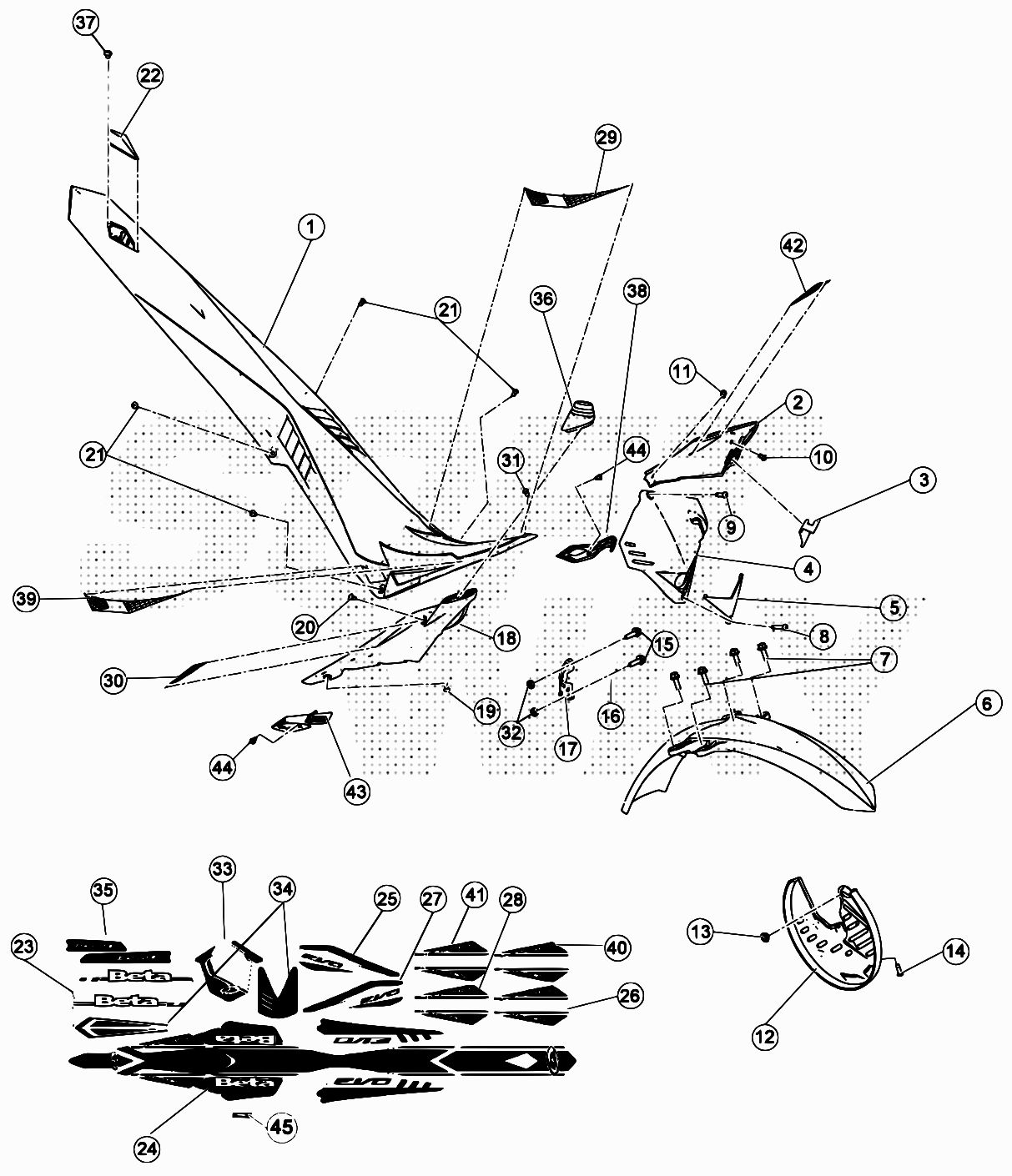

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

BETA > TRIAL EVO 250 2T > 2010

Rif.	Sku	Name	Price	Qty needed
3	007.43.003.10.97	CLIP DISP.SWITCH MAPPATURA-MASTER ROSSO-	2,34 €	1
4	007.43.245.80.59	MASCHERINA EVO -NERA- CON DECALCO	29,16 €	1
5	007.43.041.10.00	FANALINO MASCHERINA VTM -TRASPARENTE-	3,83 €	1
7	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
8	31.29886.000	VITE TBCE 5.35 ISO	0,39 €	1
9	31.29875.000	VITE M5.25 ISO ZINC.BIA NCA .9	0,29 €	1
20	31.29810.000	VITE TBCE 5.12 UNI7380 CLASSE10.9	1,16 €	1
31	31.96829.000	VITE TCBEI M5X8 .9 UNI7380 ZDB	0,49 €	1
13	13.55240.000	DISTANZIALE COPRIDISCO ANTERIORE	1,98 €	1
14	31.29860.000	VITE TTLIC 5.16 TESTA	0,50 €	1
15	31.30020.000	VITE TCCE 5.25 UNI	0,31 €	1
16	007.43.051.10.59	PROTEZIONE BOBINA	3,57 €	1
17	007.43.050.10.59	SUPPORTO BOBINA INFERIORE VTM-NERO-	3,20 €	1
21	31.29828.000	VITE 5.12 TBCEI FLANG.	0,29 €	1
22	15.01823.053	FANALINO POST. REV 3	1,74 €	1
23	007.43.394.00.00	DECALCO EVO -FORCELLONE (COPPIA)-	12,60 €	1
24	007.43.392.00.00	DECALCO EVO -PARAFANGO POST.-	20,80 €	1
25	007.43.395.00.00	DECALCO EVO -FIANCHETTO SX-	3,38 €	1
27	007.43.396.00.00	DECALCO EVO -FIANCHETTO DX-	3,38 €	1
28	007.43.398.30.00	DECALCO EVO -CILINDRATA-200CC 2T-	5,95 €	1
30	007.43.004.00.59	RETE FIANCHETTO SERBATOIO DX NERA	20,52 €	1
32	13.11000.000	DADO 5.5 CH 8	0,50 €	1
33	007.43.393.00.00	DECALCO EVO -MASCHERINA-	2,73 €	1
35	007.43.397.00.00	DECALCO EVO -BRACCETTI TELAIO-	2,18 €	1
36	007.43.001.00.00	GOMMINO PASSAFILI	6,91 €	1
37	31.22550.000	VITE 2,9.10 TCIC AUTOFILETT.	0,31 €	1
38	007.43.007.10.59	FIANCHETTO SERB. INF. SX -MASTER NERO-	10,81 €	1
40	007.43.398.40.00	DECALCO EVO -CILINDRATA-250CC 2T-	5,95 €	1
41	007.43.398.20.00	DECALCO EVO -CILINDRATA-125CC 2T-	5,95 €	1
42	007.43.005.00.59	RETE FIANCHETTO SERBATOIO SX NERA	20,52 €	1
43	007.43.006.10.59	FIANCHETTO SERB. INF. DX -MASTER NERO-	10,81 €	1
44	31.25900.000	VITE 4.6 TCIC UNI	0,06 €	1

To see all drawing, select a model

BETA > TRIAL EVO 250 2T > 2010
