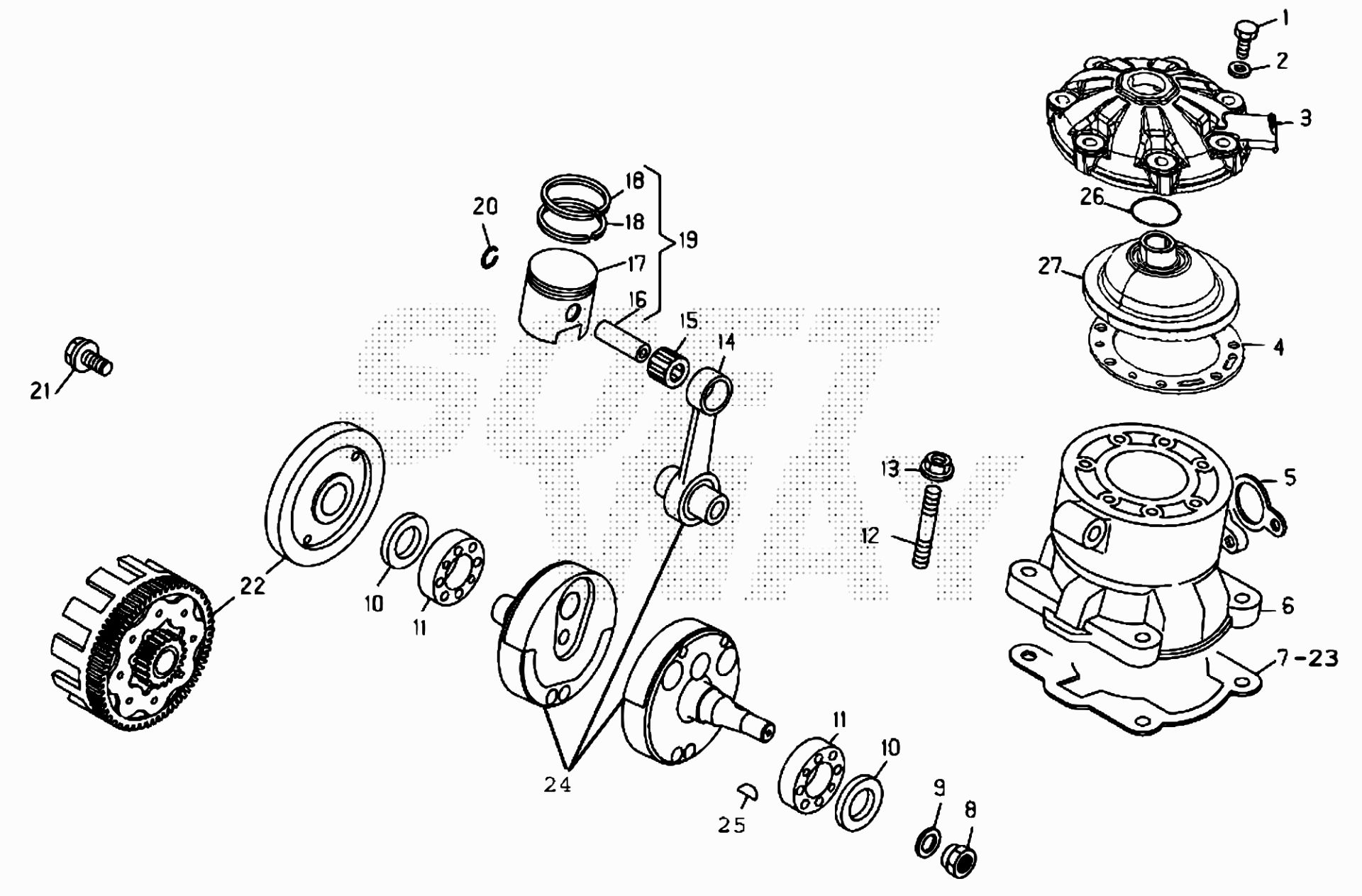

Drawing
Motore > Albero Motore/Pistone/Contralbero

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	11.52429.000	BULLONE SPEC. 7.31 (CLASSE .9)	0,60 €	1
2	27.45100.000	RONDELLA 7.12.0,5 RAME	0,70 €	1
3	12.10070.000	CALOTTA TESTA	26,28 €	1
4	16.67204.000	GUARNIZIONE CIL.TESTA REV3 EVO2T-250CC-	19,63 €	1
5	16.80700.000	GUARNIZIONE SCARICO	2,88 €	1
6	12.51844.057	CILINDRO D.72,5 REV 3 -2009-	666,78 €	1
7	16.61761.000	GUARNIZ.BASE CIL.0,5MM EVO/REV /70/90	9,08 €	1
7	16.61761.020	GUARNIZ.BASE CIL.0,2MM EVO/REV /70/90	11,68 €	1
7	16.61761.030	GUARNIZ.BASE CIL.0,3MM EVO/REV /70/90	12,97 €	1
8	13.27115.000	DADO SPECIALE .1,25 CH.24 -X VOL.ISKRA	5,54 €	1
9	27.57760.000	RONDELLA SPEC.VOLANO TECHNO	3,22 €	1
11	12.99564.000	CUSCINETTO .62.16 C4 2AS	22,89 €	1
12	25.98080.000	PRIGIONIERO 8.46	2,28 €	1
13	13.17121.000	DADO SPECIALE M8 FLANGIATO CH.10 -LISCIO	0,50 €	1
15	16.16710.000	GABBIA .22.20 VTM-TS'09	13,97 €	1
16	28.94170.000	SPINOTTO PISTONE D.78-D.72,5	14,82 €	1
18	28.52205.000	SEGMENTO D.72,5	22,64 €	1
20	10.42600.000	ANELLO FERMA SPINOTTO	0,61 €	1
21	11.64100.000	BULLONE SPEC.INGR.MOTORE TECHNO	12,75 €	1
22	007.03.024.80.00	TRASMISSIONE PRIM. C/CAMP. /250-300GB	324,54 €	1
23	16.61761.100	GUARNIZIONE CIL.CARTER REV 3 SPESS.1	11,94 €	1
25	12.46000.000	CHIAVETTA 3.3,7.9,7	0,81 €	1
26	10.66505.000	ANELLO OR .27.2,5 VYTON	1,32 €	1
27	12.18610.000	CAMERA DI COMBUST.250CC D.72,5 VTM-TS'09	50,58 €	1

To see all drawing, select a model
