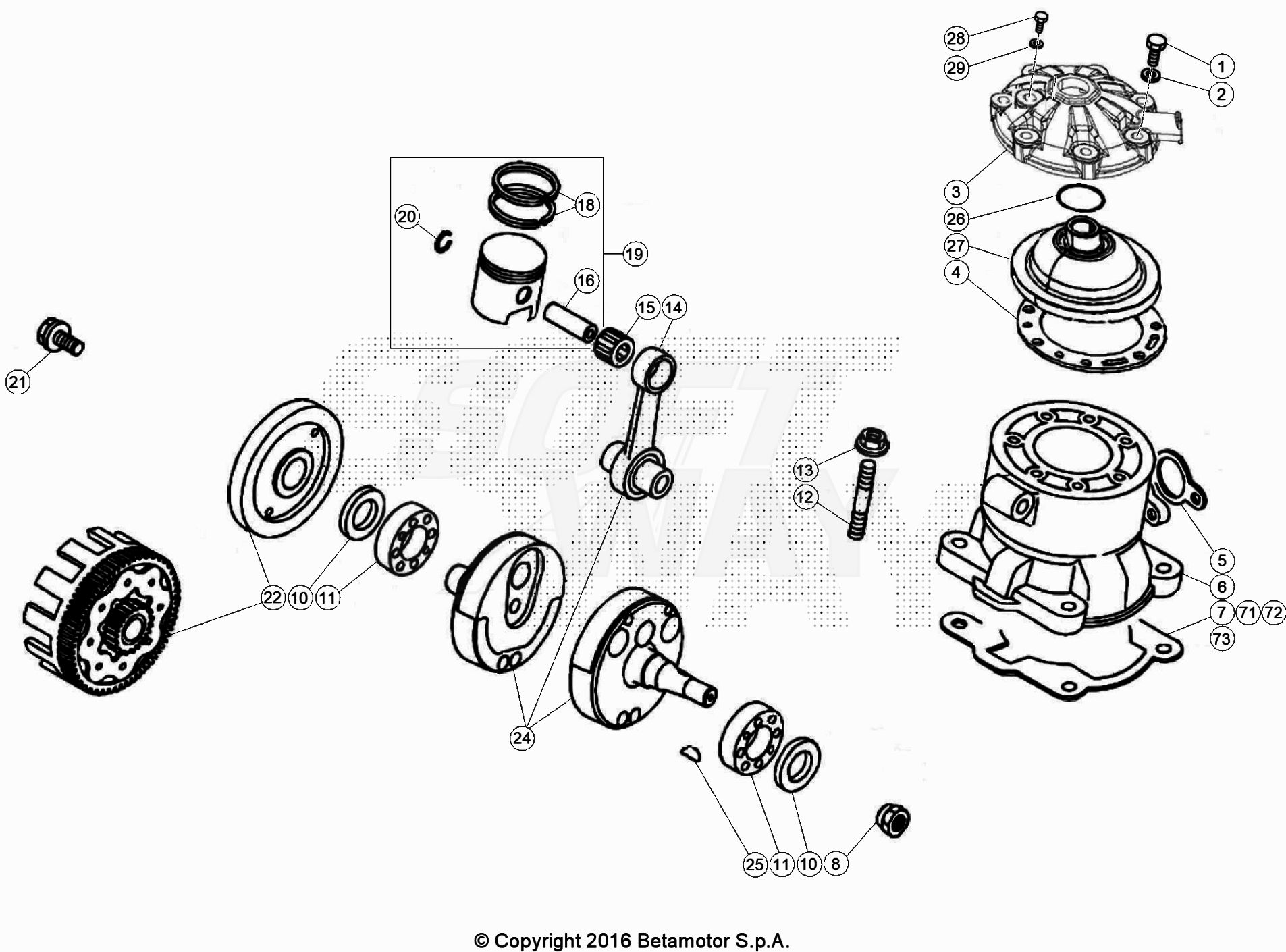

Drawing
Motore > Albero/Motore/Pistone/Contralbero

Valid for:

BETA > TRIAL EVO 250 2T > 2021

Rif.	Sku	Name	Price	Qty needed
1	11.52429.000	BULLONE SPEC. 7.31 (CLASSE .9)	0,60 €	7
2	27.45100.000	RONDELLA 7.12.0,5 RAME	0,70 €	7
3	007.11.009.00.52	CALOTTA ESTERNA TESTA EVO NERA	31,37 €	1
4	16.67204.000	GUARNIZIONE CIL.TESTA REV3 EVO2T-250CC-	19,63 €	1
5	16.80700.000	GUARNIZIONE SCARICO	2,88 €	1
6	007.11.049.00.0C	CILINDRO D72,5 - C EVO 2T	666,78 €	1
6	007.11.049.00.0A	CILINDRO D72,5 - A EVO 2T	666,78 €	1
6	007.11.049.00.0B	CILINDRO D72,5 - B EVO 2T	666,78 €	1
7	16.61761.000	GUARNIZ.BASE CIL.0,5MM EVO/REV /70/90	9,08 €	1
8	13.22090.000	DADO SPECIALE M14 1,5 CH	9,60 €	1
10	C02.01.041.00.00	ANELLO DI TENUTA 25X35X7 BAUM2SLX7	15,30 €	2
11	C06.01.040.00.00	CUSCINETTO -C-2HRS-L100-C4	16,12 €	2
12	25.98080.000	PRIGIONIERO 8.46	2,28 €	4
13	13.17121.000	DADO SPECIALE M8 FLANGIATO CH.10 -LISCIO	0,50 €	4
14	007.02.102.80.00	BIELLA COMPLETA	214,37 €	1
15	16.16710.000	GABBIA .22.20 VTM-TS'09	13,97 €	1
16	28.94170.000	SPINOTTO PISTONE D.78-D.72,5	14,82 €	1
18	28.52205.000	SEGMENTO D.72,5	22,64 €	1
19	007.02.032.80.0B	PISTONE -SEL.B-	120,98 €	1
19	007.02.032.80.0A	PISTONE -SEL.A-	120,98 €	1
19	007.02.032.80.0C	PISTONE -SEL.C-	120,98 €	1
20	10.42600.000	ANELLO FERMA SPINOTTO	0,61 €	2
21	11.64100.000	BULLONE SPEC.INGR.MOTORE TECHNO	12,75 €	1
22	007.03.439.80.00	TRASMISSIONE PRIMARIA CON CAMPANA	324,54 €	1
24	007.02.096.80.00	ALBERO MOTORE	563,01 €	1
25	12.46000.000	CHIAVETTA 3.3,7.9,7	0,81 €	1
26	10.66505.000	ANELLO OR .27.2,5 VYTON	1,32 €	1
27	007.11.050.00.00	CAMERA DI COMBUSTIONE D72,5	49,04 €	1
28	11.47018.000	BULLONE SPECIALE 6.12 RS CH 8	7,26 €	1
29	27.58000.000	RONDELLA SPESS. 6.12.1,0 RAME	0,93 €	1
71	16.61761.020	GUARNIZ.BASE CIL.0,2MM EVO/REV /70/90	11,68 €	1
72	16.61761.030	GUARNIZ.BASE CIL.0,3MM EVO/REV /70/90	12,97 €	1
73	16.61761.100	GUARNIZIONE CIL.CARTER REV 3 SPESS.1	11,94 €	1

To see all drawing, select a model

BETA > TRIAL EVO 250 2T > 2021
