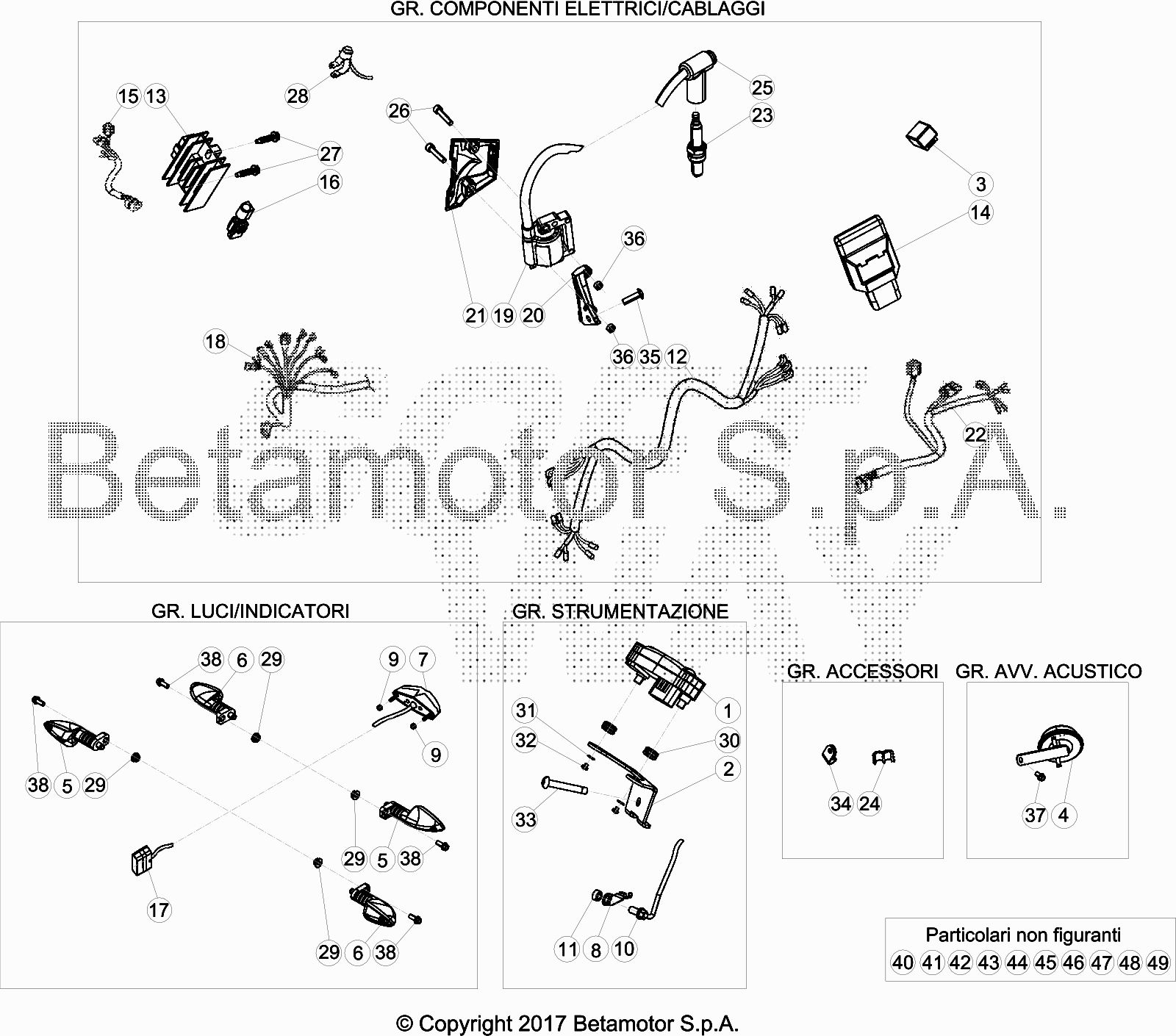

Drawing
Telaio > Impianto Elettrico

Valid for:

BETA > TRIAL EVO 125 2T > 2017

Rif.	Sku	Name	Price	Qty needed
1	007.40.028.00.00	STRUMENTO DIGITALE	126,26 €	1
2	007.40.029.40.26	STAFFA STRUMENTO DIGITALE	7,36 €	1
3	18.84948.000	INTERMIT. ALP/URBAN 4T	18,04 €	1
5	020.40.060.00.00	INDICATORE DIREZ. ANT DX - POST SX	14,44 €	1
6	020.40.061.00.00	INDICATORE DIREZ. ANT SX - POST.DX	14,44 €	1
7	007.40.027.00.00	LUCE POSTERIORE	57,01 €	1
8	007.40.026.80.00	STAFFA SENSORE REED	10,05 €	1
9	13.11010.000	DADO AUTOBLOCCANTE 5	0,56 €	1
10	007.40.048.00.00	SENSORE REED	21,23 €	1
11	007.40.052.50.00	DISTANZIALE	0,77 €	1
12	007.40.003.00.00	IMPIANTO ELETTRICO PRINCIPALE	35,62 €	1
13	007.40.040.00.00	REGOLATORE RR - EVO 4T	35,72 €	1
15	007.40.056.00.00	IMPIANTO ELETTRICO REGOLATORE	14,96 €	1
16	007.40.019.80.00	DISPOSITIVO SWITCH MAPPA	42,02 €	1
17	007.40.045.00.00	GRUPPO OTTICO	29,82 €	1
18	007.40.047.00.00	IMPIANTO ELETTRICO SERVIZI ANTERIORE	8,65 €	1
19	007.40.044.00.00	BOBINA	58,35 €	1
20	007.40.032.00.59	STAFFA BOBINA	2,53 €	1
21	007.40.033.00.59	PROTEZIONE BOBINA	2,34 €	1
22	007.40.124.00.00	IMPIANTO PORTALAMPADA FARO POST. VTM TS	21,68 €	1
23	036.11.001.00.00	CANDELA IRIDIO T40352G	13,54 €	1
24	25.24443.000	PASSACAVO DOPPIO TIPO 6/6	1,01 €	1
25	27.13514.000	RACCORDO CANDELA CR-65/2001	12,70 €	1
26	31.30020.000	VITE TCCE 5.25 UNI	0,31 €	1
27	31.30040.000	VITE 5,5.25 SCREWPLAST	0,17 €	1
28	007.35.055.00.00	PULSANTE AVVIS. ACUSTICO EVO	26,41 €	1
29	13.12550.000	DADO M6.5 FLANGIATO	0,50 €	1
30	024.40.039.00.00	SILENT BLOCK	1,56 €	1
31	27.34800.000	RONDELLA TRANCIATA 4.16	0,31 €	1
32	31.73000.000	VITE SPEC. 4.8.TC 8 VOLANO	0,31 €	1
33	31.29886.000	VITE TBCE 5.35 ISO	0,39 €	1
34	15.14300.000	FASCETTA FISS.TUBO FRENO POST.	0,90 €	1
35	31.30570.000	VITE TTLIC 6.20 TESTA	0,31 €	1
36	13.11000.000	DADO 5.5 CH 8	0,50 €	1
37	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	1
38	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
40	007.40.049.50.00	STAFFA INTERRUTTORE	2,34 €	1
41	007.40.080.00.00	GRUPPO OTTICO	25,00 €	1
42	007.40.043.50.00	STAFFA REGOLATORE	7,71 €	1
43	007.40.025.00.00	IMPIANTO ELETTRICO PRINCIPALE	70,03 €	1
44	007.40.002.00.00	IMPIANTO ELETTRICO POSTERIORE	9,15 €	1
45	28.85861.000	SERRATURA	19,73 €	1
46	007.35.060.00.00	TACHIMETRO VTM	38,26 €	1
47	007.35.061.82.00	GOMMINO SPESSORE SENSORE TACHIMETRO EVO	2,84 €	1
48	007.40.050.00.00	AVVISATORE ACUSTICO EVO 2T/4T	6,50 €	1
49	007.40.031.00.00	DIP LUCI C/FRECCE	79,82 €	1
