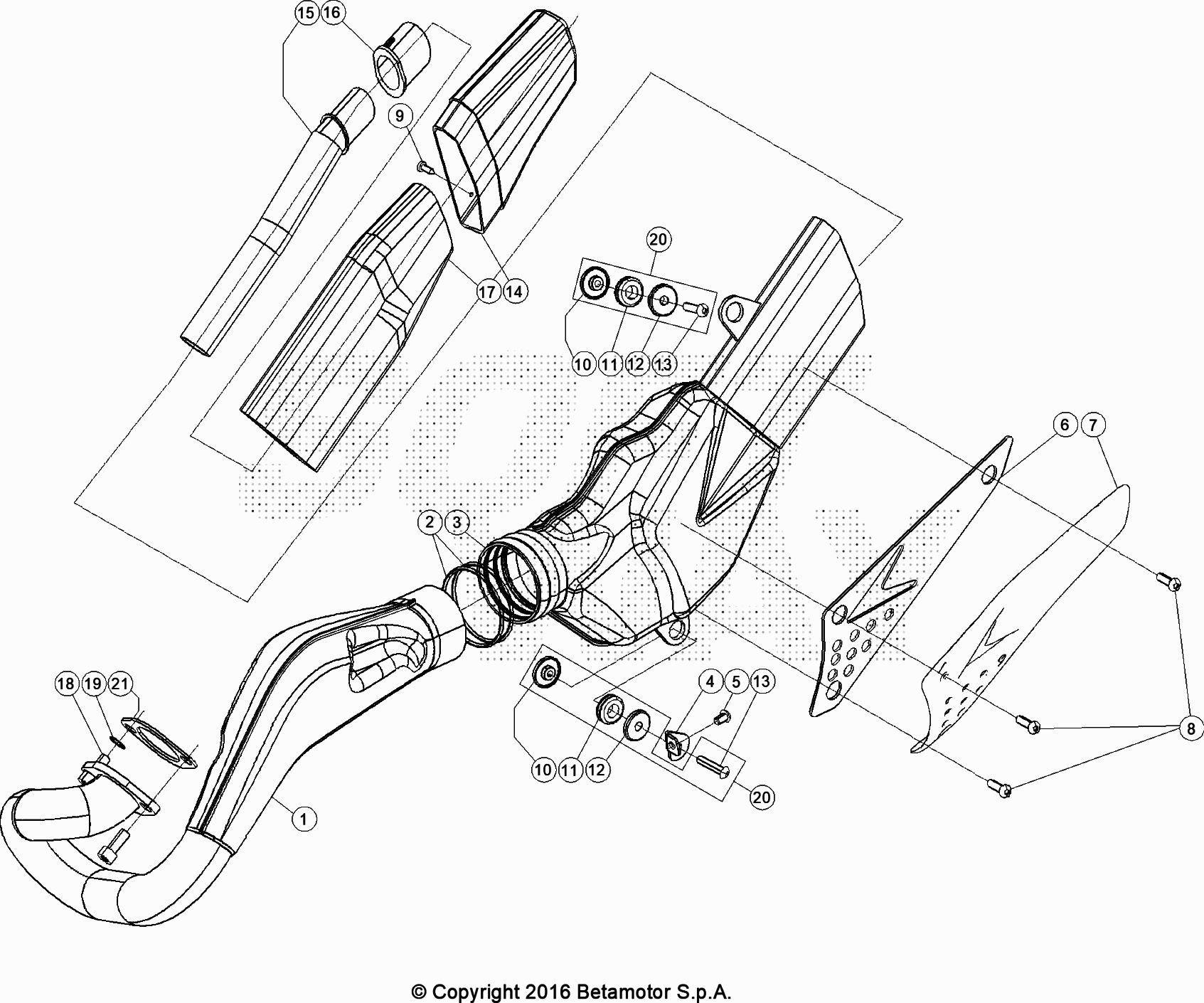

Drawing
Telaio > Impianto Di Scarico

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	007.37.089.80.00	COLLETTORE SCARICO	395,78 €	1
2	007.37.024.00.00	ANELLO OR SILEZIATORE CENTR. VTM TS	2,24 €	2
3	007.37.069.80.00	SILENZIATORE	418,45 €	1
4	007.32.007.15.00	STAFFA SUPPORTO MARMITTA -PIEGATA-	7,77 €	1
5	31.38015.000	VITE 6.8 TBCE	0,82 €	1
6	007.37.061.00.00	FELTRO PROTEZIONE SILENZIATORE VTM-TS	13,32 €	1
7	007.37.160.10.59	PROTEZIONE SILENZIATORE CENTR.	3,95 €	1
8	31.96829.000	VITE TCBEI M5X8 .9 UNI7380 ZDB	0,49 €	3
9	007.37.113.00.00	VITE SICUREZZA	2,96 €	3
10	007.37.037.00.00	SCODELLINO FILETTATO SILENT BLOCK	5,08 €	2
11	007.37.035.00.00	SILENT BLOCK GOMMA	6,87 €	2
12	007.37.036.00.00	SCODELLINO SILENT BLOCK	4,29 €	2
13	31.30790.000	VITE TBCE 6.25	1,45 €	2
14	007.37.031.00.00	TERMINALE SILENZIATORE	27,24 €	1
15	007.37.048.00.00	TUBO INTERNO SILENZIATORE	50,76 €	1
16	007.37.056.00.00	GOMMINO SILENZIATORE	4,36 €	1
17	007.37.084.00.00	FONOASSORBENTE	17,34 €	1
18	31.63890.000	VITE BRUGOLA TCCE 8.20	0,76 €	2
19	27.48000.000	RONDELLA 8 GROWER	0,21 €	2
20	007.37.034.80.00	SILENT BLOCK COMPL.	17,67 €	2
21	16.80700.000	GUARNIZIONE SCARICO	2,88 €	1

To see all drawing, select a model
