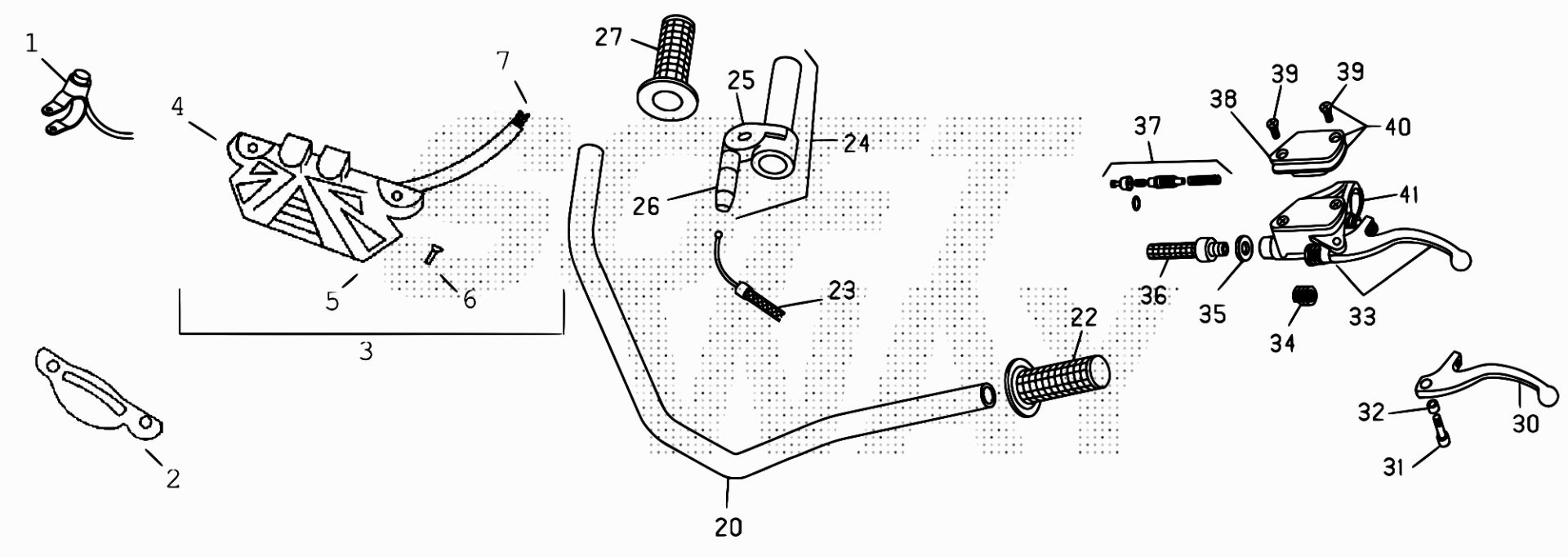

Drawing
Telaio > Comandi/Manubrio

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	007.35.055.00.00	PULSANTE AVVIS. ACUSTICO EVO	26,41 €	1
2	25.24463.159	PASSACAVO MANUBRIO REV 3 -NERO-	3,17 €	1
3	13.36645.000	DIP LUCI REV 3 / REV 4T	53,13 €	1
4	28.98282.159	SUPPORTO X INTER. DIP GARA REV3 -NERO-	2,26 €	1
5	12.56525.159	COPERCHIETTO X INT.DIP GARA REV3 NERO	2,71 €	1
7	18.01509.000	IMPIANTO INTERRUTTORI DIP GARAREV 3	34,22 €	1
20	22.20465.000	MANUBRIO REV 4T	145,18 €	1
27	22.18531.000	MANOPOLE (COPPIA) REV 3	13,94 €	1
25	12.55960.000	COPERCHIETTO COM. GAS TR-34	7,20 €	1
26	16.34080.000	GOMMINO PROTEZ.REGISTRO COM.GAS TECHNO	0,76 €	1
31	31.96818.000	VITE SPECIALE LEVA FRENO / FRIZIONE	6,08 €	1
32	11.26465.000	BOCCOLA SPECIALE LEVA FR./FRIZ. REV 3	1,66 €	1
33	007.35.010.80.52	LEVA COMANDO FRIZIONE EVO	110,25 €	1
34	22.38701.000	MOLLA REGISTRO LEVA FRIZ./FRENO REV 3	3,01 €	1
35	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	1
37	20.05083.800	KIT PIST. POMPE COMPL. (2102058/2102428)	38,33 €	1
39	31.23410.052	VITE COP.SERB.OLIO PER (2102428/2102058)	0,39 €	1
40	20.05074.000	KIT SERBATOIO OLIO POMPA .02428	15,97 €	1
41	12.55016.000	COLLARINO FISSAG. LEVE (2102058/2102428)	1,76 €	1

To see all drawing, select a model
