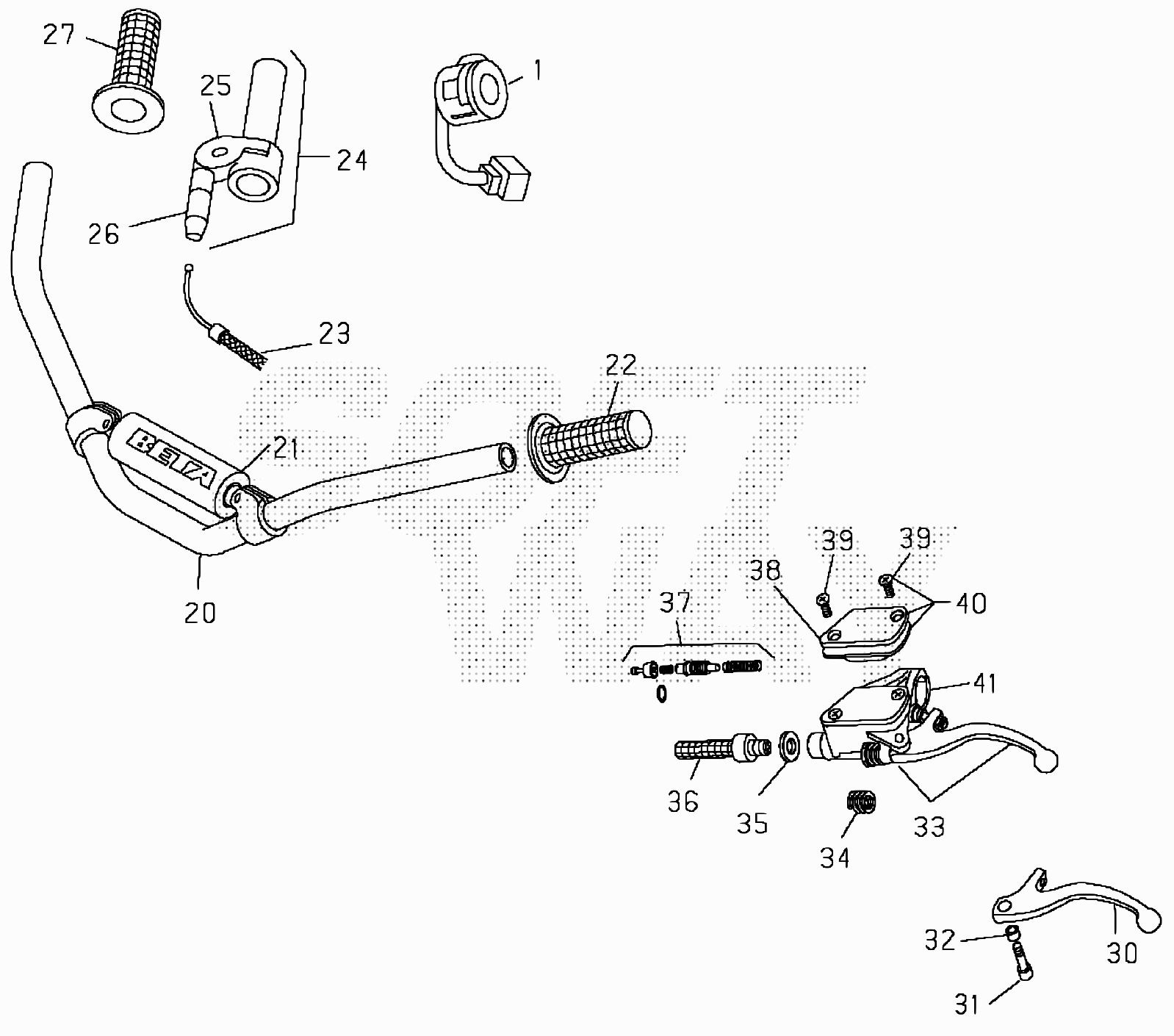

Drawing
Telaio > Comandi/Manubrio

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	13.36643.000	DIP LUCI REV 3	47,14 €	1
21	16.23593.057	GOMMA PROT.MANUBRIO REV 3'05	16,92 €	1
27	22.18531.000	MANOPOLE (COPPIA) REV 3	13,94 €	1
23	032.35.093.82.00	CAVO COMANDO GAS	10,52 €	1
24	12.55091.000	COMANDO GAS "NUDO" TRIAL	18,50 €	1
25	12.55960.000	COPERCHIETTO COM. GAS TR-34	7,20 €	1
26	16.34080.000	GOMMINO PROTEZ.REGISTRO COM.GAS TECHNO	0,76 €	1
30	21.27081.000	LEVA COM.FRIZ.NUDA-LEVA .02421	55,38 €	1
31	31.96818.000	VITE SPECIALE LEVA FRENO / FRIZIONE	6,08 €	1
32	11.26465.000	BOCCOLA SPECIALE LEVA FR./FRIZ. REV 3	1,66 €	1
33	21.02421.000	LEVA COM.FRIZIONE AJP REV 3	110,92 €	1
34	22.38700.000	MOLLA REGISTRO LEVA FRENO ANT.REV 3	0,45 €	1
35	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	1
36	29.09090.000	TUBO FRIZ.IDRAUL.X POMPA AJP TECHNO	60,54 €	1
38	12.68105.000	COPERCHIO SERB.OLIO POMPA (21.02421)	7,44 €	1
39	31.26090.000	VITE 4.10 TSPCE BRUNITA	0,50 €	1
40	20.05078.000	KIT SERBATOIO OLIO POMPA .02433	31,60 €	1
41	12.55015.000	COLLARINO FISS.LEVA FRIZ.(21.02421)	2,14 €	1

To see all drawing, select a model
