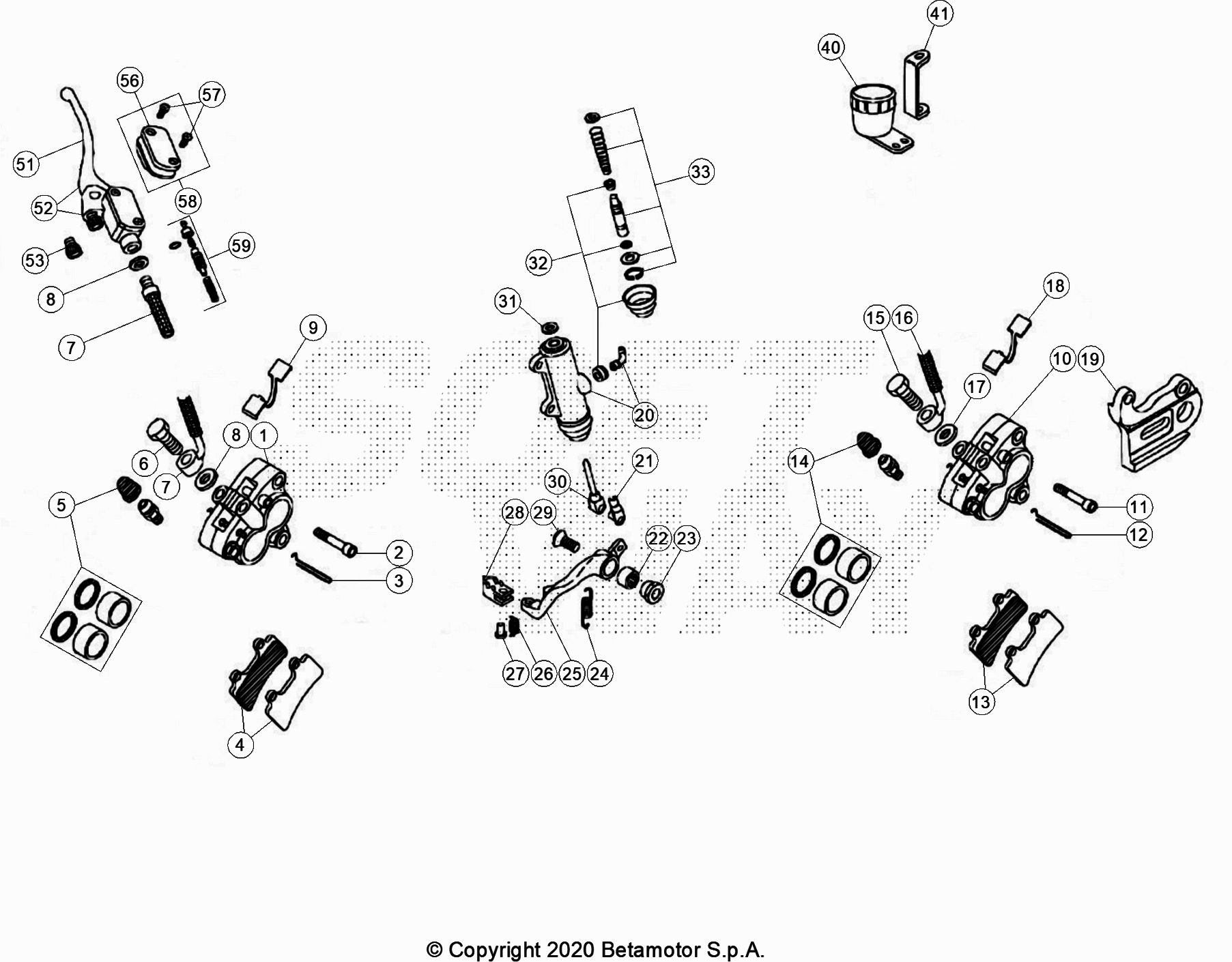

Drawing
Telaio > Freni

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	25.03042.000	PINZA FRENO A DISCO REV 3	125,81 €	1
11	11.70520.000	BULLONE FERMAPASTIGLIE X PINZA .03042	11,41 €	1
13	25.25352.000	PASTIGLIE PER PINZE REV-3(COPPIA) GALFER	32,17 €	1
14	20.02713.000	KIT PISTONCINI E GUARNIZ.PINZA-25.03042	32,84 €	1
15	11.65040.000	BULLONE FORATO .1 X TUBO FRENO	2,49 €	1
7	29.09114.000	TUBO FRENO ANT.POMPA AJP REV 3	64,64 €	1
31	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	1
18	25.98913.000	PROTEZIONE PASTIGLIE FRENO REV3 (AJP)	3,17 €	1
19	28.94553.000	STAFFA ANCORAGGIO PINZA POST.REV	40,77 €	1
20	25.91180.000	POMPA FRENO POST. REV 3	76,32 €	1
21	28.93130.000	STAFFA BLOCC. ASTA FRENO	4,21 €	1
22	11.22220.000	BOCCOLA A RULLI .18.16 2RS	8,22 €	1
23	11.26611.000	BOCCOLA PEDALE FRENO TRIAL	3,90 €	1
25	25.28101.000	PEDALE FRENO REV 3	41,27 €	1
26	22.62090.000	MOLLA RIT.MOZZO PED.FRENO B4	1,05 €	1
27	25.54450.000	PERNO SNODO PEDALE FRENO	3,82 €	1
28	22.90052.000	MOZZETTO C/PEDANA REV 3	7,54 €	1
29	31.63940.000	VITE TSPCE 8.25	0,76 €	1
30	10.84090.000	ASTA COM.POMPA FR.POST.ALP-240/93	14,86 €	1
32	20.08261.000	KIT GUARNIZIONI POMPA .91180	15,24 €	1
33	20.08251.000	KIT PISTONE COMPL.POMPA FR.25.91180	17,31 €	1
40	28.05101.000	SERBATOIO OLIO FRENI REV 3	6,62 €	1
41	28.95311.000	STAFFA FISS.SERBATOIO OLIO REV 3	3,27 €	1
51	21.27101.000	LEVA FRENO ANT.NUDA-LEVA .02052	44,42 €	1
52	21.02052.000	LEVA COM.FRENO ANT.AJP REV 3	109,68 €	1
53	31.96806.000	VITE REGISTRO LEVA FR.ANT.AJP21.02052	13,46 €	1
56	12.68105.000	COPERCHIO SERB.OLIO POMPA (21.02421)	7,44 €	1

To see all drawing, select a model
