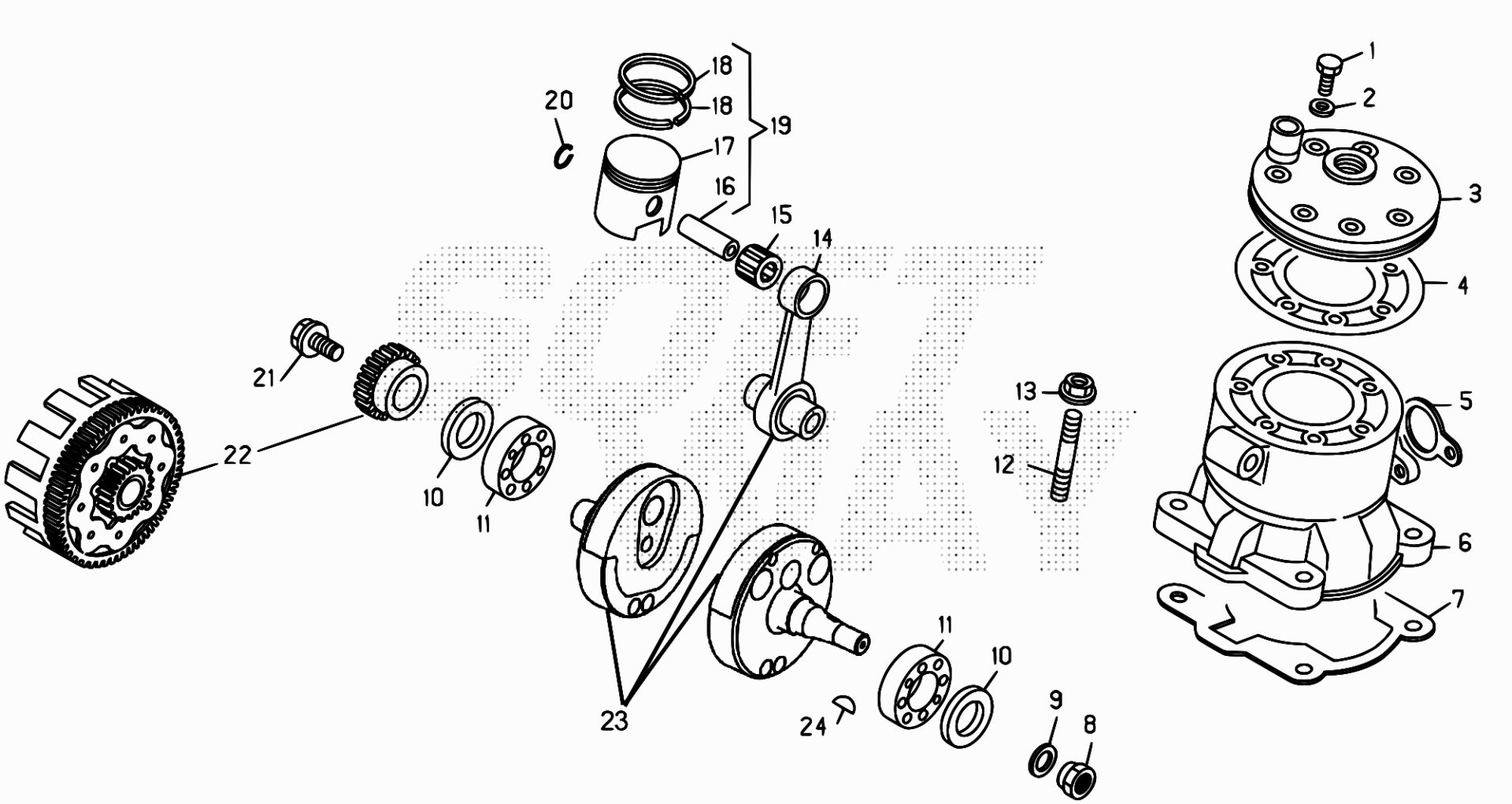

Drawing
Motore > Albero Motore/Pistone/Contralbero

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	11.52425.000	BULLONE SPEC. 7.33	0,41 €	1
2	27.45100.000	RONDELLA 7.12.0,5 RAME	0,70 €	1
5	16.80700.000	GUARNIZIONE SCARICO	2,88 €	1
7	16.61761.000	GUARNIZ.BASE CIL.0,5MM EVO/REV /70/90	9,08 €	1
8	13.27115.000	DADO SPECIALE .1,25 CH.24 -X VOL.ISKRA	5,54 €	1
9	27.57760.000	RONDELLA SPEC.VOLANO TECHNO	3,22 €	1
10	10.64660.000	ANELLO PARAOLIO .40.7 VYTON	15,13 €	1
11	12.99564.000	CUSCINETTO .62.16 C4 2AS	22,89 €	1
12	25.98080.000	PRIGIONIERO 8.46	2,28 €	1
13	13.17121.000	DADO SPECIALE M8 FLANGIATO CH.10 -LISCIO	0,50 €	1
14	11.03720.800	BIELLA COMPLETA TR-94	191,32 €	1
15	16.16700.000	GABBIA .22.22	18,20 €	1
16	28.94120.000	SPINOTTO .52	13,31 €	1
19	25.86671.800	PISTONE COMPLETO TECHNO-D.76	166,24 €	1
20	10.42600.000	ANELLO FERMA SPINOTTO	0,61 €	1
21	11.64100.000	BULLONE SPEC.INGR.MOTORE TECHNO	12,75 €	1
22	007.03.124.80.00	TRASMISSIONE PRIM. C/CAMP. /200	324,54 €	1
23	12.46000.000	CHIAVETTA 3.3,7.9,7	0,81 €	1

To see all drawing, select a model
