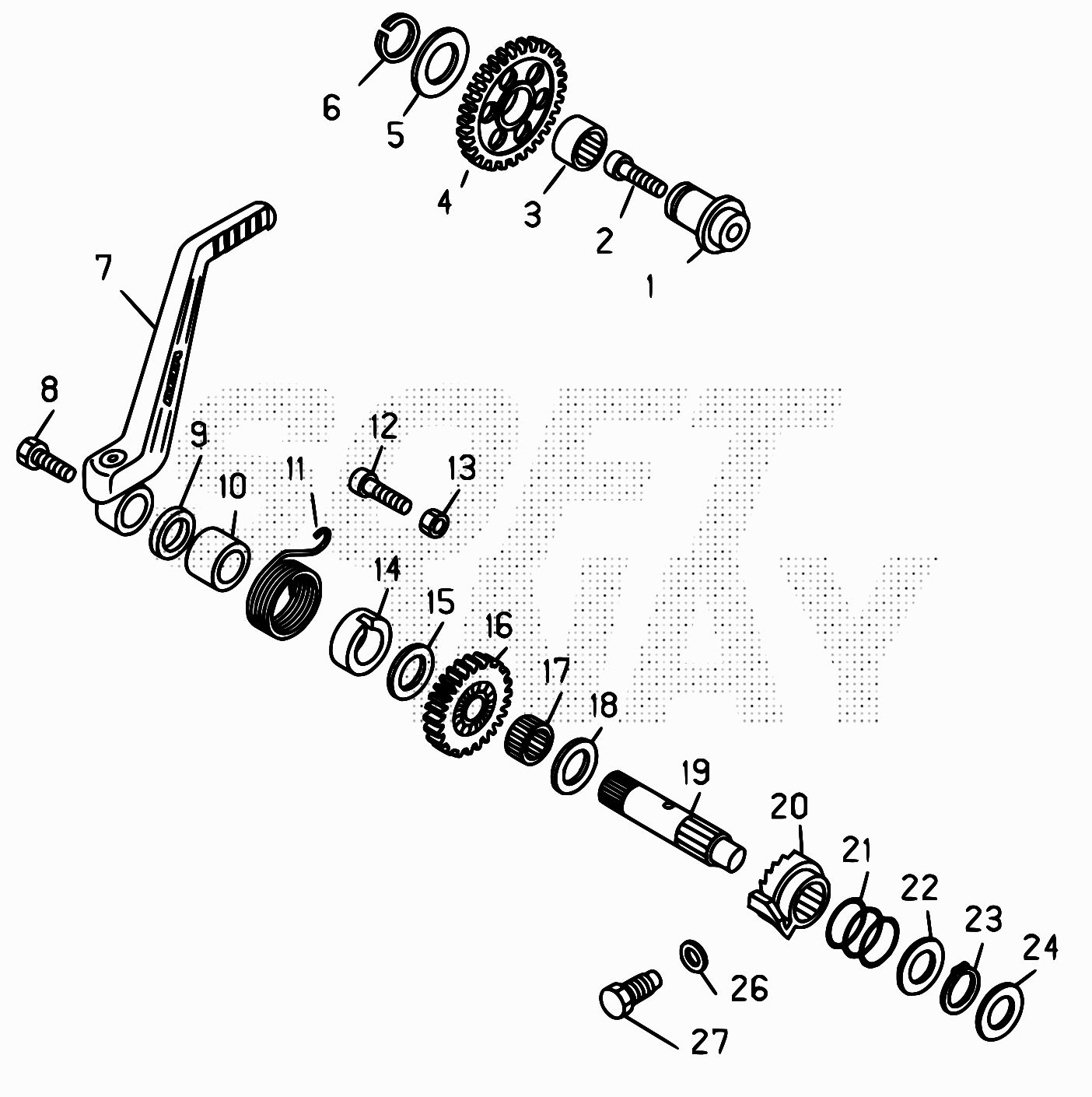

Drawing
Motore > Avviamento A Pedale

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	25.53190.000	PERNO PER INGR.RINVIO MM TECHNO	21,95 €	1
2	31.63890.000	VITE BRUGOLA TCCE 8.20	0,76 €	1
3	16.16560.000	GABBIA .22.10	8,61 €	1
4	18.67823.000	INGRANAGGIO RINVIO MM REV 3	35,15 €	1
5	27.72560.000	RONDELLA SPESS. C-70 .27	0,90 €	1
6	28.25300.000	SEEGER 18E	0,56 €	1
8	11.54521.000	BULLONE 8.16 RS C/RONDELLA CH.10	0,70 €	1
9	10.56015.000	ANELLO PARAOLIO .22.4	3,82 €	1
10	11.31066.000	BOCCOLA SINTERIZZATA .22.12,5	1,73 €	1
11	22.78972.000	MOLLA RITORNO LEVA M.M. REV 32004	4,47 €	1
12	31.34510.000	VITE BRUGOLA TCCE 6.20	0,61 €	1
13	13.11500.000	DADO 6.3,5 CH	0,50 €	1
14	13.55230.000	DISTANZIALE MESSA IN MOTO 125END	3,09 €	1
18	27.67500.000	RONDELLA SPESS. .25	0,61 €	1
16	18.14632.800	INGRANAGGIO MM REV 3	36,04 €	1
17	16.14300.000	GABBIA .20.10	8,22 €	1
19	10.15133.800	ALBERO MESSA IN MOTO REV 3	57,43 €	1
20	22.14111.800	MANICOTTO MM REV 3	32,88 €	1
21	22.36561.000	MOLLA PER MANICOTTO REV 3	0,70 €	1
22	27.73630.000	RONDELLA SPESS. C72 .30.0,5	0,56 €	1
23	28.25400.000	SEEGER 20E	0,56 €	1
24	27.64500.100	RONDELLA SPESS. .25.1,00	0,31 €	1
26	16.52000.000	GUARNIZIONE .16.1,5	0,31 €	1
27	11.65501.000	BULLONE SPEC.PER MANICOTTO	6,73 €	1

To see all drawing, select a model
