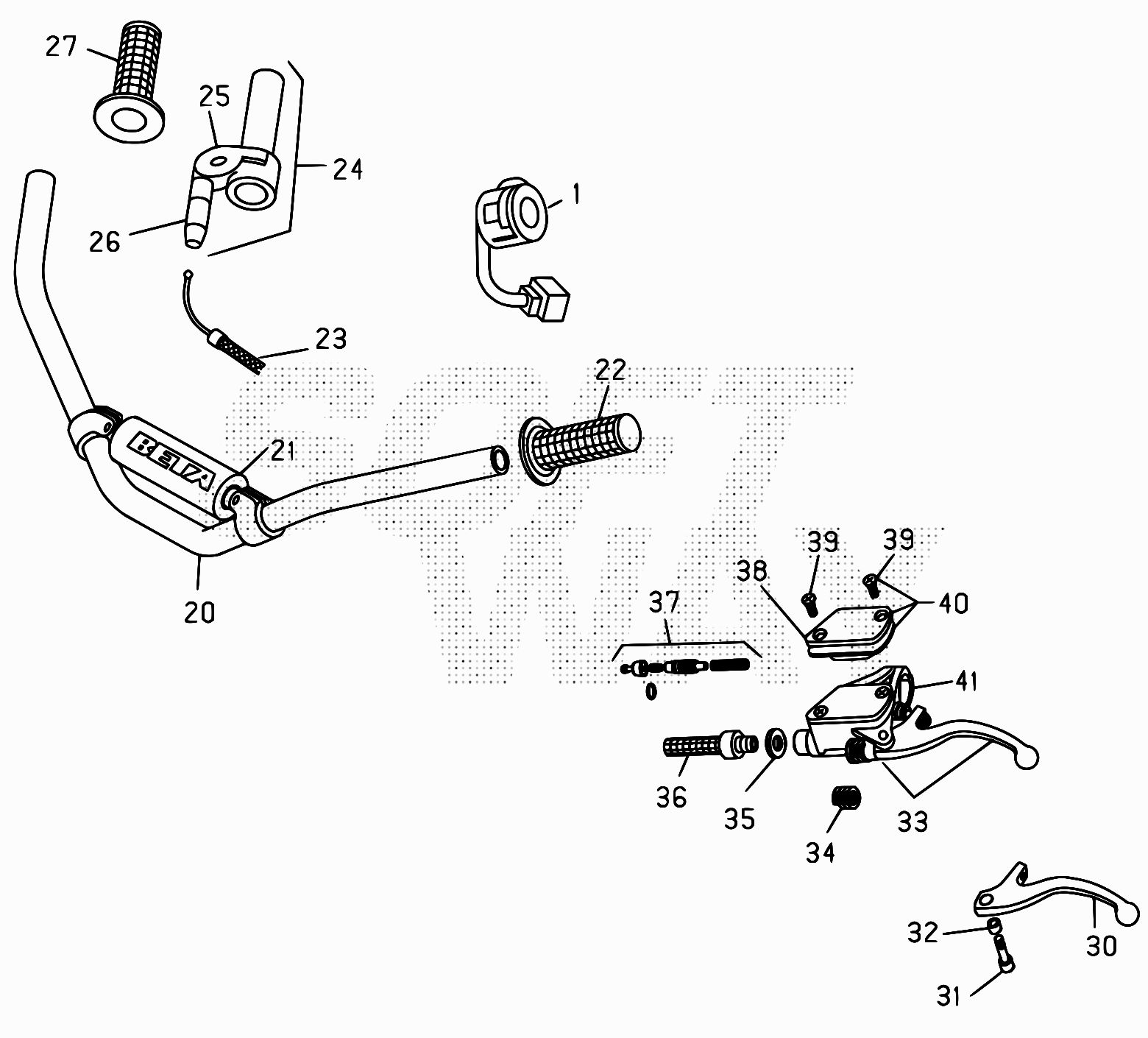

Drawing
Telaio > Comandi/Manubrio

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	13.36643.000	DIP LUCI REV 3	47,14 €	1
21	16.23593.057	GOMMA PROT.MANUBRIO REV 3'05	16,92 €	1
27	22.18531.000	MANOPOLE (COPPIA) REV 3	13,94 €	1
23	032.35.093.82.00	CAVO COMANDO GAS	10,52 €	1
24	12.55091.000	COMANDO GAS "NUDO" TRIAL	18,50 €	1
25	12.55960.000	COPERCHIETTO COM. GAS TR-34	7,20 €	1
26	16.34080.000	GOMMINO PROTEZ.REGISTRO COM.GAS TECHNO	0,76 €	1
31	31.96818.000	VITE SPECIALE LEVA FRENO / FRIZIONE	6,08 €	1
32	11.26465.000	BOCCOLA SPECIALE LEVA FR./FRIZ. REV 3	1,66 €	1
34	22.38701.000	MOLLA REGISTRO LEVA FRIZ./FRENO REV 3	3,01 €	1
35	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	1
36	29.09103.000	TUBO FRIZ.IDRAUL.X POMPA BASSANO	49,43 €	1
37	20.05083.800	KIT PIST. POMPE COMPL. (2102058/2102428)	38,33 €	1
39	31.23410.052	VITE COP.SERB.OLIO PER (2102428/2102058)	0,39 €	1
40	20.05074.000	KIT SERBATOIO OLIO POMPA .02428	15,97 €	1
41	12.55016.000	COLLARINO FISSAG. LEVE (2102058/2102428)	1,76 €	1

To see all drawing, select a model
