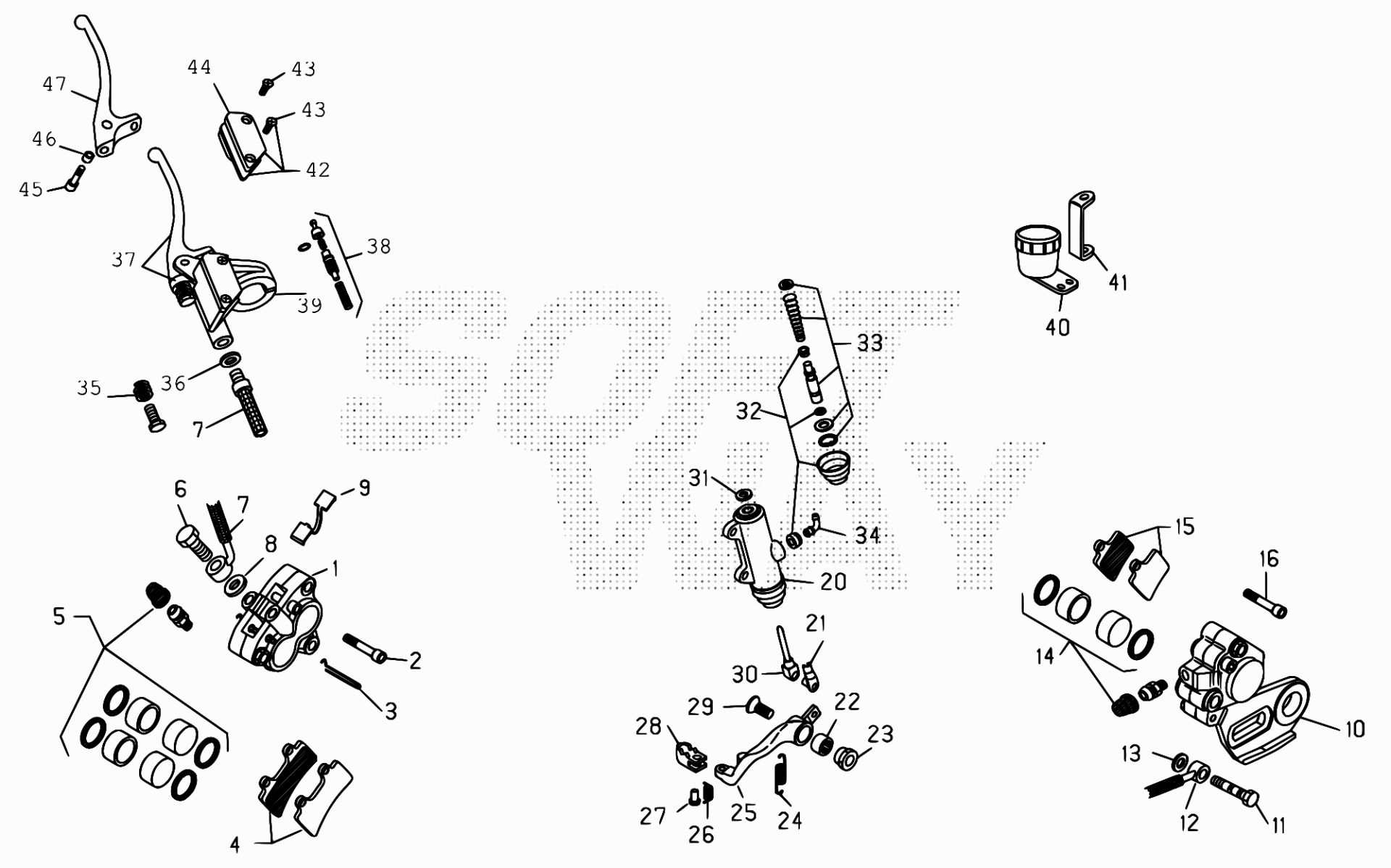

Drawing
Telaio > Freni

Valid for:

BETA > TRIAL REV 250 > 2007

Rif.	Sku	Name	Price	Qty needed
16	11.70521.000	BULLONE FERMAPASTIGLIE PINZA .03057/8	6,88 €	1
3	22.32206.000	MOLLA FERMA PASTIGLIE X PINZA25.03057	2,71 €	1
4	25.25352.000	PASTIGLIE PER PINZE REV-3(COPPIA) GALFER	32,17 €	1
5	20.02714.000	KIT PISTONCINI E GUARNIZ. PINZA .03057	60,99 €	1
6	11.65040.000	BULLONE FORATO .1 X TUBO FRENO	2,49 €	1
7	29.09123.000	TUBO FRENO ANT.POMPA REV 3	41,68 €	1
36	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	1
9	25.98915.000	PROTEZIONE PASTIGLIE FRENO REV3(BASSANO)	3,18 €	1
11	11.65052.000	BULLONE FORATO M10X1 CH.11 REV 3'05	7,44 €	1
20	25.91188.000	POMPA FRENO POST. REV 3	62,66 €	1
21	28.93130.000	STAFFA BLOCC. ASTA FRENO	4,21 €	1
22	11.22220.000	BOCCOLA A RULLI .18.16 2RS	8,22 €	1
23	11.26611.000	BOCCOLA PEDALE FRENO TRIAL	3,90 €	1
24	007.36.044.00.00	MOLLA PEDALE FRENO	1,74 €	1
25	25.28103.000	PEDALE FRENO REV 4T	43,09 €	1
26	22.62090.000	MOLLA RIT.MOZZO PED.FRENO B4	1,05 €	1
27	25.54450.000	PERNO SNODO PEDALE FRENO	3,82 €	1
28	22.90052.000	MOZZETTO C/PEDANA REV 3	7,54 €	1
29	31.63940.000	VITE TSPCE 8.25	0,76 €	1
30	10.84020.000	ASTA COM. POMPA FRENO POST. TR	9,99 €	1
32	20.08262.000	KIT RICAMBI POMPA FRENO .91185	16,47 €	1
34	27.23424.000	RACCORDO ° FORO D 3 POMPA POST.BASSANO	2,95 €	1
35	22.38701.000	MOLLA REGISTRO LEVA FRIZ./FRENO REV 3	3,01 €	1
38	20.05083.800	KIT PIST. POMPE COMPL. (2102058/2102428)	38,33 €	1
39	12.55016.000	COLLARINO FISSAG. LEVE (2102058/2102428)	1,76 €	1
40	28.05101.000	SERBATOIO OLIO FRENI REV 3	6,62 €	1
41	28.95311.000	STAFFA FISS.SERBATOIO OLIO REV 3	3,27 €	1
42	20.05075.000	KIT SERBATOIO OLIO POMPA .02058	18,08 €	1
43	31.23410.052	VITE COP.SERB.OLIO PER (2102428/2102058)	0,39 €	1
44	12.68107.000	COPERCHIO SERBATOIO OLIO POMPA (2102058)	10,31 €	1
45	31.96818.000	VITE SPECIALE LEVA FRENO / FRIZIONE	6,08 €	1
46	11.26465.000	BOCCOLA SPECIALE LEVA FR./FRIZ. REV 3	1,66 €	1
47	21.27103.000	LEVA FRENO ANT.NUDA-LEVA .02058	33,01 €	1

To see all drawing, select a model

BETA > TRIAL REV 250 > 2007
