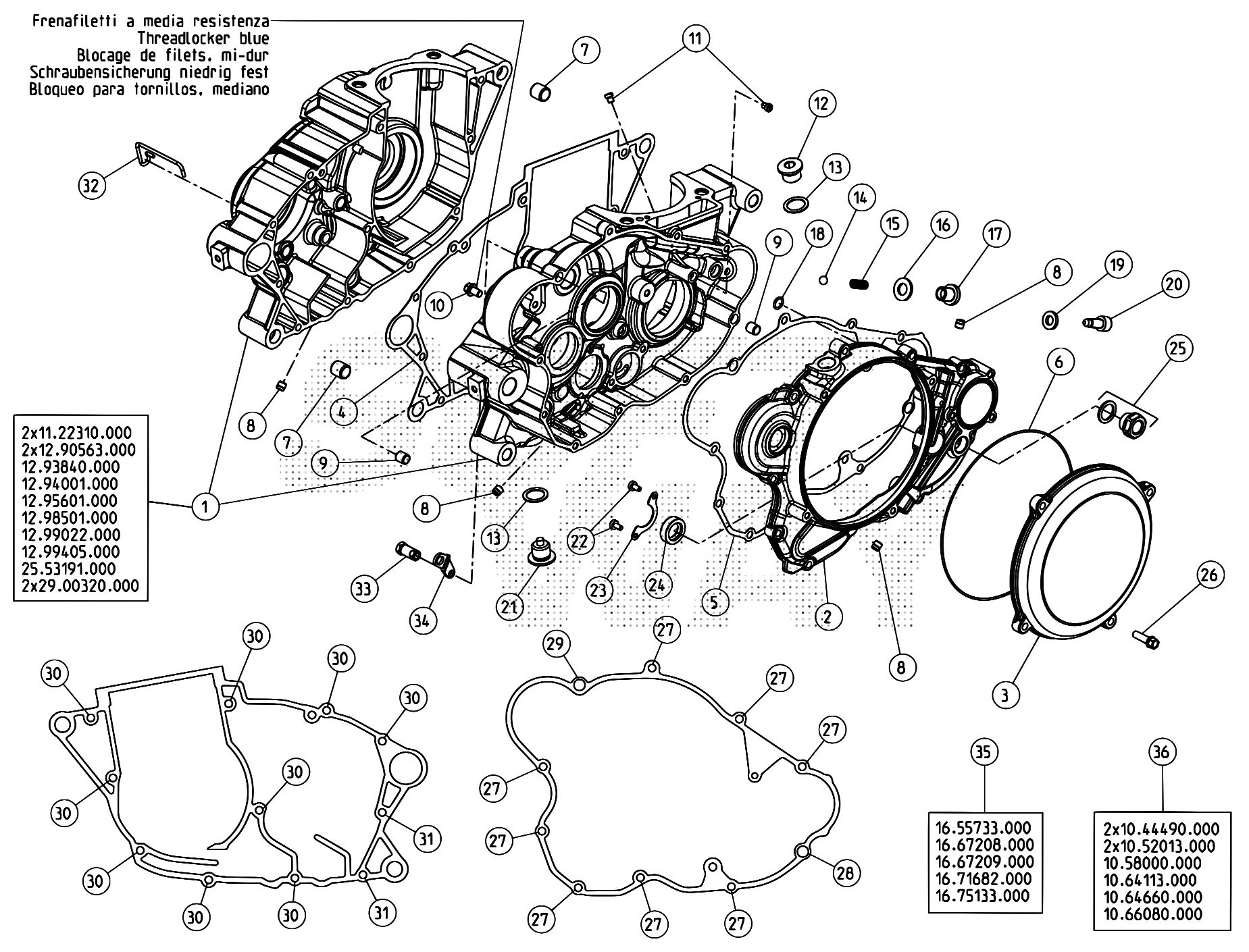

Drawing
Motore > Basamento

Valid for:

BETA > TRIAL REV 250 4T > 2007

Rif.	Sku	Name	Price	Qty needed
1	12.06351.800	CARTER EVO COMPLETO	1.040,11 €	1
2	12.62670.800	COPERCHIO FRIZIONE INTERNO - COMPLETO	182,99 €	1
3	12.63112.000	COPERCHIO FRIZIONE ESTERNO	39,93 €	1
4	16.55733.000	GUARNIZIONE CENTRALE CARTER	37,39 €	1
6	10.67340.000	ANELLO OR COP.FRIZ.EST.TECHNO	3,33 €	1
7	16.41500.000	GRANO RIFERIMENTO ,5.13.13	3,66 €	1
8	29.00320.000	TAPPO OLIO AD ESPANSIONE	2,59 €	1
9	16.36500.000	GRANO RIFERIMENTO 9.10	1,65 €	1
10	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	1
11	16.42901.000	GETTO CARTER VOLANO	2,99 €	1
12	29.10290.000	TAPPO CARICO OLIO	3,66 €	1
13	16.53600.000	GUARNIZIONE .22,5.1	0,31 €	1
14	28.90201.000	SFERA D.7	0,21 €	1
15	22.34110.000	MOLLA VALVOLA DI MAX	1,21 €	1
16	27.60265.000	RONDELLA SPESS. .18.1,5 IN RAME	0,56 €	1
17	31.65050.000	VITE TORX M12 X	13,74 €	1
18	10.66184.000	ANELLO OR 8,50.1,50 FKN	0,57 €	1
19	27.58064.000	RONDELLA SPESS. 8.16.2,5 RAME	1,10 €	1
20	31.64200.000	VITE M8 PMS	1,92 €	1
21	29.00451.000	TAPPO C/CALAMITA SCARICO OLIO4T	10,38 €	1
22	31.73000.000	VITE SPEC. 4.8.TC 8 VOLANO	0,31 €	1
23	25.57658.000	PIASTRINA FISSAGGIO ANELLO PARAOLIO	6,06 €	1
24	10.52013.000	ANELLO PARAOLIO .24.7	8,97 €	1
25	29.10031.000	TAPPO INDICATORE OLIO CRUISER	28,28 €	1
26	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	1
27	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	1
28	11.50300.000	BULLONE 6.30 RS CH 8	0,35 €	1
29	11.50360.000	BULLONE 6.40 RS CH 8	0,57 €	1
30	11.05485.000	BULLONE 6.60 RS CH 8	1,07 €	1
31	11.50535.000	BULLONE 6.45 RS CH 8	0,95 €	1
32	25.24584.000	PASSACAVO TUBI SFIATO MOTORE REV 4T	2,72 €	1
33	31.96824.000	VITE SPECIALE RUBINETTO BENZINA EVO	8,06 €	1
34	25.59627.000	PIASTRINA FISSAGGIO RUBINETTOELETTRICO	13,07 €	1
35	28.08079.800	SERIE GUARNIZIONI	141,67 €	1
36	28.08078.800	SERIE PARAOLIO	55,69 €	1

To see all drawing, select a model

BETA > TRIAL REV 250 4T > 2007
