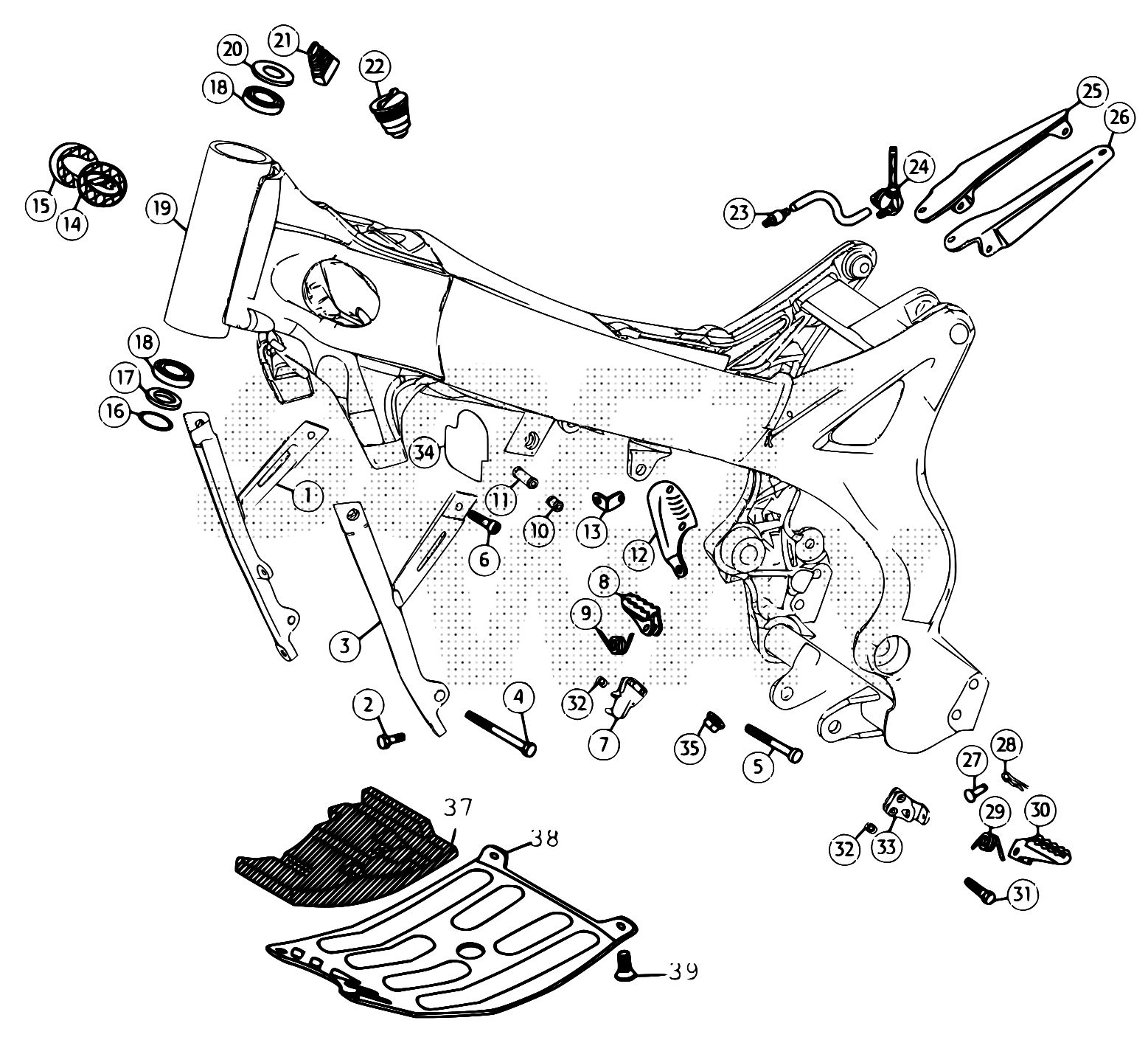

Drawing
Telaio > Accessori Telaio

Valid for:

BETA > TRIAL REV 250 4T > 2008

Rif.	Sku	Name	Price	Qty needed
1	29.11337.000	TELAIO COLLEGAMENTO DX REV 4T	130,52 €	1
2	11.54521.000	BULLONE 8.16 RS C/RONDELLA CH.10	0,70 €	1
4	11.63955.000	BULLONE .135 PF CH RS	25,85 €	1
5	31.65627.000	VITE SPECIALE M10.100 PASSO 1,25	25,69 €	1
6	31.63881.000	VITE BRUGOLA TCCE 8.16 T.BASSA(DIN )	0,41 €	1
7	28.99294.000	SUPP. PEDANA P/PIEDI DX REV 3/REV 4T	50,86 €	1
8	25.32524.000	PEDANA P/PIEDI DX REV 4T	30,04 €	1
9	22.62010.000	MOLLA PEDANA DX TRIAL ED ENDURO	1,60 €	1
10	13.48863.000	DISTANZIALE TESTA SX	7,37 €	1
11	13.48862.000	DISTANZIALE TESTA DX	6,83 €	1
12	28.95331.059	SUPPORTO BOBINA REV 4T	10,05 €	1
15	16.44562.159	GRIGLIA P/ARIA DX TELAIO REV3 -NERO-	3,73 €	1
16	10.66860.000	ANELLO OR ,60.39,84.2,62	0,90 €	1
17	10.67390.000	ANELLO P/POLVERE FORCELLA TR34	5,65 €	1
18	12.98300.000	CUSCINETTO CONICO .42.15	33,42 €	1
19	29.11487.800	TELAIO ANTERIORE REV 4T	2.114,28 €	1
20	28.17750.000	SCODELLINO P/POLVERE SUP.PER FORCELLA	9,31 €	1
22	29.10512.859	TAPPO SERB.BENZ.C/VALVOLA SF.REV3 NERO	32,11 €	1
23	15.24651.000	FILTRO BENZINA	4,16 €	1
24	27.79914.000	RUBINETTO ELETTRICO REV 4T	133,54 €	1
25	28.97018.000	STAFFA SUP.DX SCAT. FILTRO REV 3	14,16 €	1
26	28.97017.000	STAFFA SUP.SX SCAT. FILTRO REV 3	12,77 €	1
27	25.54467.000	PERNO PEDANA POGGIAPIEDI	14,05 €	1
28	12.81993.000	COPIGLIA PEDANA 3X20	0,76 €	1
29	22.62020.000	MOLLA PEDANA SX TRIAL ED ENDURO	1,60 €	1
30	25.32534.000	PEDANA P/PIEDI SX REV 4T	30,04 €	1
31	11.55050.000	BULLONE 8.25 CH RS	0,90 €	1
32	032.32.036.00.00	INSERTO M8	5,19 €	1
33	28.99304.000	SUPP. PEDANA P/PIEDI SX REV 3/REV 4T	50,86 €	1
34	15.02521.000	FELTRO ISOLANTE SOTTOSERBATOIO	5,67 €	1
35	13.21050.000	DADO AUTOBLOCCANTE FLANGIATO M10X1,25	2,72 €	1
37	16.23327.000	GOMMA PER CARTER PARASASSI REV 4T	19,76 €	1
38	12.32185.000	CARTER P/SASSI REV 4T	201,30 €	1
39	31.64070.000	VITE FLANGIATA 8X25 CH10	0,76 €	1

To see all drawing, select a model

BETA > TRIAL REV 250 4T > 2008
