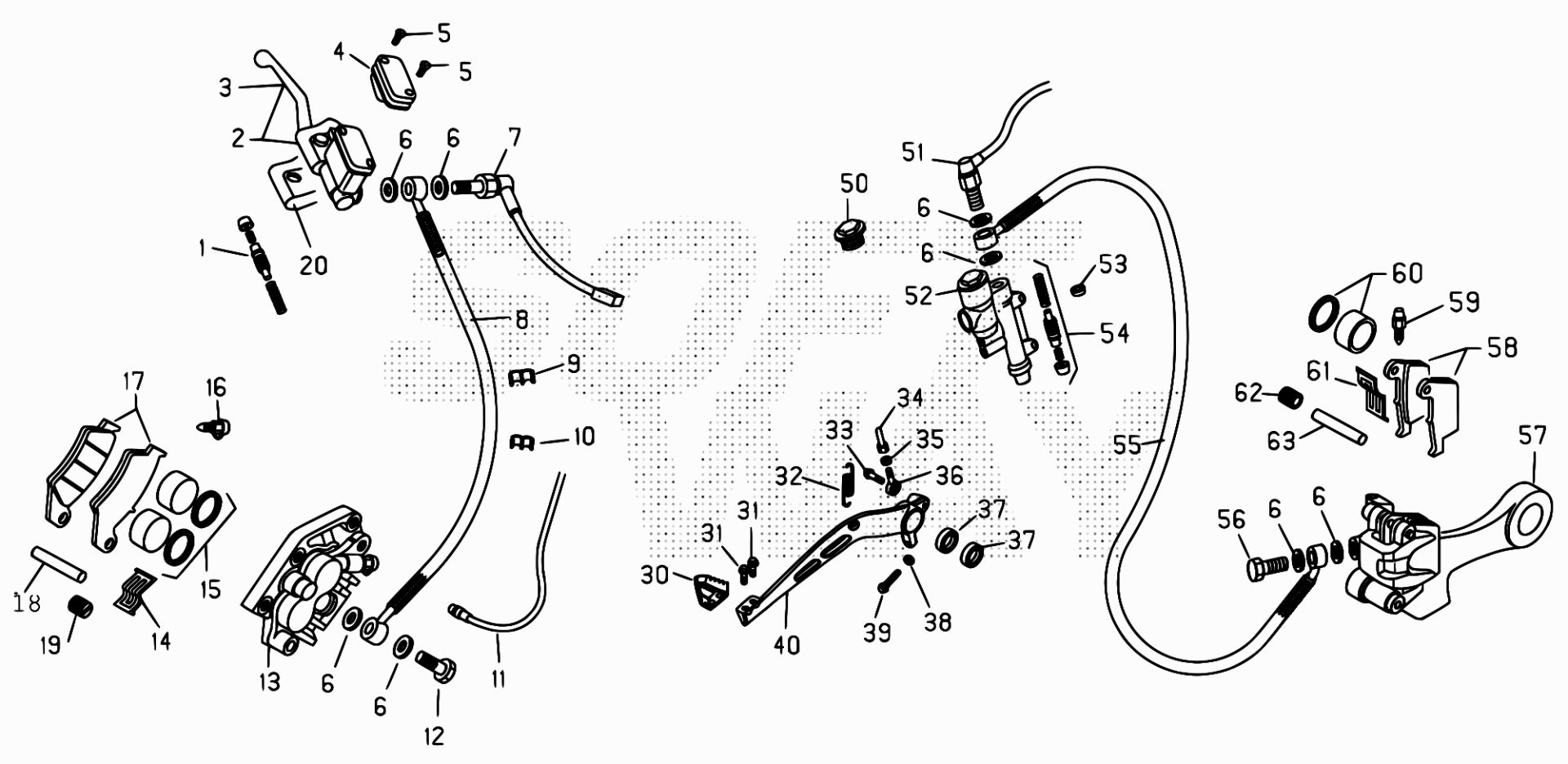

Drawing
Telaio > Freni

Valid for:

BETA > ENDURO RR 525 > 2006

Rif.	Sku	Name	Price	Qty needed
1	20.08258.000	KIT PISTONE COMPL. POMPA FRENO .02057	24,62 €	1
2	21.02057.000	LEVA COM. FRENO ANT. C/POMPA RR 4T	132,09 €	1
3	21.27104.000	LEVA FRENO ANT.NUDA-LEVA .02057	24,40 €	1
4	20.08259.000	KIT COPERCHIO SERB. POMPA FRENO .02057	12,43 €	1
5	31.23410.052	VITE COP.SERB.OLIO PER (2102428/2102058)	0,39 €	1
6	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	1
7	18.89621.000	INTERRUT.STOP PRES.90°M10X1,25 CON CABL.	18,87 €	1
8	29.09101.000	TUBO FRENO A DISCO ANT. RR 4T	62,18 €	1
9	25.24443.000	PASSACAVO DOPPIO TIPO 6/6	1,01 €	1
10	25.24442.000	PASSACAVO DOPPIO TIPO 6/8	1,05 €	1
11	28.79011.000	SENSORE REED PER STRUMENTO DIGITALE RR4T	43,43 €	1
56	11.65053.000	BULLONE FORATO M10X125 TUBO FRENO RR 4T	2,57 €	1
13	25.03056.000	PINZA FRENO ANTERIORE	149,67 €	1
14	22.32207.000	MOLLA FERMA PASTIGLIE X PINZA25.03056	4,43 €	1
15	20.02716.000	KIT PISTONCINI E GUARNIZ. PINZA .03056	43,07 €	1
16	28.91001.000	SFIATO PINZA FRENO 2503056	4,38 €	1
18	25.41859.000	PERNO ACORAG.PASTIGLIE PINZA ANT.2503056	4,36 €	1
62	31.96821.000	VITE SPECIALE PER PERNO PINZA2503056/66	3,53 €	1
20	16.33841.000	GOMMINO COPRILEVA RR 4T	8,99 €	1
30	22.90053.000	MOZZETTO CON PEDANA	3,61 €	1
31	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	1
32	22.48813.000	MOLLA	3,64 €	1
33	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	1
34	10.84094.000	ASTA COM.POMPA FR. POST. RR 4T	4,95 €	1
35	13.11500.000	DADO 6.3,5 CH	0,50 €	1
36	28.93254.000	SNODO SFERICO PER ASTA COMANDOFRENO	24,85 €	1
37	12.93388.000	CUSCINETTO 8.22.7	9,60 €	1
38	13.13020.000	DADO AUTOBLOCCANTE 6 BASSO	0,56 €	1
40	25.28087.000	PEDALE FRENO RR 4T	41,30 €	1
50	20.08263.000	KIT TAPPO COMPLETO POMPA FRENO .91176	35,15 €	1
51	18.89622.000	INTERRUT.STOP PRES.90°M10X1 CON CABLAG.	19,61 €	1
54	25.91176.000	POMPA FRENO POST. RR 4T	113,97 €	1
55	29.09427.000	TUBO FRENO A DISCO POST. RR 4T	45,81 €	1
57	25.03066.000	PINZA FRENO POSTERIORE	182,67 €	1
59	28.91002.000	SFIATO PINZA FRENO 2503066	5,40 €	1
61	22.32208.000	MOLLA FERMA PASTIGLIE X PINZA25.03066	4,11 €	1
63	25.41860.000	PERNO ACORAG.PASTIGLIE PINZA POS.2503066	6,88 €	1

To see all drawing, select a model

BETA > ENDURO RR 525 > 2006
