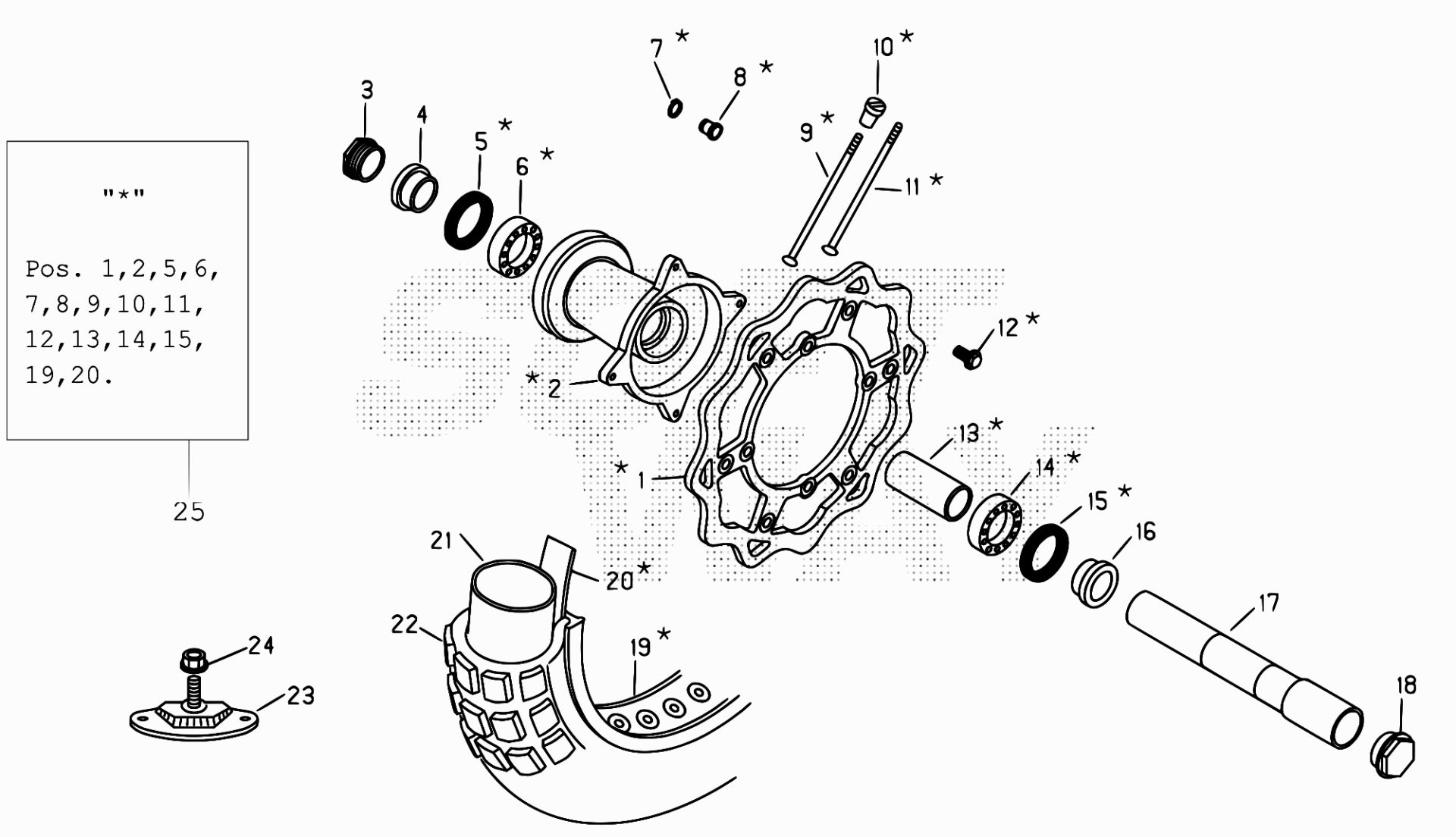

Drawing
Telaio > Ruota Anteriore

Valid for:

Rif.	Sku	Name	Price	Qty needed
2	016.41.010.00.00	MOZZO ANT. C/CUSC. E DIST.INTERNO RR 4T	273,02 €	1
16	13.85519.000	DISTANZIALE MOZZO ANT. RR 4T-ANODIZZATO-	9,27 €	1
15	10.66000.000	ANELLO PARAOLIO .47.7	3,48 €	1
14	020.41.003.00.00	CUSCINETTO .47.9	16,26 €	1
7	28.22570.000	SEEGER RA5 UNI	0,65 €	1
9	27.25051.800	RAGGIO 4.227 ANT. CON NIPPLE	4,11 €	1
10	23.10122.000	NIPPLES ACCIAIO M5/4.50 RR 4T	1,53 €	1
11	27.25052.800	RAGGIO 4.230 ANT. CON NIPPLE	5,06 €	1
12	11.52515.000	BULLONE 8.14 (10.9) UNI4759	0,93 €	1
13	13.62708.000	DISTANZ. INT. MOZZO ANT. RR 4T 30X36X66	16,36 €	1
17	25.55697.000	PERNO RUOTA ANTERIORE RR 4T	54,84 €	1
18	29.10032.000	TAPPO PERNO RUOTA ANTERIORE RR 4T	8,94 €	1
19	12.42901.000	CERCHIO ANTERIORE X 1,60 36FORI RR4T	223,57 €	1
20	15.38200.000	FLAP .25	5,01 €	1
23	15.17551.000	FERMAFASCIONE 1,60" FORN.ADLER	18,57 €	1
23	036.41.010.00.00	FERMACOPERTONE	11,76 €	1
24	13.17120.000	DADO M8 FLANGIATO CH.13 (ZIGRINATO)	0,65 €	1
25	27.02559.057	RUOTA ANTERIORE RR 4T	805,47 €	1

To see all drawing, select a model
