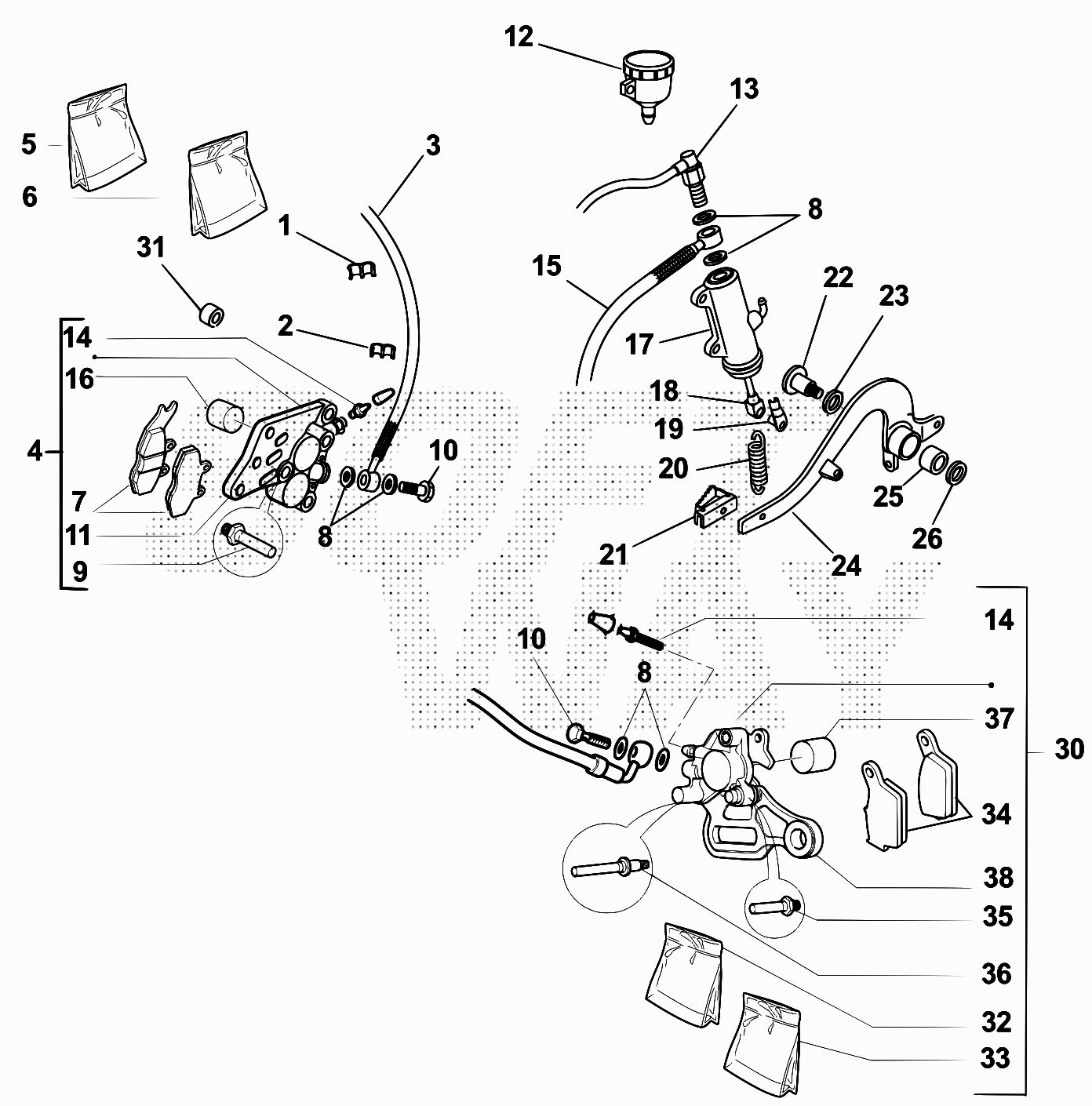

Drawing
Telaio > Freni

Valid for:

BETA > ENDURO RR 50 > 2009

Rif.	Sku	Name	Price	Qty needed
1	25.24442.000	PASSACAVO DOPPIO TIPO 6/8	1,05 €	1
2	25.24443.000	PASSACAVO DOPPIO TIPO 6/6	1,01 €	1
3	29.09523.000	TUBO FRENO ANT.X PINZA BAS.RR STD/MOT'05	61,00 €	1
4	25.03087.009	PINZA FRENO ANT. RR'09	138,53 €	1
5	20.08269.000	KIT RICAMBI PINZA FRENO .03087	19,75 €	1
6	20.08271.000	KIT RICAMBI PINZA/VITI REGGI PAST.MOLLA	17,93 €	1
8	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	1
35	25.41854.000	PERNO ANCOR.D 8 PINZA 2503049/67/73/87	3,75 €	1
10	11.65040.000	BULLONE FORATO .1 X TUBO FRENO	2,49 €	1
11	28.98119.000	SUPPORTO PINZA FRENO .03087	45,90 €	1
12	28.05100.000	SERBATOIO OLIO FRENI TRIAL/ENDURO	7,14 €	1
13	18.89622.000	INTERRUT.STOP PRES.90°M10X1 CON CABLAG.	19,61 €	1
14	31.96801.000	VITE SPURGO X PINZA .03049/73/80/87	7,12 €	1
15	29.09512.000	TUBO FRENO POST. RR	35,78 €	1
16	25.69444.000	PISTONCINO D.25 PINZA .03087	16,49 €	1
17	25.91177.009	POMPA FRENO POSTERIORE	57,75 €	1
18	10.84040.000	ASTA COM. POMPA FRENO POST.	9,99 €	1
19	28.93130.000	STAFFA BLOCC. ASTA FRENO	4,21 €	1
20	22.48810.000	MOLLA RITORNO PED.FRENO END.	1,78 €	1
21	22.90060.000	MOZZETTO C/PEDANA DENTATA RR-50	9,39 €	1
22	11.64600.000	BULLONE SPEC.PEDALE FRENO RR-50	5,26 €	1
23	27.64500.100	RONDELLA SPESS. .25.1,00	0,31 €	1
26	10.41190.000	ANELLO PARAPOLVERE .21.3	2,18 €	1
30	25.03073.009	PINZA FRENO POSTERIORE	163,47 €	1
31	13.49197.000	DISTANZ.X PINZA FORC.D.36 MOT 8,2X16X6,5	3,33 €	1
32	20.08272.000	KIT RICAMBI PINZA FRENO .03067/73	15,85 €	1
33	20.08273.000	KIT RICAMBI PINZA(PERNI-GRANO)2503073/67	25,00 €	1
34	25.25345.000	PASTIGLIE PER PINZA .03067/73	41,94 €	1
36	25.41856.000	PERNO ANCORAGGIO D 9 PINZA .03067/73	10,41 €	1
37	25.69459.000	PISTONCINO D.30 X PINZA .03067/73	24,83 €	1
38	28.98121.000	SUPPORTO PINZA FRENO .03073	60,80 €	1

To see all drawing, select a model

BETA > ENDURO RR 50 > 2009
