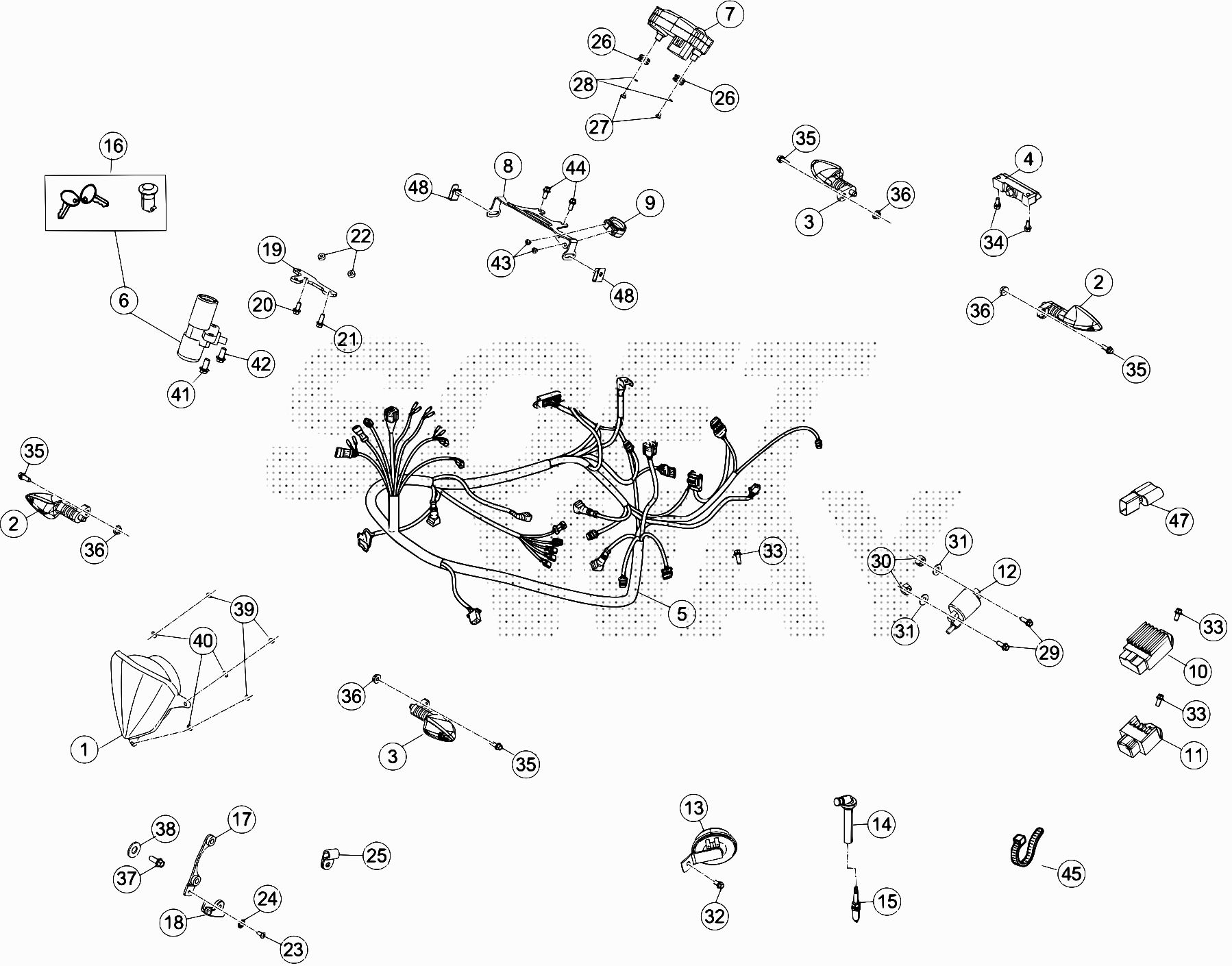

Drawing
Telaio > Impianto Elettrico

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	16.46210.000	GRUPPO OTTICO RR 4T	45,24 €	1
2	18.12682.000	INDICATORE DIREZ. ANT DX - POST SX VAM	20,06 €	1
3	18.12692.000	INDICATORE DIREZ. ANT SX - POST.DX VAM	20,06 €	1
4	020.40.030.80.00	FANALINO POST. A LED COMPL. RR 4T	30,30 €	1
5	024.40.020.00.00	IMPIANTO ELETTRICO RR 50CC END.MOT	111,25 €	1
8	024.40.005.00.26	SUPPORTO TACHIMETRO D.37 NERO	9,11 €	1
9	25.24464.000	PASSACAVO MASCHERINA FARO	9,67 €	1
11	27.28094.000	REGOLATORE	163,37 €	1
12	11.20632.000	BOBINA ATE ELETTR. RR/RR AM6/2VA -AET-	121,05 €	1
13	007.40.050.00.00	AVVISATORE ACUSTICO EVO 2T/4T	6,50 €	1
14	27.13557.000	RACCORDO CANDELA SCHERMATO RJ7-10 D	8,34 €	1
15	34.02240.000	CANDELA NGK BR9ES C/RESIST. (1101559000)	17,20 €	1
16	021.40.041.82.00	SERRATURA	28,63 €	1
17	024.36.005.00.05	STAFFA SUP. PINZA E HALL -ZINCATA-	27,63 €	1
18	021.40.005.00.00	SENSORE HALL	47,01 €	1
19	024.40.003.00.05	SUPPORTO COM.C/BLOCCAST.RR50 D37-ZINCATO	9,36 €	1
21	31.34400.000	VITE BRUGOLA TSPCE 6.20	0,61 €	1
22	024.40.007.00.05	DISTANZIALE SUPPORTO COMMUTATORE RR50	1,90 €	1
23	31.29850.000	VITE TTLIC 5.12 TESTA	0,50 €	1
24	27.36010.000	RONDELLA D.5 ZIGRINATA	0,28 €	1
25	15.14301.052	FASCETTA FISS.TUBO FRENO POST.ALP-4T	1,02 €	1
26	16.34915.000	GOMMINO STAFFA CONTAKM RR 4T -	0,27 €	1
27	31.23566.000	VITE 4,5.9 SCREWPLAST TCCCR	0,70 €	1
28	27.36500.000	RONDELLA 5.15	0,31 €	1
29	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	1
30	13.13020.000	DADO AUTOBLOCCANTE 6 BASSO	0,56 €	1
31	27.40500.000	ROSETTA PIANA 6.12.1,6 DIN	0,21 €	1
35	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
33	11.47017.000	BULLONE 6.12 FLANGIATO AUTOFILETTANTE	4,87 €	1
34	11.46360.000	BULLONE 5.16 RS CH 8 FLANGIATO	0,65 €	1
36	13.12550.000	DADO M6.5 FLANGIATO	0,50 €	1
37	31.64018.000	VITE M8.10 UNI .9	0,43 €	1
38	27.56055.000	RONDELLA 8.13 ZIGRINATA	0,45 €	1
39	31.26190.000	VITE 4.12 TCIC UNI	0,04 €	1
40	27.34650.000	RONDELLA 4.9	0,10 €	1
42	31.63923.000	VITE A STRAPPO M8.12/14	3,73 €	1
41	31.63925.000	VITE A STRAPPO M8.18	4,01 €	1
43	31.23370.000	VITE 4.11 TTLIC AUTOFIL.(X PLASTICA)	0,21 €	1
44	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	1
45	15.14264.000	FASCETTA PLAST	0,76 €	1
47	024.40.006.00.00	MODULO CONDENSATORE/DIODO RR	25,56 €	1
48	25.60311.000	PIASTRINA PER VITE M6	1,11 €	1

To see all drawing, select a model

BETA > ENDURO RR 50 > 2012

BETA > ENDURO RR 50 > 2013

BETA > ENDURO RR 50 > 2014
