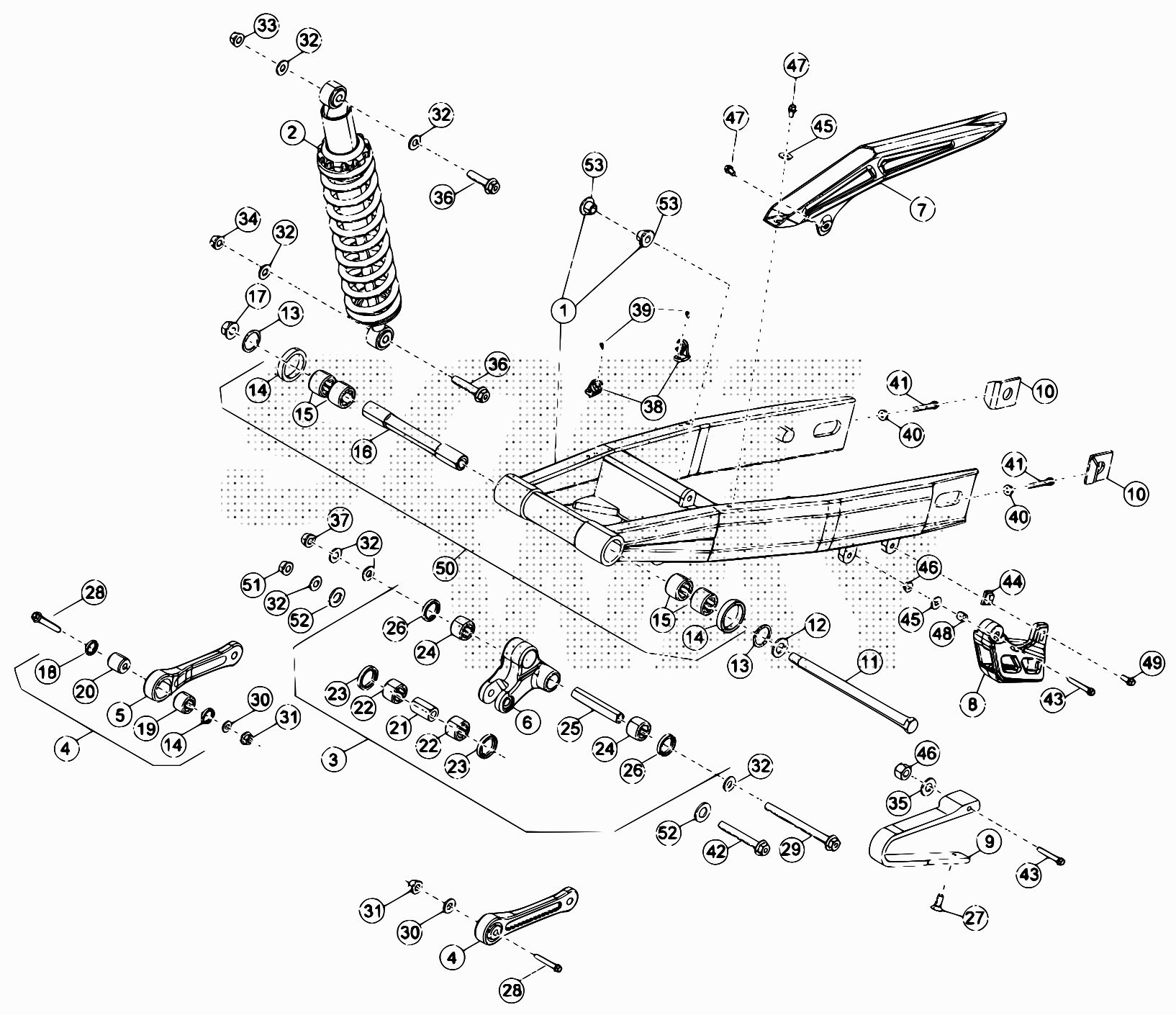

Drawing
Telaio > Forcellone/Sospensione Posteriore

Valid for:

Rif.	Sku	Name	Price	Qty needed
50	024.33.056.80.00	FORCELLONE RR 2T	416,56 €	1
2	024.33.001.00.00	AMMORTIZZATORE RR 50CC	315,42 €	1
6	11.20476.800	BILANCIERE COMPLETO	113,80 €	1
5	11.19851.866	BIELLETTA COMPLETO	57,78 €	1
7	12.88591.159	COPRICATENA SUP. RR 4T NERO	9,41 €	1
8	29.10071.000	TASSELLO GUIDACATENA INFERIORE RR4T	23,12 €	1
9	29.10093.052	TASSELLO G/CATENA SUP. URBAN -NERO-	14,81 €	1
10	024.33.020.00.05	TIRACATENA RR -ZINCATO-	4,66 €	1
11	25.55730.000	PERNO FORCELLONE TRIAL ED ENDURO	17,30 €	1
12	27.55600.000	RONDELLA .24.2,5 BISELLATE	0,56 €	1
13	27.73680.000	RONDELLA NYLON .35.2 FORC.	2,70 €	1
14	10.41197.000	ANELLO PARAPOLVERE .28.4 RZBL	1,73 €	1
15	11.22980.000	BOCCOLA A RULLI .28.16	4,92 €	1
16	13.48082.000	DISTANZIALE FORCELLONE .22.178	26,84 €	1
17	13.21130.000	DADO AUTOBLOCCANTE FLANGIATO M12 X 1,25	5,70 €	1
18	007.33.010.00.00	PARAPOLVERE INTERNO 22X28X4	8,88 €	1
21	13.47610.000	DISTANZIALE BIL.10.20.34	6,73 €	1
22	11.22850.000	BOCCOLA A RULLI .26.12	6,93 €	1
23	10.41195.000	ANELLO PARAPOLVERE .26.4 NBR	2,26 €	1
24	11.22450.000	BOCCOLA A RULLI HK .21.16	7,58 €	1
25	13.47710.000	DISTANZIALE BIL. .15.84	5,75 €	1
26	10.41190.000	ANELLO PARAPOLVERE .21.3	2,18 €	1
27	31.30600.000	VITE 6.16 TSPCE BR	0,56 €	1
28	11.55500.000	BULLONE 8.40 PF CH RS	1,05 €	1
29	31.65700.000	VITE TCCE M10.120 (12.9) ZINC. NERA	6,34 €	1
30	27.49500.000	RONDELLA 8.16	0,31 €	1
31	13.17020.000	DADO AUTOBLOCCANTE 8 BASSO	0,85 €	1
32	27.54000.000	RONDELLA .21.2	0,56 €	1
33	13.21010.000	DADO AUTOBLOCCANTE ALTO	0,85 €	1
37	13.19010.000	DADO AUTOBLOCCANTE BASSO	0,85 €	1
35	27.40500.000	ROSETTA PIANA 6.12.1,6 DIN	0,21 €	1
36	11.63000.000	BULLONE .50 PF CH RS	1,98 €	1
38	15.14605.000	FASCETTA PASSATUBO FRENO POST. GRIGIO	2,72 €	1
39	27.33900.000	RIVETTO A STRAPPO 4,8.12	1,34 €	1
40	13.15000.000	DADO 7.7 CH	0,61 €	1
41	11.50760.000	BULLONE 7.40 IF CH RS	1,05 €	1
42	31.65620.000	VITE TCCE .80 PASSO 1 (12.9)	5,26 €	1
43	11.50360.000	BULLONE 6.40 RS CH 8	0,57 €	1
44	13.48868.000	DISTANZIALE TASSELLO G/CAT. INF.	8,76 €	1
45	27.42000.000	RONDELLA 6.18	0,31 €	1
46	13.13020.000	DADO AUTOBLOCCANTE 6 BASSO	0,56 €	1
47	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	1
48	13.49191.000	DISTANZIALE PATTINO CATENA INF	3,56 €	1
49	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
51	13.21040.000	DADO AUTOBL.10 PASSO 1 (10.0)	6,30 €	1
52	27.54250.000	RONDELLA SPEC. .25.3	2,43 €	1
53	024.33.024.00.00	BOCCOLA FORCELLONE D.13/D.10	7,27 €	1

To see all drawing, select a model

BETA > ENDURO RR 50 > 2012

BETA > ENDURO RR 50 > 2013

BETA > ENDURO RR 50 > 2014
