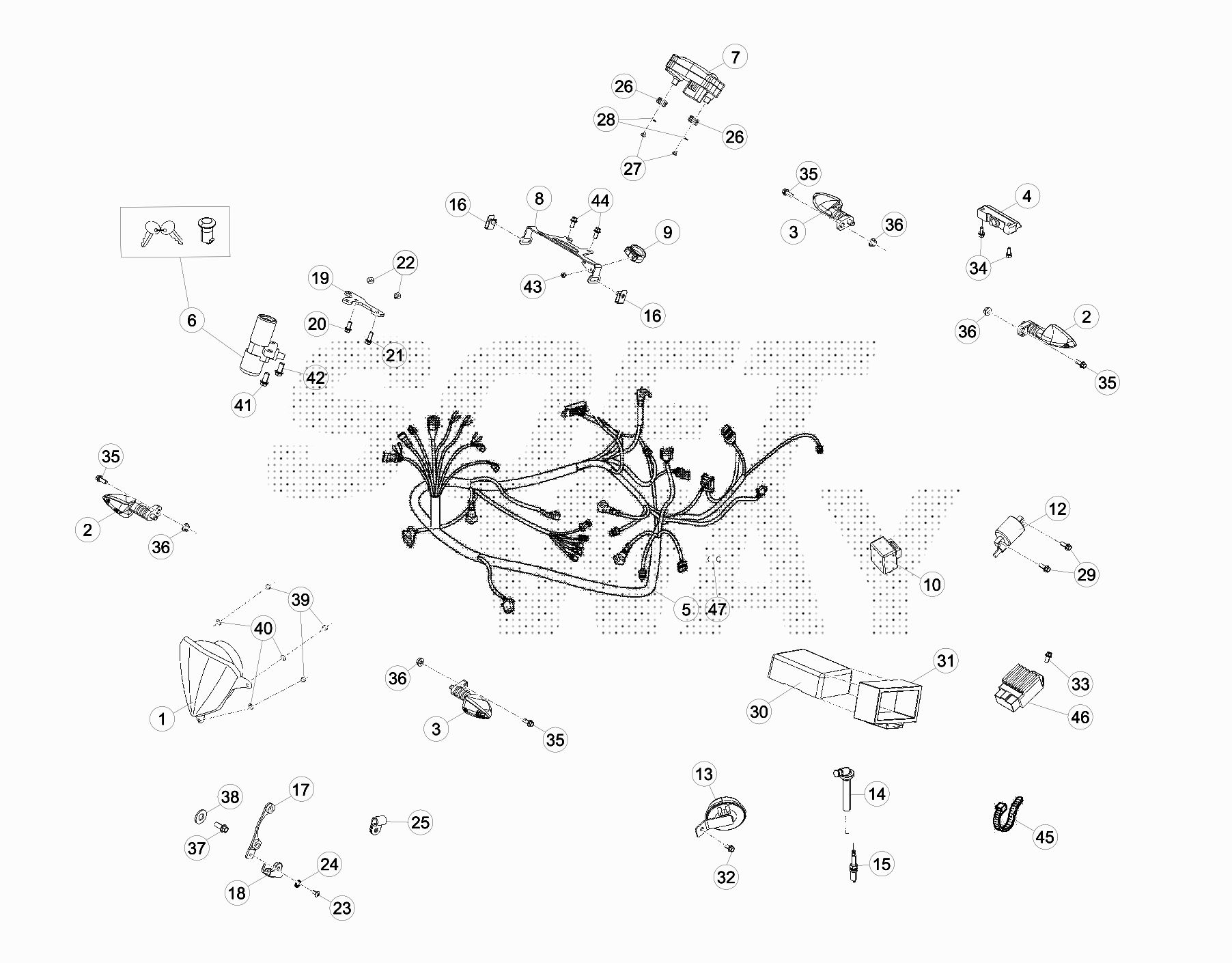

Drawing
Telaio > Impianto Elettrico

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	16.46210.000	GRUPPO OTTICO RR 4T	45,24 €	1
2	020.40.060.00.00	INDICATORE DIREZ. ANT DX - POST SX	14,44 €	1
3	020.40.061.00.00	INDICATORE DIREZ. ANT SX - POST.DX	14,44 €	1
4	020.40.030.80.00	FANALINO POST. A LED COMPL. RR 4T	30,30 €	1
5	024.40.120.00.00	IMPIANTO ELETTTRICO CENTRALE	114,95 €	1
6	024.40.001.00.00	COMMUTATORE CON CHIAVI E B/STERZO RR	80,09 €	1
7	024.40.030.00.00	CONTA-KM DIGITALE RR ENDURO	171,64 €	1
8	024.40.031.00.26	SUPPORTO STRUMENTO D.40 ENDURONERO	13,99 €	1
9	25.24464.000	PASSACAVO MASCHERINA FARO	9,67 €	1
10	18.84948.000	INTERMIT. ALP/URBAN 4T	18,04 €	1
12	021.40.051.00.00	BOBINA	42,79 €	1
13	007.40.050.00.00	AVVISATORE ACUSTICO EVO 2T/4T	6,50 €	1
14	27.13557.000	RACCORDO CANDELA SCHERMATO RJ7-10 D	8,34 €	1
15	34.02240.000	CANDELA NGK BR9ES C/RESIST. (1101559000)	17,20 €	1
16	25.60311.000	PIASTRINA PER VITE M6	1,11 €	1
17	024.41.144.00.05	SUP. SENS.HALL FORCELLA D.40 -ZINC.-	4,45 €	1
18	021.40.005.00.00	SENSORE HALL	47,01 €	1
19	024.40.012.00.05	SUPPORTO COM.C/BLOCCAST.RR50 D40-ZINCATO	14,75 €	1
21	31.34400.000	VITE BRUGOLA TSPCE 6.20	0,61 €	1
22	024.40.017.00.05	DISTANZIALE SUP.COMMUT. RR50 FORC. D.40	2,10 €	1
23	31.29850.000	VITE TTLIC 5.12 TESTA	0,50 €	1
24	27.36010.000	RONDELLA D.5 ZIGRINATA	0,28 €	1
25	15.14301.052	FASCETTA FISS.TUBO FRENO POST.ALP-4T	1,02 €	1
39	31.26190.000	VITE 4.12 TCIC UNI	0,04 €	1
28	020.40.812.00.00	DISTANZIALE SUPPORTO CONTA-KM	1,90 €	1
35	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	1
30	024.40.023.00.00	CENTRALINA ELETTR. RR	245,31 €	1
31	16.23325.000	GOMMA SUPP.CENTRALINA REV 3	2,09 €	1
33	11.47017.000	BULLONE 6.12 FLANGIATO AUTOFILETTANTE	4,87 €	1
34	11.46360.000	BULLONE 5.16 RS CH 8 FLANGIATO	0,65 €	1
36	13.12550.000	DADO M6.5 FLANGIATO	0,50 €	1
37	31.64018.000	VITE M8.10 UNI .9	0,43 €	1
38	27.56055.000	RONDELLA 8.13 ZIGRINATA	0,45 €	1
39	31.23580.000	VITE 4,8.13 TMTIC AUTOFILETT.	0,28 €	1
40	27.34650.000	RONDELLA 4.9	0,10 €	1
42	31.63923.000	VITE A STRAPPO M8.12/14	3,73 €	1
41	31.63925.000	VITE A STRAPPO M8.18	4,01 €	1
42	31.63890.000	VITE BRUGOLA TCCE 8.20	0,76 €	1
43	31.23566.000	VITE 4,5.9 SCREWPLAST TCCCR	0,70 €	1
44	11.46251.000	BULLONE 5.12 RS CH 8 FLANGIATA	0,31 €	1
44	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	1
45	15.14264.000	FASCETTA PLAST	0,76 €	1
46	27.28094.000	REGOLATORE	163,37 €	1
47	12.55640.000	CONDENSATORE	6,88 €	1

To see all drawing, select a model

BETA > ENDURO RR 50 > 2012

BETA > ENDURO RR 50 > 2013

BETA > ENDURO RR 50 > 2014
