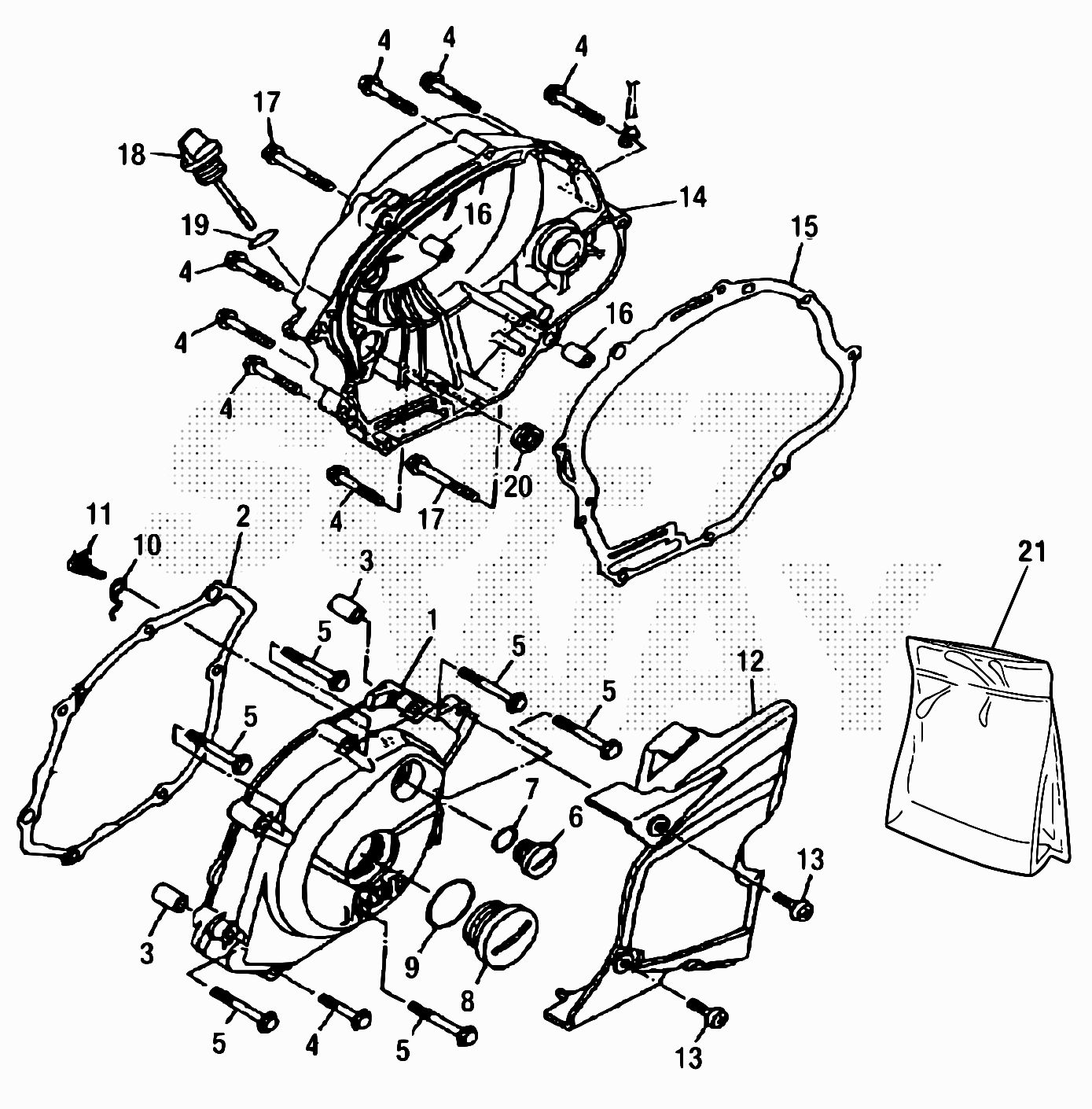

Drawing
Motore > Basamento

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	34.04141.200	COPERCHIO EST. CARTER MOTORE 125CC 4T	148,06 €	1
2	34.04144.200	GUARNIZIONE COP. EST. MOTORE 125CC 4T	10,35 €	1
16	34.04232.200	GRANO DI RIFERIMENTO 125CC 4T	3,01 €	1
4	34.04156.200	BULLONE FLANGIATO	1,23 €	1
5	34.04157.200	BULLONE FLANGIATO	1,65 €	1
6	34.04148.200	TAPPO COP. EST. CARTER MOTORE125CC 4T	11,32 €	1
8	34.04149.200	TAPPO COP. EST. CARTER MOTORE125CC 4T	12,71 €	1
9	34.04155.200	ANELLO OR	3,38 €	1
9	34.04155.100	ANELLO OR	9,26 €	1
10	34.04140.200	PIASTRINA	1,23 €	1
11	34.04158.200	VITE TESTA PIANA	0,67 €	1
12	12.67928.059	COPERCHIO PIGNONE CATENA	16,04 €	1
14	34.04142.200	COP.INT.CARTER MOT. 125CC4T DA ADESIVARE	85,38 €	1
15	34.04061.200	GUARNIZIONE CARTER MOTORE 125CC 4T	5,55 €	1
17	34.04146.200	BULLONE FLANGIATO 125CC 4T	1,85 €	1
18	34.04137.200	TAPPO CON ASTA LIVELLO OLIO 125CC 4T	4,54 €	1
19	34.04154.200	ANELLO OR	2,16 €	1
20	021.01.008.00.00	PARAOLIO D.18X10X6 125CC LC	13,36 €	1
21	017.43.020.00.00	DECALCO DX E SX CARTER MOTORE125 4T	9,69 €	1

To see all drawing, select a model
