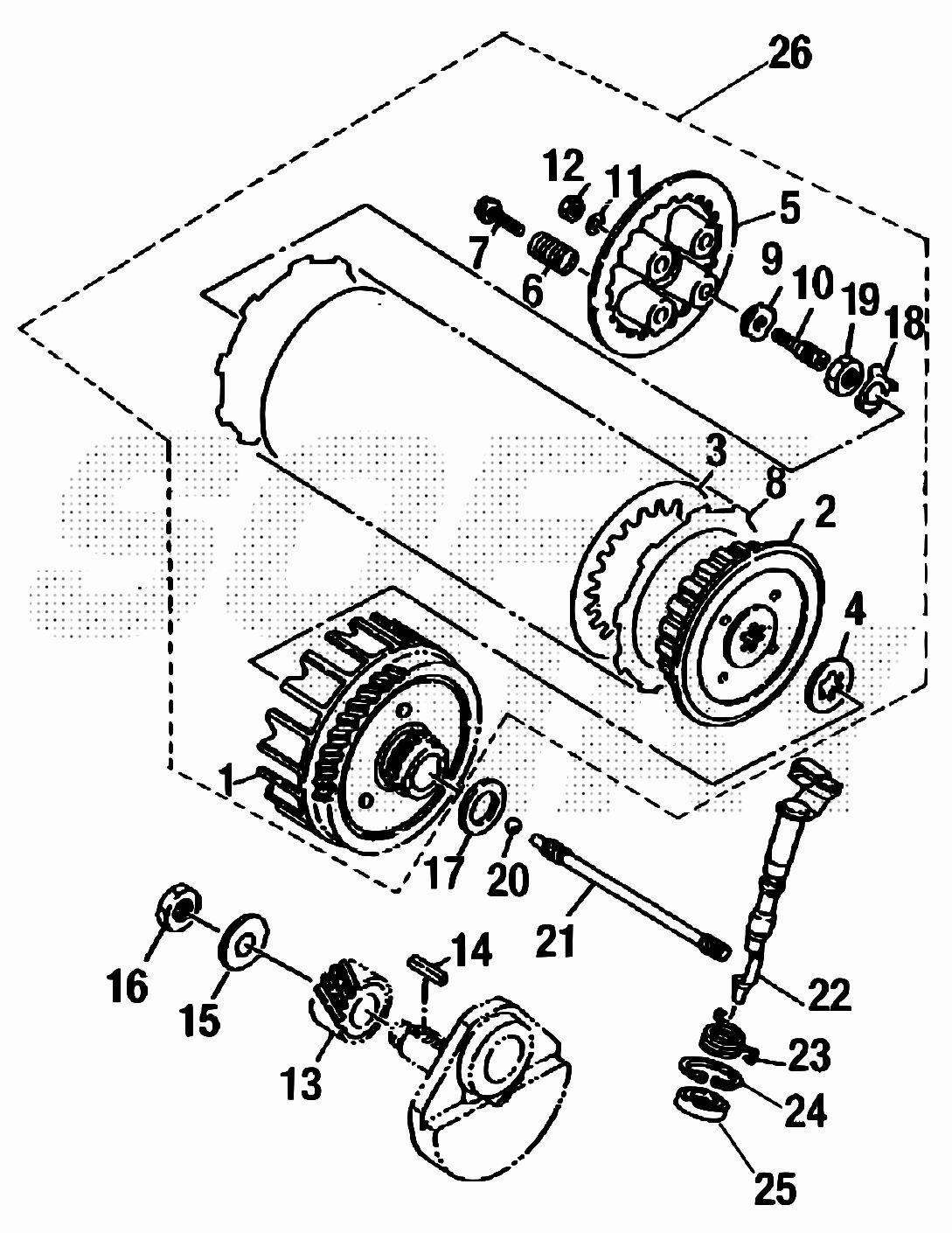

Drawing
Motore > Trasmissione Primaria/Frizione

Valid for:

Rif.	Sku	Name	Price	Qty needed
26	34.04230.200	FRIZIONE COMPLETA 125CC 4T	295,00 €	1
4	34.04076.100	INNESTO ASTA CORPO FRIZIONE 125CC 4T	10,39 €	1
5	34.04078.200	COPERCHIO A PRESSIONE FRIZIONE 125CC 4T	22,75 €	1
6	34.04229.100	MOLLA COMPRESSIONE COP. FRIZ.125CC 4T	8,38 €	1
7	34.04084.100	BULLONE FLANGIATO FRIZIONE 125CC 4T	5,11 €	1
9	34.04075.100	DADO SPECIALE DI FIS.DISCO FRIZ.125CC 4T	25,23 €	1
10	34.04079.000	PERNO GUIDA FRIZIONE 125CC 4T	15,49 €	1
11	34.04254.100	RONDELLA	1,42 €	1
12	34.04250.100	DADO	0,17 €	1
13	34.04228.100	INGRANAG.GUIDA TRASMIS.PRIMARIA 125CC 4T	120,28 €	1
14	34.04089.100	CHIAVETTA	5,32 €	1
15	34.04086.100	RONDELLA	4,26 €	1
16	015.06.001.00.00	DADO FISSAG. LEVA KICK-STARTER	7,25 €	1
17	34.04081.100	RONDELLA DI SUPPORTO FRIZIONE125CC 4T	6,12 €	1
18	34.04088.100	RONDELLA DI FISSAGGIO FRIZIONE 125CC 4T	5,89 €	1
20	34.04091.100	SFERA	2,68 €	1
21	34.04082.100	ASTA SPINGIDISCO FRIZIONE 125CC 4T	35,34 €	1
22	34.04083.100	LEVA A PRESSIONE COM. FRIZIONE 125CC 4T	38,26 €	1
23	34.04162.100	MOLLA RITORNO LEVA. COM. FRIZ. 125CC 4T	4,84 €	1
24	34.04092.100	SEEGER	2,21 €	1
25	021.03.024.00.00	PARAOLIO D.18X12X5 LC	10,89 €	1
