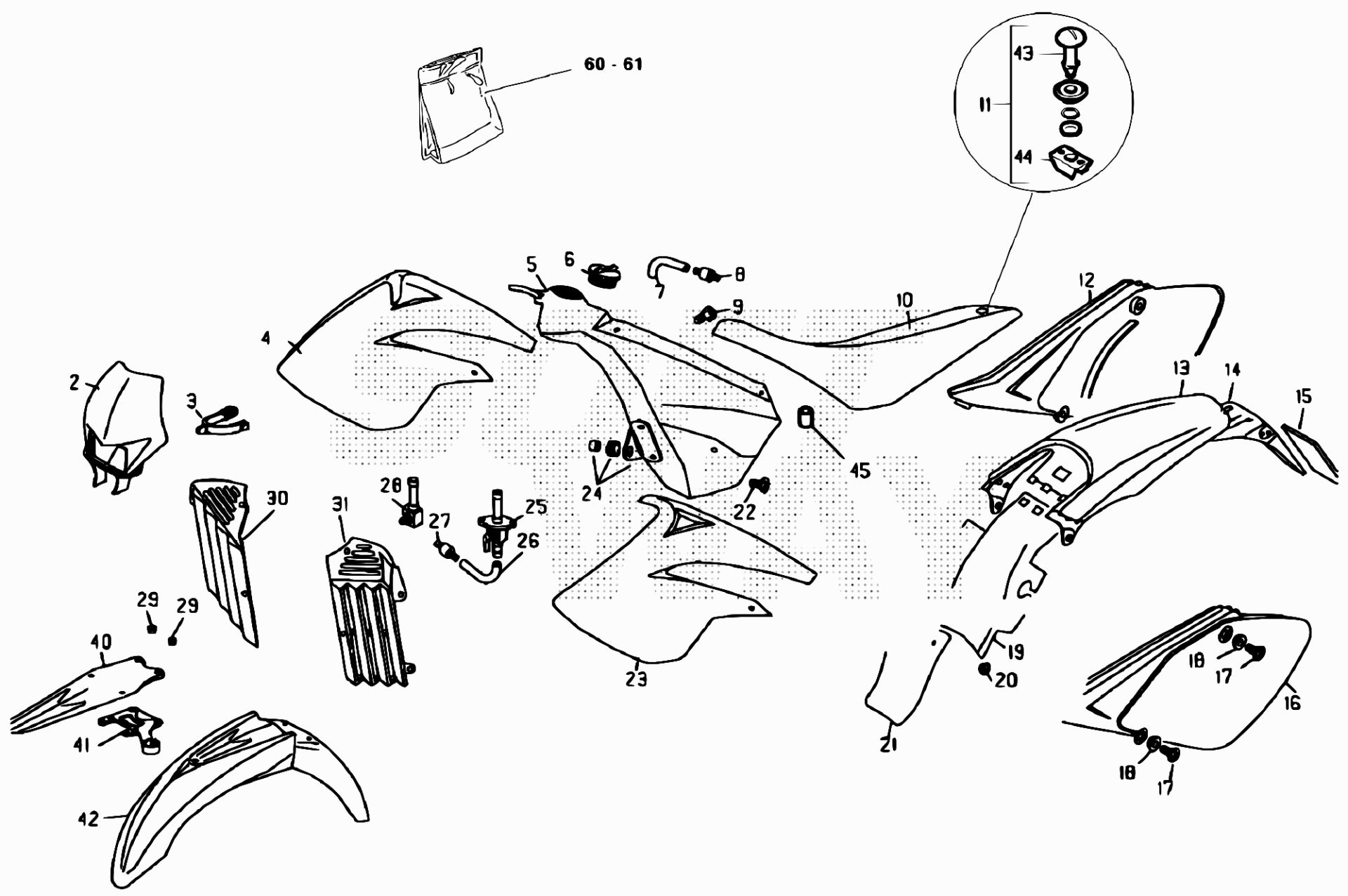

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

BETA > ENDURO RR 125 4T > 2007

Rif.	Sku	Name	Price	Qty needed
2	22.28471.197	MASCHERINA FARO RR, RR 4T ROSSO FLASH	26,83 €	1
3	14.40082.000	ELASTICO FISSAGGIO RR FORCELLA D.41	5,21 €	1
4	15.23112.137	FIANC. SERBATOIO DX RR4T 125CC -BLU-	19,24 €	1
4	15.23112.197	FIANC. SERBATOIO DX RR4T 125CC-ROSSO F.-	19,39 €	1
5	28.06034.059	SERBATOIO (VRMYBR)	190,21 €	1
6	29.10511.059	TAPPO SERBATOIO BENZINA	5,44 €	1
7	29.15811.000	TUBO BENZINA COPOLAN UML 5.9	3,73 €	1
8	031.43.005.00.00	VALVOLA SFIATO SERBATOIO	6,94 €	1
9	31.89010.000	VITE SPEC. BLOCC. SELLA RR	2,62 €	1
11	20.02043.000	KIT CHIUS. SELLA BIFIX MAXI(PERNO LUNGO)	24,18 €	1
12	15.19841.151	FIANCATA PORTA NUMERO DX RR -BIANCO-	18,96 €	1
13	25.19666.197	PARAFANGO POST.RR /125CC'07-ROSSO FL.-	29,24 €	1
14	25.94477.159	PORTATARGA RR NERO	25,42 €	1
16	15.19851.197	FIANCATA PORTA NUMERO SX RR'05'08-ROSSO-	19,50 €	1
17	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	1
18	13.62000.000	DISTANZIALE DISCO	1,98 €	1
19	25.24657.137	PASSARUOTA RR -BLU-	12,04 €	1
19	25.24657.197	PASSARUOTA RR -ROSSO FLUO-	12,54 €	1
20	13.54510.000	DISTANZIALE PROTEZ. FORCELLA	1,65 €	1
21	25.24410.000	PARASCHIZZI SCATOLA FILTRO RR50-UFO	7,38 €	1
22	31.30580.000	VITE TTLIC 6.12 TESTA	1,00 €	1
23	15.23102.137	FIANC. SERBATOIO SX RR4T 125CC -BLU-	19,24 €	1
25	014.43.050.80.00	RUBINETTO BENZINA COMPLETO	28,26 €	1
26	29.15815.000	TUBO GOMMA SFIATO 5X10	9,31 €	1
27	15.24651.000	FILTRO BENZINA	4,16 €	1
29	13.49190.000	DISTANZIALE 10MM CON TESA	2,66 €	1
30	16.45552.159	GRIGLIA SERBATOIO DX NERO	9,27 €	1
31	16.45553.159	GRIGLIA SERBATOIO SX NERO	9,27 €	1
40	28.98278.159	SUPPORTO PARAF. ANT. RR 4T NERO	8,13 €	1
42	25.14336.197	PARAFANGO ANTERIORE RR -ROS.FLUO-	31,11 €	1
43	25.44070.000	PERNO CHIUSURA SELLA "D1618"	26,62 €	1
44	27.31730.000	RICETTACOLO CHIUSURA SELLA "C16"	3,43 €	1
60	13.32377.037	DECALCO RR4T '07-X MOTOC.BLU- -SERIE-	86,16 €	1
61	017.43.020.00.00	DECALCO DX E SX CARTER MOTORE125 4T	9,69 €	1

To see all drawing, select a model

BETA > ENDURO RR 125 4T > 2007
