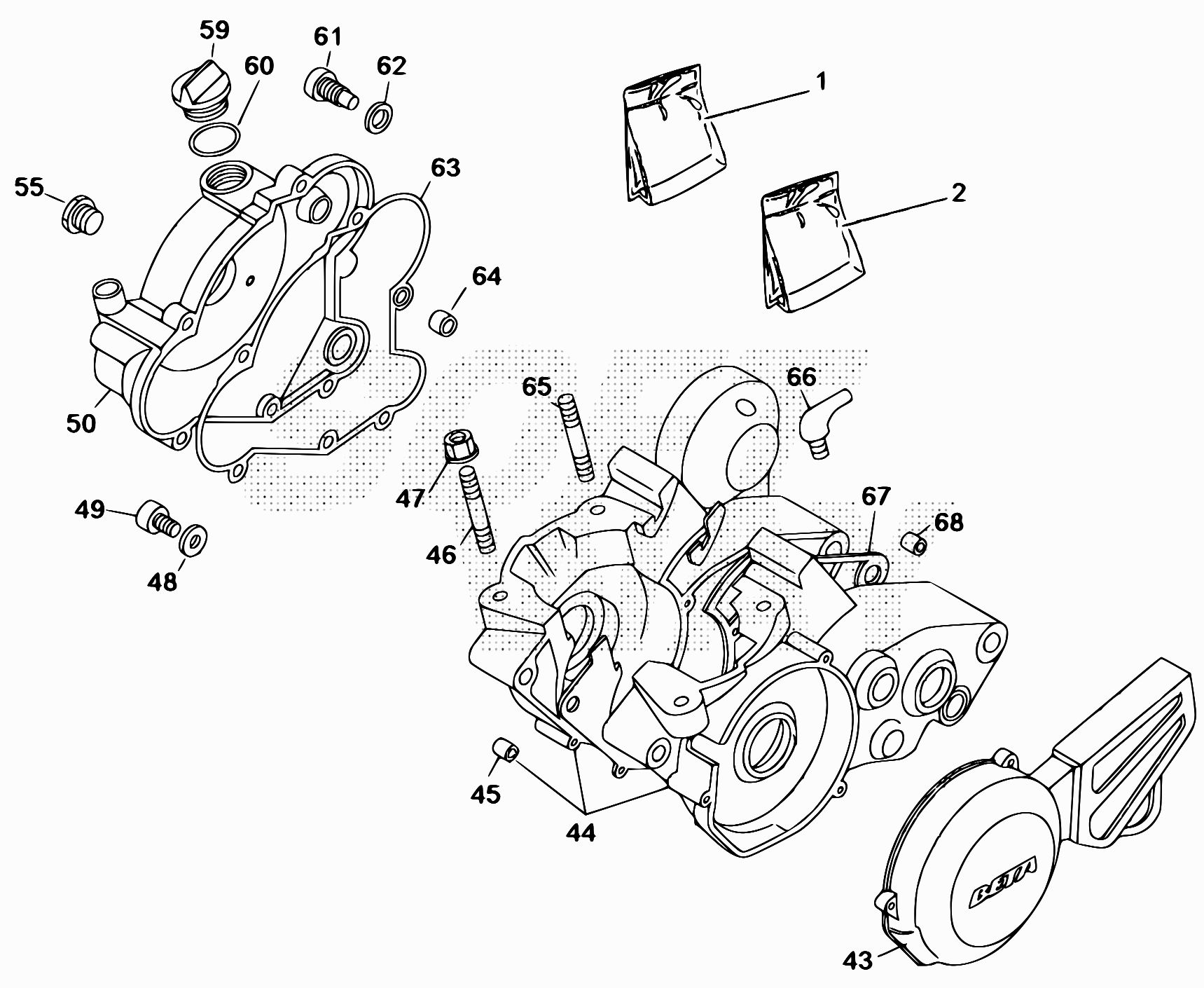

Drawing
Motore > Basamento

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	28.06887.800	SERIE ANELLI PARAOLIO REV	37,26 €	1
2	28.08067.800	SERIE GUARNIZIONI REV	37,66 €	1
43	12.70084.057	COPERCHIO VOLANO REV	31,11 €	1
44	12.06232.800	CARTER REV /80 -RICAMBI-	363,52 €	1
45	16.41510.000	GRANO RIFERIMENTO .14,5	3,38 €	1
65	25.98050.000	PRIGIONIERO 8.41	2,28 €	1
47	13.17121.000	DADO SPECIALE M8 FLANGIATO CH.10 -LISCIO	0,50 €	1
48	16.50511.000	GUARNIZIONE .15.2 IN RAME	0,31 €	1
49	11.58020.000	BULLONE SCARICO OLIO C/CALAMITA	5,00 €	1
55	29.10030.000	TAPPO INDICATORE OLIO	5,05 €	1
59	12.91895.033	CORPO POMPA C/PIST. D.27 FRIZ.REV80-RR4T	204,64 €	1
60	10.66340.000	ANELLO OR .3	0,65 €	1
61	31.88500.000	VITE RICH.MOLLA VENTAGLIO RK6-50	2,57 €	1
62	16.49100.000	GUARNIZIONE 8.12.0,5 -RAME-	0,31 €	1
63	16.71520.000	GUARNIZIONE COP.FRIZ. RK6-50	7,52 €	1
64	16.37010.000	GRANO RIFERIMENTO 9.15	2,62 €	1
66	27.23470.000	RACCORDO PER SFIATO RK6 / RR	1,50 €	1
67	16.55030.000	GUARNIZIONE CARTER RK6-50	6,84 €	1
68	16.41530.000	GRANO RIFERIMENTO .14,5	3,38 €	1

To see all drawing, select a model
