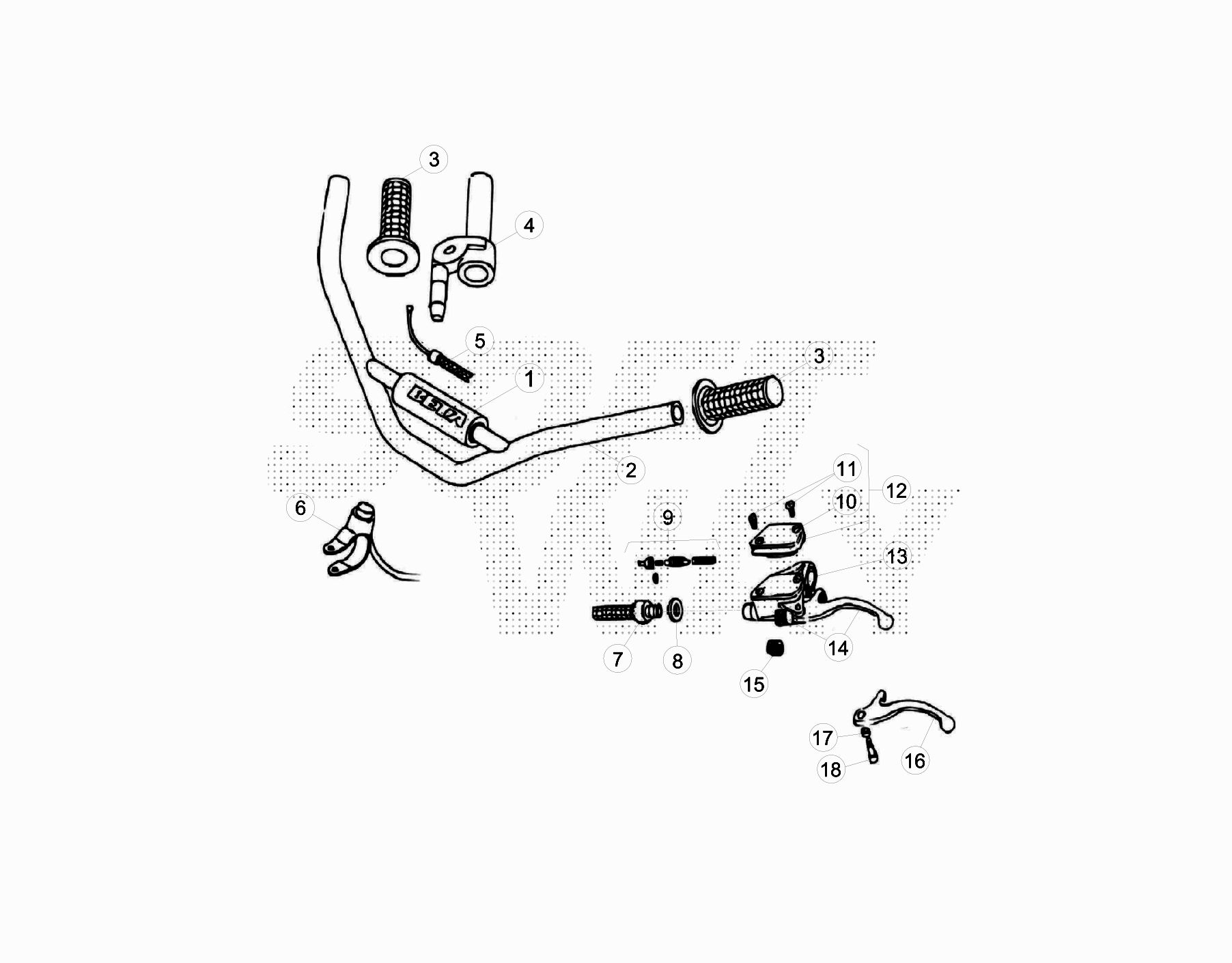

Drawing
Telaio > Comandi/Manubrio

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	16.23593.057	GOMMA PROT.MANUBRIO REV 3'05	16,92 €	1
2	22.20454.026	MANUBRIO REV NERO	34,61 €	1
3	22.18531.000	MANOPOLE (COPPIA) REV 3	13,94 €	1
4	12.55091.000	COMANDO GAS "NUDO" TRIAL	18,50 €	1
5	032.35.086.82.00	CAVO COMANDO GAS	9,83 €	1
6	18.84988.000	INTERRUTTORE MASSA REV80 ANTIC.VARIABILE	19,90 €	1
7	004.35.020.00.00	TUBO FRIZIONE IDRAULICA EVO	52,08 €	1
8	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	1
10	12.68105.000	COPERCHIO SERB.OLIO POMPA (21.02421)	7,44 €	1
12	20.05078.000	KIT SERBATOIO OLIO POMPA .02433	31,60 €	1
13	12.55015.000	COLLARINO FISS.LEVA FRIZ.(21.02421)	2,14 €	1
14	21.02421.000	LEVA COM.FRIZIONE AJP REV 3	110,92 €	1
15	22.38701.000	MOLLA REGISTRO LEVA FRIZ./FRENO REV 3	3,01 €	1
16	21.27081.000	LEVA COM.FRIZ.NUDA-LEVA .02421	55,38 €	1
17	11.26465.000	BOCCOLA SPECIALE LEVA FR./FRIZ. REV 3	1,66 €	1
18	31.96818.000	VITE SPECIALE LEVA FRENO / FRIZIONE	6,08 €	1

To see all drawing, select a model
