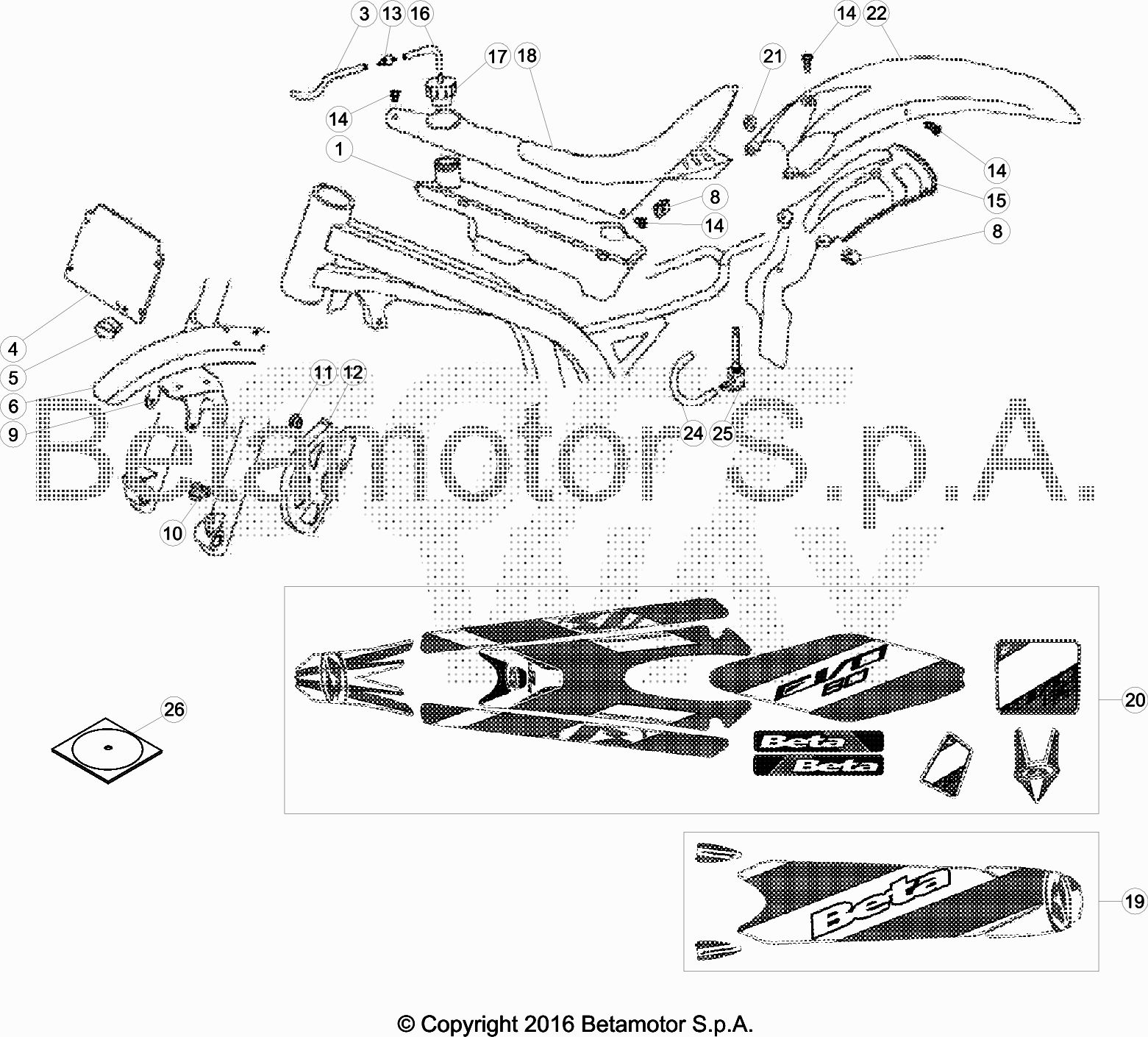

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	28.06071.000	SERBATOIO REV /80	96,86 €	1
3	012.43.027.14.00	TUBO SFIATO	1,31 €	1
4	22.28852.111	MASCHERINA	19,61 €	1
5	25.24464.000	PASSACAVO MASCHERINA FARO	9,67 €	1
6	25.15194.111	PARAFANGO ANTERIORE	18,25 €	1
8	25.60310.000	PIASTRINA PER VITE M6	2,18 €	1
9	28.98276.000	SUPPORTO PARAFANGO ANTERIORE REV	32,57 €	1
10	15.14653.000	FASCETTA PASSACAVO GOMMATO	1,23 €	1
11	13.55240.000	DISTANZIALE COPRIDISCO ANTERIORE	1,98 €	1
12	12.88071.159	COPRIDISCO ANT.REV -NERO-	4,70 €	1
13	031.43.005.00.00	VALVOLA SFIATO SERBATOIO	6,94 €	1
14	31.30570.000	VITE TTLIC 6.20 TESTA	0,31 €	1
15	25.24655.859	PASSARUOTA REV COMPLETO	11,83 €	1
16	012.43.028.14.00	TUBO SFIATO	0,89 €	1
17	29.00525.059	TAPPO SERB.BENZ. REV -MINI CROSS/TRIAL	9,61 €	1
19	012.43.029.82.00	DECALCO PARAFANGO POSTERIORE	27,89 €	1
20	012.43.030.82.00	DECALCO COMPLETAMENTO	28,85 €	1
21	13.62000.000	DISTANZIALE DISCO	1,98 €	1
22	25.19582.111	PARAFANGO POSTERIORE	20,79 €	1
24	012.43.005.14.00	TUBO BENZINA	2,18 €	1
25	27.81083.000	RUBINETTO MISCELA REV /80	8,04 €	1
26	012.44.005.00.00	CD ISTRUZIONI EVO	7,66 €	1

To see all drawing, select a model
