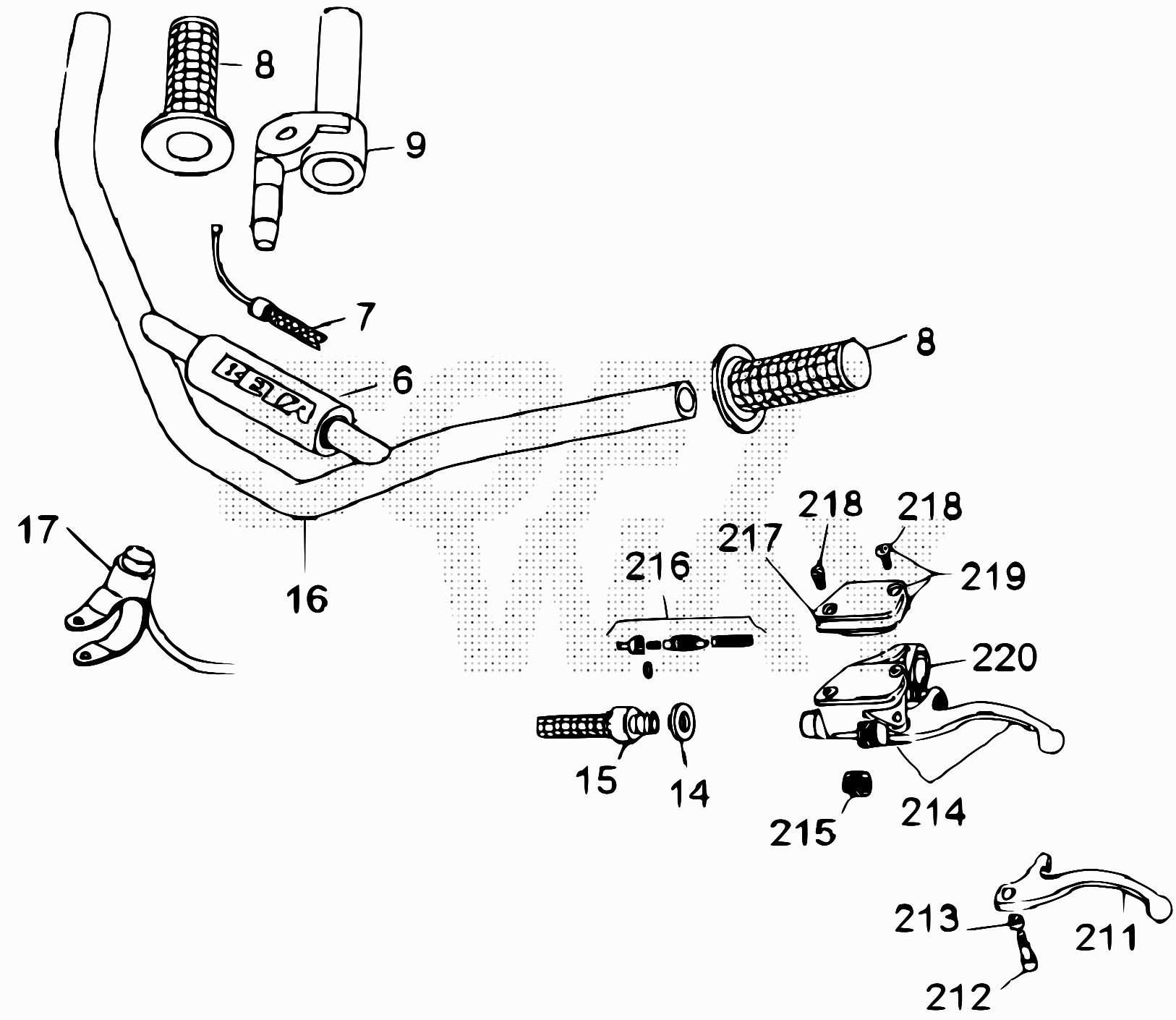

Drawing
Telaio > Comandi/Manubrio

Valid for:

Rif.	Sku	Name	Price	Qty needed
6	16.23593.057	GOMMA PROT.MANUBRIO REV 3'05	16,92 €	1
7	032.35.086.82.00	CAVO COMANDO GAS	9,83 €	1
8	22.18531.000	MANOPOLE (COPPIA) REV 3	13,94 €	1
9	12.55091.000	COMANDO GAS "NUDO" TRIAL	18,50 €	1
14	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	1
15	29.09106.000	TUBO FRIZIONE IDRAULICA REV	35,00 €	1
16	22.20466.000	MANUBRIO REV ANODIZZATO NERO	93,43 €	1
17	18.84988.000	INTERRUTTORE MASSA REV80 ANTIC.VARIABILE	19,90 €	1
212	31.96818.000	VITE SPECIALE LEVA FRENO / FRIZIONE	6,08 €	1
213	11.26465.000	BOCCOLA SPECIALE LEVA FR./FRIZ. REV 3	1,66 €	1
214	007.35.010.80.52	LEVA COMANDO FRIZIONE EVO	110,25 €	1
215	22.38701.000	MOLLA REGISTRO LEVA FRIZ./FRENO REV 3	3,01 €	1
216	20.05083.800	KIT PIST. POMPE COMPL. (2102058/2102428)	38,33 €	1
218	31.23410.052	VITE COP.SERB.OLIO PER (2102428/2102058)	0,39 €	1
219	20.05074.000	KIT SERBATOIO OLIO POMPA .02428	15,97 €	1
220	12.55016.000	COLLARINO FISSAG. LEVE (2102058/2102428)	1,76 €	1

To see all drawing, select a model
