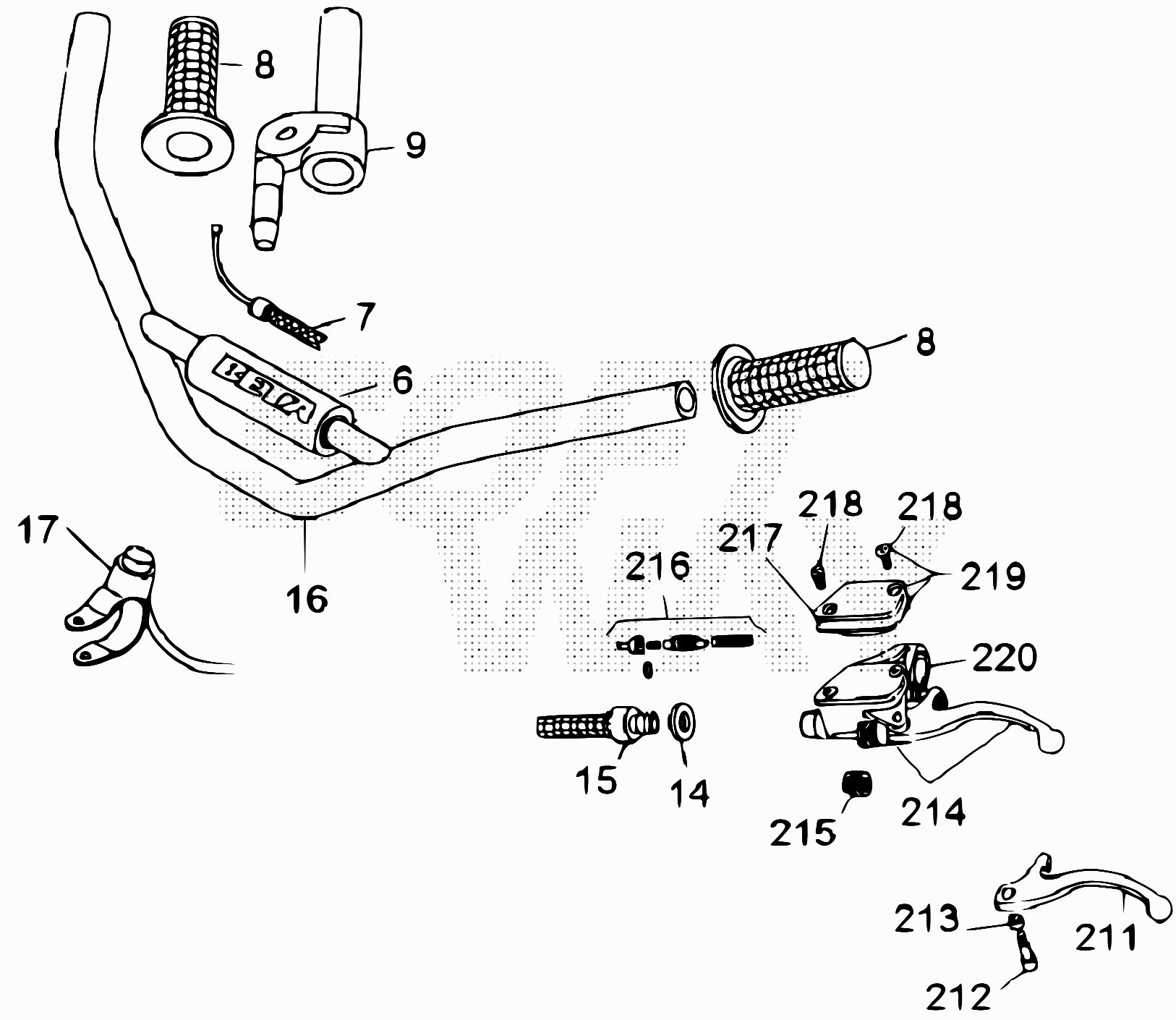

Drawing
Telaio > Comandi/Manubrio

Valid for:

Rif.	Sku	Name	Price	Qty needed
7	032.35.086.82.00	CAVO COMANDO GAS	9,83 €	1
8	22.18531.000	MANOPOLE (COPPIA) REV 3	13,94 €	1
9	12.55091.000	COMANDO GAS "NUDO" TRIAL	18,50 €	1
14	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	1
15	29.09094.000	TUBO FRIZIONE IDRAULICA REV	73,05 €	1
16	22.20463.000	MANUBRIO REV 3	145,19 €	1
17	012.35.010.00.00	INTERRUTTORE MASSA EVO	27,85 €	1
211	21.27081.000	LEVA COM.FRIZ.NUDA-LEVA .02421	55,38 €	1
212	31.96818.000	VITE SPECIALE LEVA FRENO / FRIZIONE	6,08 €	1
213	11.26465.000	BOCCOLA SPECIALE LEVA FR./FRIZ. REV 3	1,66 €	1
214	21.02421.000	LEVA COM.FRIZIONE AJP REV 3	110,92 €	1
215	22.38700.000	MOLLA REGISTRO LEVA FRENO ANT.REV 3	0,45 €	1
217	12.68105.000	COPERCHIO SERB.OLIO POMPA (21.02421)	7,44 €	1
218	31.26090.000	VITE 4.10 TSPCE BRUNITA	0,50 €	1
219	20.05078.000	KIT SERBATOIO OLIO POMPA .02433	31,60 €	1
220	12.55016.000	COLLARINO FISSAG. LEVE (2102058/2102428)	1,76 €	1

To see all drawing, select a model
