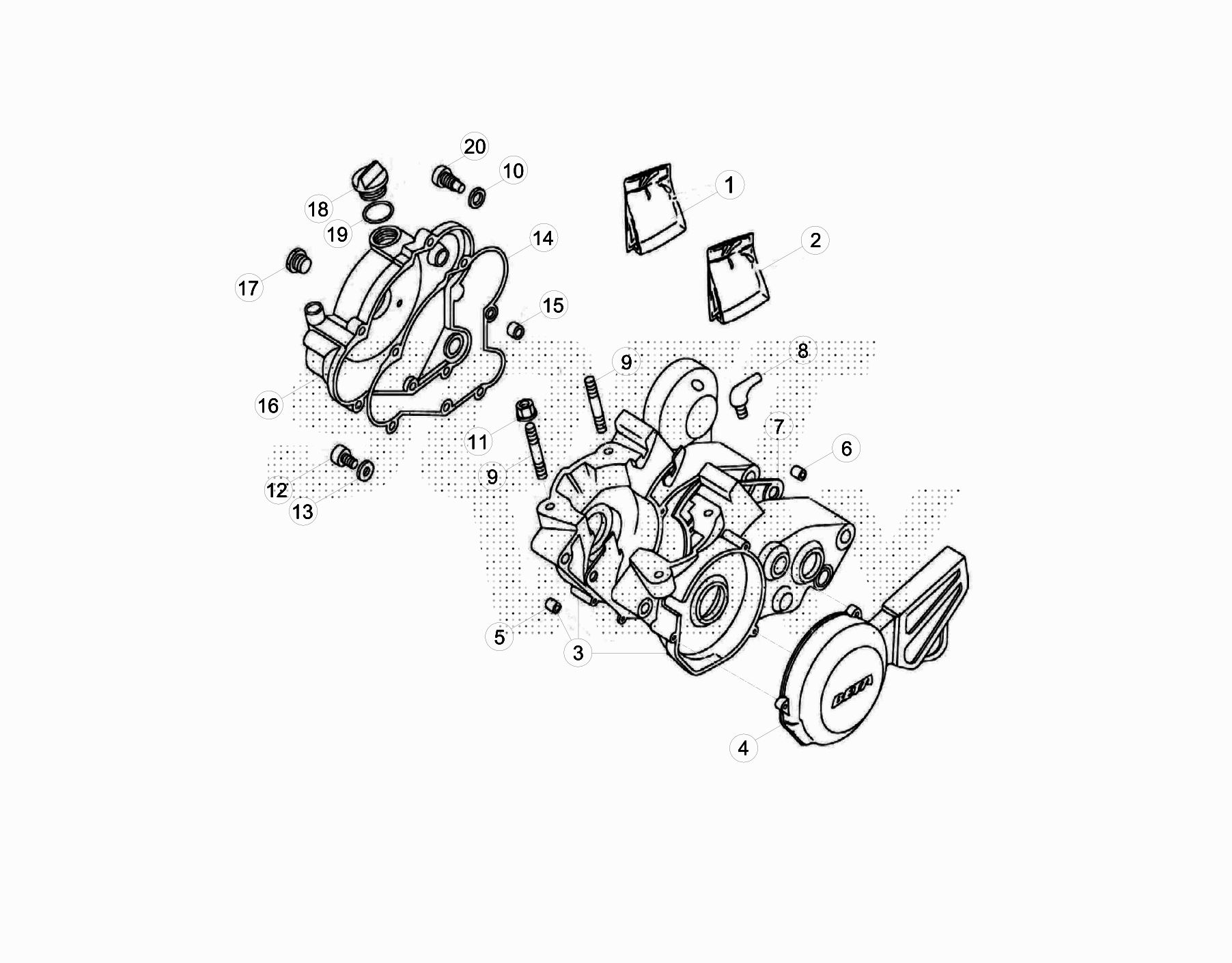

Drawing
Motore > Basamento

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	28.06887.800	SERIE ANELLI PARAOLIO REV	37,26 €	1
2	28.08067.800	SERIE GUARNIZIONI REV	37,66 €	1
3	12.06232.800	CARTER REV /80 -RICAMBI-	363,52 €	1
4	12.70084.057	COPERCHIO VOLANO REV	31,11 €	1
5	16.41510.000	GRANO RIFERIMENTO .14,5	3,38 €	1
6	16.41530.000	GRANO RIFERIMENTO .14,5	3,38 €	1
7	16.55030.000	GUARNIZIONE CARTER RK6-50	6,84 €	1
8	27.23470.000	RACCORDO PER SFIATO RK6 / RR	1,50 €	1
9	25.98050.000	PRIGIONIERO 8.41	2,28 €	1
10	16.49100.000	GUARNIZIONE 8.12.0,5 -RAME-	0,31 €	1
11	13.17121.000	DADO SPECIALE M8 FLANGIATO CH.10 -LISCIO	0,50 €	1
12	11.58020.000	BULLONE SCARICO OLIO C/CALAMITA	5,00 €	1
13	16.50511.000	GUARNIZIONE .15.2 IN RAME	0,31 €	1
14	16.71520.000	GUARNIZIONE COP.FRIZ. RK6-50	7,52 €	1
15	16.37010.000	GRANO RIFERIMENTO 9.15	2,62 €	1
16	004.01.010.00.33	COPERCHIO FRIZIONE	66,51 €	1
17	29.10030.000	TAPPO INDICATORE OLIO	5,05 €	1
18	29.09600.000	TAPPO ALIMENTAZIONE OLIO RK6-50	3,22 €	1
19	10.66340.000	ANELLO OR .3	0,65 €	1
20	31.88500.000	VITE RICH.MOLLA VENTAGLIO RK6-50	2,57 €	1

To see all drawing, select a model
