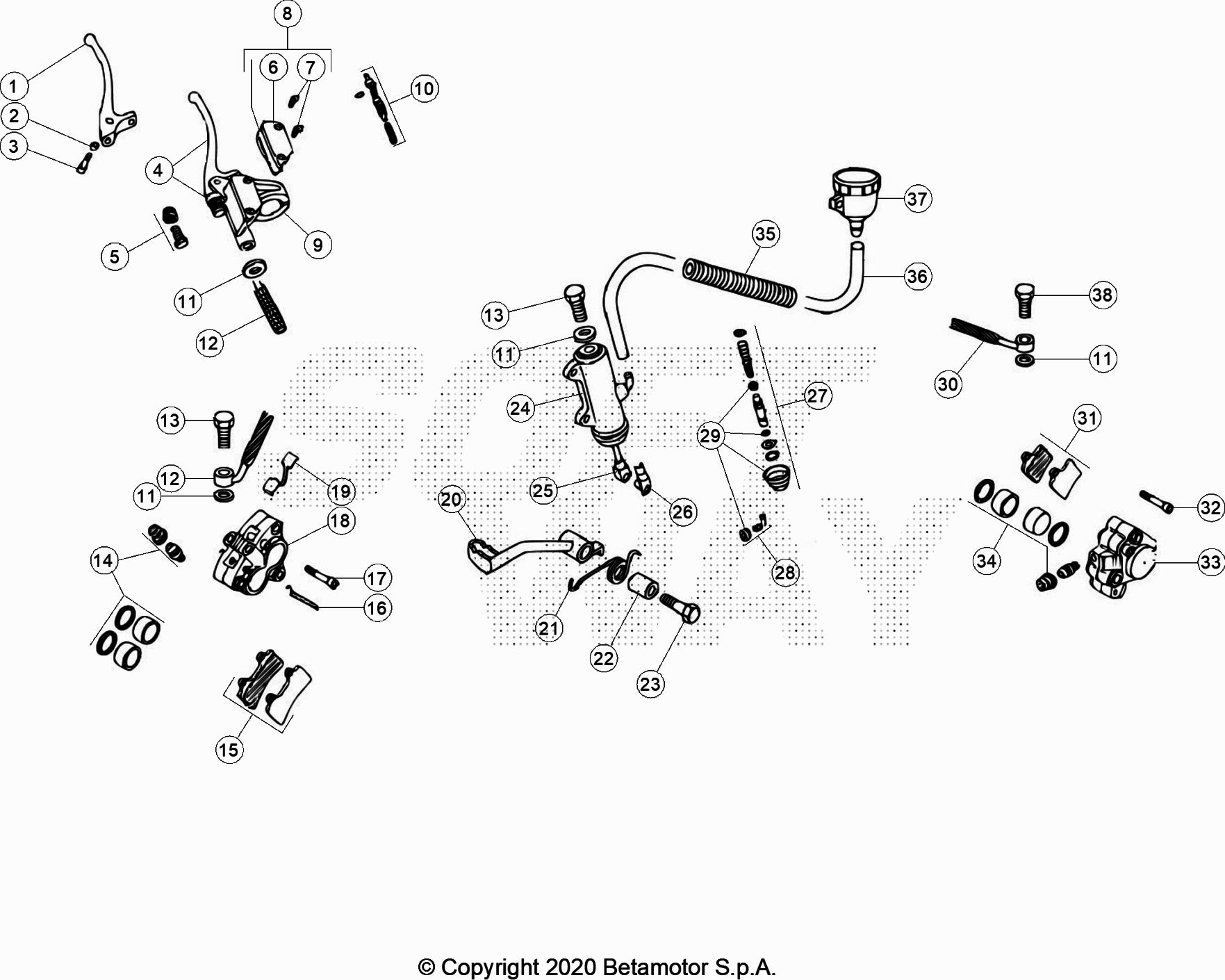

Drawing
Telaio > Freni

Valid for:

BETA > TRIAL EVO 80 SENIOR > 2015

Rif.	Sku	Name	Price	Qty needed
1	21.27101.000	LEVA FRENO ANT.NUDA-LEVA .02052	44,42 €	1
2	11.26465.000	BOCCOLA SPECIALE LEVA FR./FRIZ. REV 3	1,66 €	1
3	31.96818.000	VITE SPECIALE LEVA FRENO / FRIZIONE	6,08 €	1
4	21.02052.000	LEVA COM.FRENO ANT.AJP REV 3	109,68 €	1
5	31.96806.000	VITE REGISTRO LEVA FR.ANT.AJP21.02052	13,46 €	1
6	12.68105.000	COPERCHIO SERB.OLIO POMPA (21.02421)	7,44 €	1
9	12.55016.000	COLLARINO FISSAG. LEVE (2102058/2102428)	1,76 €	1
11	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	8
12	29.09114.000	TUBO FRENO ANT.POMPA AJP REV 3	64,64 €	1
13	11.65040.000	BULLONE FORATO .1 X TUBO FRENO	2,49 €	2
14	20.02713.000	KIT PISTONCINI E GUARNIZ.PINZA-25.03042	32,84 €	1
15	25.25352.000	PASTIGLIE PER PINZE REV-3(COPPIA) GALFER	32,17 €	1
32	11.70520.000	BULLONE FERMAPASTIGLIE X PINZA .03042	11,41 €	1
18	25.03042.000	PINZA FRENO A DISCO REV 3	125,81 €	1
19	25.98913.000	PROTEZIONE PASTIGLIE FRENO REV3 (AJP)	3,17 €	1
20	25.28096.000	PEDALE FRENO REV	31,62 €	1
21	22.80510.000	MOLLA RITORNO PEDALE FRENO POST. REV	2,72 €	1
22	11.31031.000	BOCCOLA SINTERIZZATA .18.15	1,28 €	1
23	11.55450.000	BULLONE 8.30 PF CH RS	0,90 €	1
24	25.91188.000	POMPA FRENO POST. REV 3	62,66 €	1
25	10.84091.000	ASTA COM.POMPA FR.POST. REV	9,09 €	1
26	28.93130.000	STAFFA BLOCC. ASTA FRENO	4,21 €	1
28	27.23424.000	RACCORDO ° FORO D 3 POMPA POST.BASSANO	2,95 €	1
29	20.08262.000	KIT RICAMBI POMPA FRENO .91185	16,47 €	1
30	29.09135.000	TUBO FRENO DISCO POSTERIORE REV	25,67 €	1
31	25.25373.000	PASTIGLIE PER PINZA 2503086/68	30,20 €	1
34	20.02722.000	KIT PISTONCINI E GUARNIZ. PINZA .03068	34,62 €	1
35	22.55535.000	MOLLA PROT. TUBO FRENO ALP4T-ALP/MOT 4.0	1,78 €	1
36	012.36.000.14.00	TUBO OLIO	2,21 €	1
37	28.05100.000	SERBATOIO OLIO FRENI TRIAL/ENDURO	7,14 €	1
38	31.96825.000	VITE SPURGO X PINZA .03068	10,00 €	1

To see all drawing, select a model

BETA > TRIAL EVO 80 SENIOR > 2015
