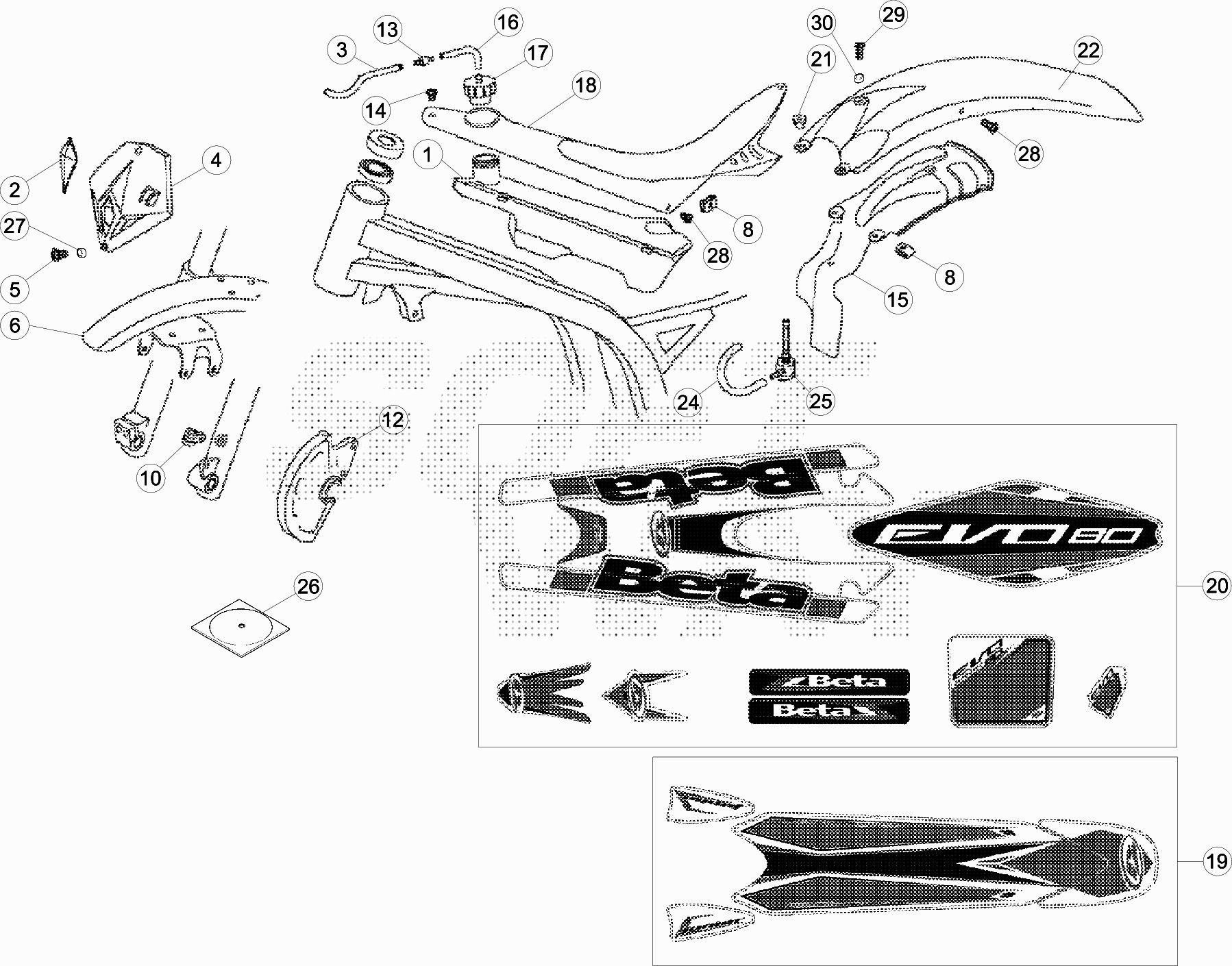

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	28.06071.000	SERBATOIO REV /80	96,86 €	1
2	15.01823.011	FANALINO ANT. BIANCO	1,74 €	1
3	012.43.027.14.00	TUBO SFIATO	1,31 €	1
4	22.28697.111	MASCHERINA	10,20 €	1
5	31.29880.000	VITE TTLIC 5.25 TESTA	0,21 €	1
6	007.43.010.10.11	PARAFANGO ANTERIORE MASTER BIANCO/NERO	31,31 €	1
8	25.60310.000	PIASTRINA PER VITE M6	2,18 €	1
10	15.14655.000	FASCETTA PASSACAVO GOMMATO 8X16 FORO 5,5	1,89 €	1
13	031.43.005.00.00	VALVOLA SFIATO SERBATOIO	6,94 €	1
14	31.30520.000	VITE TTLIC 6.16 TESTA	0,31 €	1
15	25.24655.859	PASSARUOTA REV COMPLETO	11,83 €	1
16	012.43.028.14.00	TUBO SFIATO	0,89 €	1
17	29.00525.059	TAPPO SERB.BENZ. REV -MINI CROSS/TRIAL	9,61 €	1
19	012.43.026.82.00	DECALCO PARAFANGO POSTERIORE	34,37 €	1
20	012.43.025.82.00	DECALCO COMPLETAMENTO	28,85 €	1
21	13.62000.000	DISTANZIALE DISCO	1,98 €	1
22	25.19582.111	PARAFANGO POSTERIORE	20,79 €	1
24	012.43.005.14.00	TUBO BENZINA	2,18 €	1
25	27.81083.000	RUBINETTO MISCELA REV /80	8,04 €	1
26	012.44.005.00.00	CD ISTRUZIONI EVO	7,66 €	1
27	13.54820.000	DISTANZIALE 6,5/9,0/13,5 . 4,8	1,28 €	1
28	31.30570.000	VITE TTLIC 6.20 TESTA	0,31 €	1
29	31.30571.000	VITE TTLIC 6.25 TESTA	0,21 €	1
30	13.54830.000	DISTANZIALE 6,5 . 9/13 . ,5/11,7	2,61 €	1

To see all drawing, select a model
