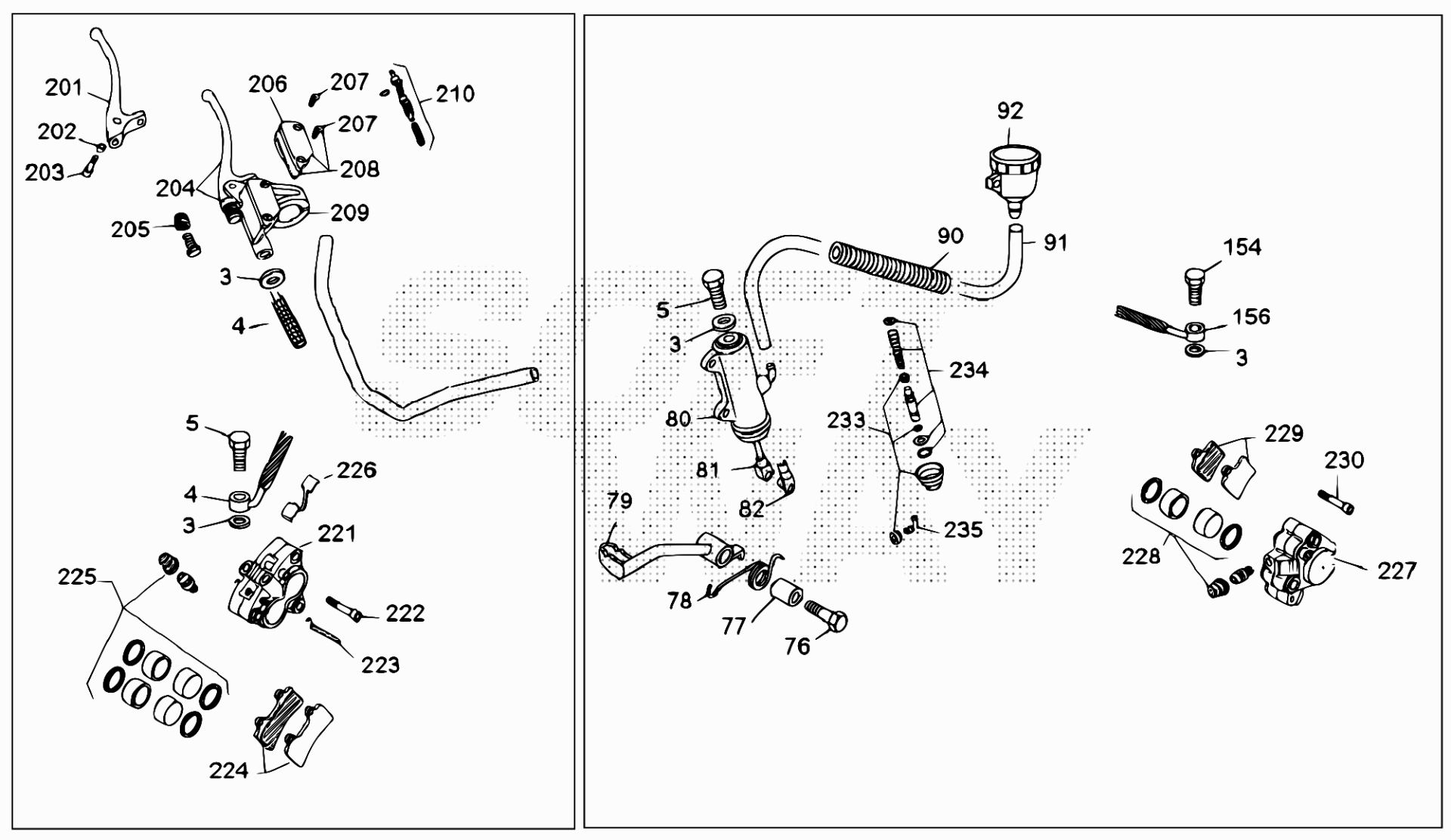

Drawing
Telaio > Freni

Valid for:

BETA > TRIAL REV 80 > 2008

Rif.	Sku	Name	Price	Qty needed
3	16.50510.000	GUARNIZIONE .15.1 IN RAME	0,56 €	1
4	29.09123.000	TUBO FRENO ANT.POMPA REV 3	41,68 €	1
5	11.65040.000	BULLONE FORATO .1 X TUBO FRENO	2,49 €	1
76	11.55450.000	BULLONE 8.30 PF CH RS	0,90 €	1
77	11.31031.000	BOCCOLA SINTERIZZATA .18.15	1,28 €	1
78	22.80510.000	MOLLA RITORNO PEDALE FRENO POST. REV	2,72 €	1
79	25.28096.000	PEDALE FRENO REV	31,62 €	1
80	25.91188.000	POMPA FRENO POST. REV 3	62,66 €	1
81	10.84020.000	ASTA COM. POMPA FRENO POST. TR	9,99 €	1
82	28.93130.000	STAFFA BLOCC. ASTA FRENO	4,21 €	1
90	22.55535.000	MOLLA PROT. TUBO FRENO ALP4T-ALP/MOT 4.0	1,78 €	1
91	29.15810.000	TUBO OLIO 5.9	3,77 €	1
92	28.05100.000	SERBATOIO OLIO FRENI TRIAL/ENDURO	7,14 €	1
154	31.96825.000	VITE SPURGO X PINZA .03068	10,00 €	1
156	29.09135.000	TUBO FRENO DISCO POSTERIORE REV	25,67 €	1
201	21.27103.000	LEVA FRENO ANT.NUDA-LEVA .02058	33,01 €	1
202	11.26465.000	BOCCOLA SPECIALE LEVA FR./FRIZ. REV 3	1,66 €	1
203	31.96818.000	VITE SPECIALE LEVA FRENO / FRIZIONE	6,08 €	1
205	22.38701.000	MOLLA REGISTRO LEVA FRIZ./FRENO REV 3	3,01 €	1
206	12.68107.000	COPERCHIO SERBATOIO OLIO POMPA (2102058)	10,31 €	1
207	31.23410.052	VITE COP.SERB.OLIO PER (2102428/2102058)	0,39 €	1
208	20.05075.000	KIT SERBATOIO OLIO POMPA .02058	18,08 €	1
209	12.55016.000	COLLARINO FISSAG. LEVE (2102058/2102428)	1,76 €	1
210	20.05083.800	KIT PIST. POMPE COMPL. (2102058/2102428)	38,33 €	1
222	11.70521.000	BULLONE FERMAPASTIGLIE PINZA .03057/8	6,88 €	1
223	22.32206.000	MOLLA FERMA PASTIGLIE X PINZA25.03057	2,71 €	1
224	25.25352.000	PASTIGLIE PER PINZE REV-3(COPPIA) GALFER	32,17 €	1
225	20.02714.000	KIT PISTONCINI E GUARNIZ. PINZA .03057	60,99 €	1
226	25.98915.000	PROTEZIONE PASTIGLIE FRENO REV3(BASSANO)	3,18 €	1
227	032.36.055.00.59	PINZA FRENO POSTERIORE	162,93 €	1
228	20.02722.000	KIT PISTONCINI E GUARNIZ. PINZA .03068	34,62 €	1
229	25.25373.000	PASTIGLIE PER PINZA 2503086/68	30,20 €	1
230	11.70520.000	BULLONE FERMAPASTIGLIE X PINZA .03042	11,41 €	1
233	20.08262.000	KIT RICAMBI POMPA FRENO .91185	16,47 €	1
235	27.23424.000	RACCORDO ° FORO D 3 POMPA POST.BASSANO	2,95 €	1

To see all drawing, select a model

BETA > TRIAL REV 80 > 2008
