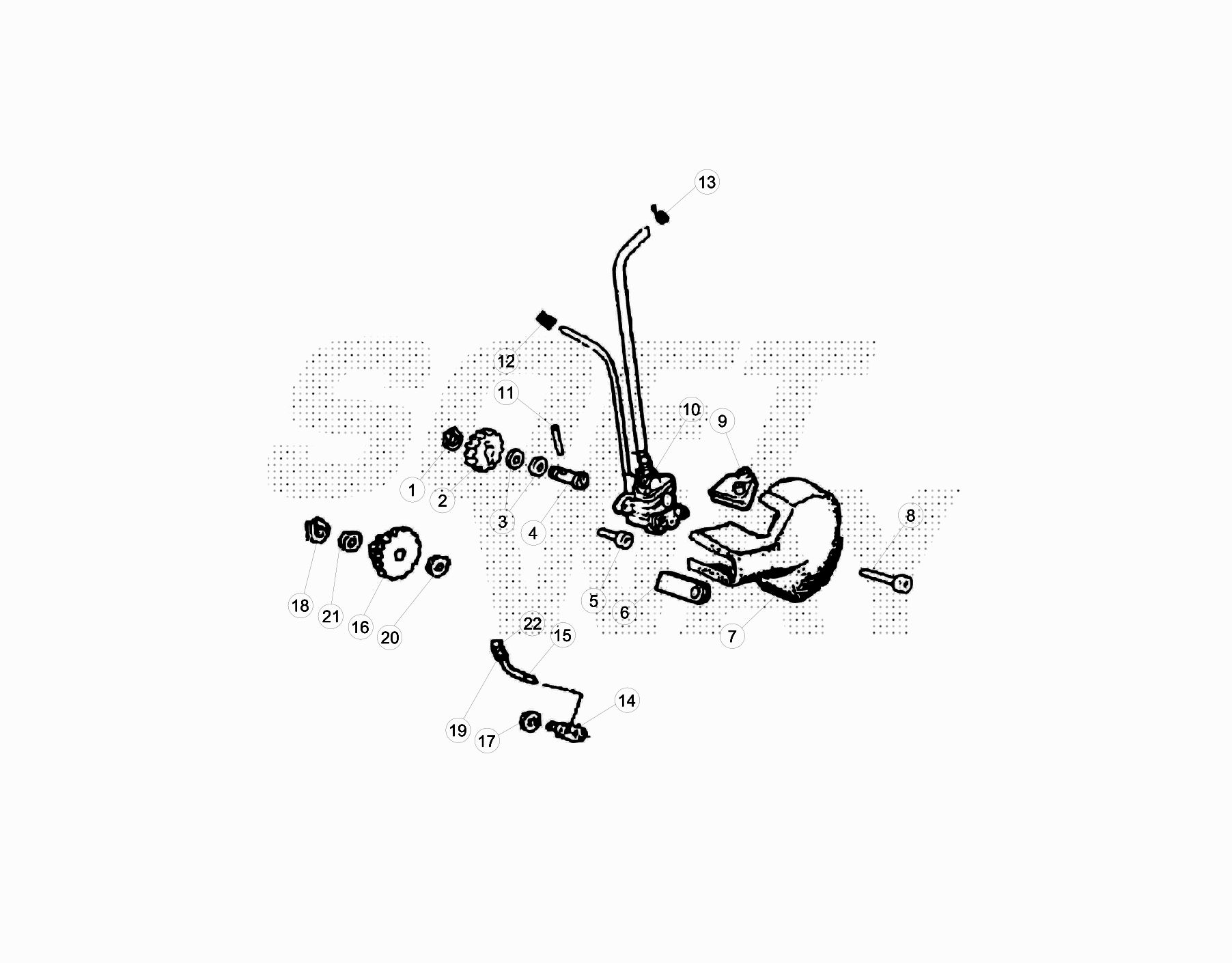

Drawing
Motore > Sistema Di Lubrificazione

Valid for:

Rif.	Sku	Name	Price	Qty needed
18	34.01160.000	ANELLO SEEGER X ALBERO D.8 (03.0301.6)	2,46 €	1
2	34.00550.000	INGR.POMPA H2O E OLIO (40.0575.7)	4,61 €	1
20	34.01520.000	RONDELLA D.8,4X16 SP.0,6 (49.1609.6)	2,98 €	1
4	34.01070.000	PERNO PER POMPA OLIO (56.0977.7)	13,71 €	1
5	34.01640.000	VITE T.C.C.E. M5X16 (49.0852.9)	2,75 €	1
6	34.00291.000	GOMMINO X REG.FILO COM.POMPA(24.0533.5)	3,17 €	1
7	34.00091.059	COPERCHIO P.OLIO	12,27 €	1
8	34.01750.000	VITE T.C.C.E. M5X35 (49.7066.9)	2,49 €	1
9	34.00321.000	GOMMINO X TUBI OLIO (24.0533.4)	3,79 €	1
10	024.08.001.00.00	POMPA OLIO	81,98 €	1
11	34.01090.000	RULLO X INGRAN.CONDOTTO POMPA-56.0400.7	2,40 €	1
13	10.67370.000	ANELLO STRINGITUBO BENZINA CE7	0,56 €	1
14	34.00212.000	PONTE REGISTRO FILO COMANDO POMPA	7,22 €	1
15	34.00355.000	TUBO DEVIATORE	8,80 €	1
16	34.00520.000	INGRANAGGIO DOPPIO INTERM.(40.0478.7)	5,32 €	1
17	34.00900.000	GUARNIZIONE VITE SCARICO OLIO-53.0473.0	2,62 €	1
19	34.01295.000	DADO M5X0,75 (49.0366.2)	2,42 €	1
21	34.01530.000	RONDELLA D.8,2X15X1 (49.1613.0)	2,60 €	1
22	34.02420.000	VITE TENDIFILO (49.0807.1)	4,95 €	1

To see all drawing, select a model
