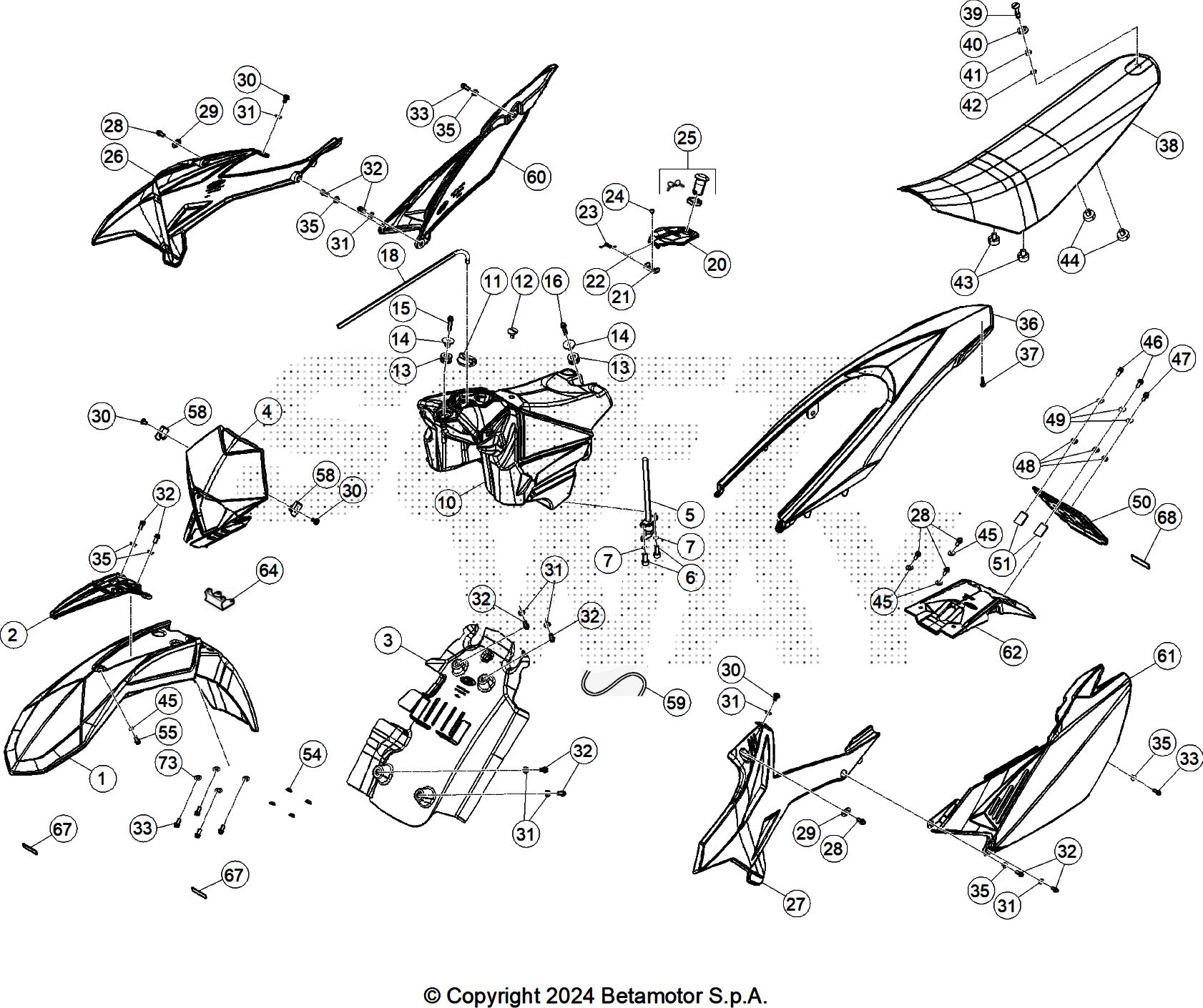

Drawing
Telaio > Plastiche/Sella/Serbatoio

Valid for:

BETA > MOTARD RR 50 2T > 2017

Rif.	Sku	Name	Price	Qty needed
1	014.43.105.10.59	PARAFANGO ANT.RR MOTARD STD -NERO-	16,81 €	2
1	014.43.105.10.97	PARAFANGO ANT.RR MOTARD STD -ROSSO-	16,54 €	2
3	024.43.105.10.59	PASSARUOTA RR /125 -NERO-	11,64 €	1
4	014.43.040.10.51	MASCHERINA WHITE RR	14,91 €	2
4	014.43.040.10.52	MASCHERINA BLACK RR	19,76 €	2
6	31.29910.000	VITE BRUGOLA 5.12	0,56 €	2
7	27.36000.000	RONDELLA 5.11	0,31 €	2
10	021.43.019.00.59	SERBATOIO BENZINA	128,26 €	1
11	021.43.017.80.00	TAPPO SERBATOIO BENZINA	12,58 €	1
12	31.89010.000	VITE SPEC. BLOCC. SELLA RR	2,62 €	1
14	020.43.002.00.00	DISTANZIALE SERBATOIO BENZINAANTERIORE	5,27 €	2
15	11.50010.000	BULLONE 6.25 RS CH 8	0,41 €	1
16	11.50300.000	BULLONE 6.30 RS CH 8	0,35 €	1
18	020.43.003.00.00	TUBO SFIATO TAPPO/VALVOLA RR 4T	1,29 €	1
20	021.43.001.10.59	SPORTELLO BLACK RR	4,47 €	1
21	021.43.002.00.00	STAFFA SPORTELLO TAPPO SERBATOIO VEM125	11,60 €	1
22	021.43.003.00.00	PERNO SPORTELLO TAPPO SERB.3X30 ZINC.BIA	1,70 €	1
23	021.43.004.00.00	MOLLA SPORTELLO TAPPO SERB. VEM125	6,01 €	1
24	31.29827.059	VITE 5.8 TBCEI FLANG. ZINC. NERO	0,45 €	1
25	021.40.041.82.00	SERRATURA	28,63 €	1
26	024.43.001.10.59	CONVOGLIATORE BLACK RR	19,24 €	2
26	024.43.001.10.97	CONVOGLIATORE RED RR	19,76 €	2
27	024.43.000.10.59	CONVOGLIATORE BLACK RR	19,24 €	2
27	024.43.000.10.97	CONVOGLIATORE RED RR	19,76 €	2
28	11.47015.000	BULLONE 6.12 RS CH 8	0,34 €	5
29	020.43.012.00.00	DISTANZIALE OVALE FIANCATE SERBATOIO	3,77 €	2
30	31.95510.000	VITE 6X12 TBCE CON FLANGIA (10.9)	1,04 €	4
31	13.54820.000	DISTANZIALE 6,5/9,0/13,5 . 4,8	1,28 €	8
32	11.48025.000	BULLONE 6.16 RS CH 8	0,34 €	10
33	11.49070.000	BULLONE 6.20 RS CH 8	0,92 €	6
35	13.62000.000	DISTANZIALE DISCO	1,98 €	6
36	024.43.004.10.51	PARAFANGO POSTERIORE WHITE RR	25,14 €	1
37	31.30815.000	VITE AUTOFIL. 6.20 RR 4T	1,95 €	1
38	024.43.030.00.00	SELLA	135,52 €	1
39	25.44070.000	PERNO CHIUSURA SELLA "D1618"	26,62 €	1
40	11.26411.000	BOCCOLA FISSAGGIO SELLA	2,70 €	1
41	27.64597.000	RONDELLA CHIUSURA SELLA "R5616"	1,06 €	1
42	28.22750.000	SEEGER 12E	0,31 €	1
45	27.74786.000	RONDELLA BOMBATA	2,77 €	4
46	31.29871.000	VITE 5.40 UNI ZINCATA BIANCA	0,22 €	2
47	31.29860.000	VITE TTLIC 5.16 TESTA	0,50 €	1
48	13.11010.000	DADO AUTOBLOCCANTE 5	0,56 €	3
49	27.36500.000	RONDELLA 5.15	0,31 €	3
50	014.43.102.10.59	SUPPORTO TARGA CICLOMOTORE	3,90 €	1
51	13.49186.159	DISTANZIALE TARGA RR 4T (LUNGO) NERO	14,60 €	2
55	11.46501.000	BULLONE 6.10 RS CH 8	0,23 €	1
58	25.60311.000	PIASTRINA PER VITE M6	1,11 €	2
59	024.43.009.00.00	TUBO BENZINA DOPPIO DIAMETRO RR50 RACING	9,02 €	1
60	024.43.002.10.51	FIANCHETTO WHITE RR	24,83 €	1
61	024.43.003.10.51	FIANCHETTO WHITE RR	24,83 €	1
62	024.43.006.10.59	PORTA TARGA RR	9,88 €	1
64	014.43.009.00.05	ATTACCO SUPP.PARAF.ANT.RR FORC.37	10,47 €	1
67	12.33062.000	CATADIOTTRO LATERALE	3,12 €	2
68	12.33086.000	CATADIOTTRO POSTERIORE RR 4T	3,72 €	1
73	27.42000.000	RONDELLA 6.18	0,31 €	4

To see all drawing, select a model

BETA > MOTARD RR 50 2T > 2017
